Цифровой осциллограф Rohde & Schwarz RTB2K-204

Описание модели: Цифровой осциллограф Rohde & Schwarz RTB2K-204

Набор ключевых параметров - 10-разрядный АЦП, память 10 млн отсчетов и 10,1" сенсорный экран - вместе с концепцией «умного» управления формируют рабочее устройство для учебных лабораторий, команд по отладке встраиваемых систем, а также для участков производства и сервисного обслуживания; при этом изделие разработано компанией Rohde Schwarz и относится к категории осциллографы.

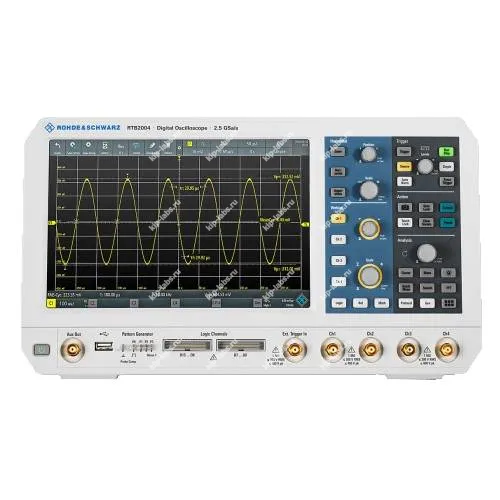

Дисплей большого размера 10,1" с разрешением 1280 × 800 пикселей обеспечивает информативную визуализацию данных; экран является емкостным и поддерживает быстрое перемещение по контекстным меню, а также жестовые операции для изменения шкал и сдвига осциллограмм.

10-разрядный аналого-цифровой преобразователь повышает детализацию по сравнению с классическими 8-разрядными АЦП, что позволяет заметно улучшить видимость мелких составляющих сигнала и облегчает анализ, например, характеристик импульсных источников питания.

Память объёмом 10 млн отсчетов доступна на каждый активный канал, а в режиме чередования обеспечивается 20 млн отсчетов, что позволяет фиксировать более длинные последовательности и получать более детализированные результаты анализа.

Прибор R&S RTB2000 сочетает в себе не только стандартные функции осциллографа - он также включает логический анализатор, анализатор протоколов, генератор тестовых сигналов и цифровой вольтметр; кроме того, предусмотрены отдельные режимы для частотного анализа, тестирования по маске и длительного захвата данных.

Чувствительность до 1 мВ/дел доступна при полной полосе измерения и без необходимости программного ограничения полосы, тем самым отображаются реальные отсчеты сигнала на экране и достигается высокая точность при работе с малыми амплитудами.

Опция сегментированной памяти R&S RTB-K15 расширяет объём до 160 млн отсчетов с переменным размером сегмента от 10 тыс. до 10 млн отсчетов; это позволяет захватывать сигналы протоколов с паузами в передаче и формировать более 13 000 взаимосвязанных записей для последующего анализа.

Осциллограф обеспечивает частоту дискретизации до 2,5 млрд отсчетов/с при сохранении большого объема памяти до 20 млн отсчетов, что при необходимости делает возможным детальный временной анализ длительных последовательностей и переходных процессов.

Приобрести цифровой осциллограф Rohde & Schwarz RTB2K-204 и получить консультацию специалистов можно на сайте, по телефону или через онлайн-чат магазина; также доступны дополнительные опции и комплектации по запросу.

Преимущества

• 10-разрядный АЦП - более высокая вертикальная дискретизация по сравнению с 8-разрядными решениями.
• 1 мВ/дел - чувствительность на всей полосе измерения без программных артефактов.
• 10 млн / 20 млн отсчетов - большая память на канал и режим чередования для длительного захвата.
• Сенсорный 10,1" экран с разрешением 1280 × 800 для удобного управления и просмотра.
• Опция сегментированной памяти R&S RTB-K15 - до 160 млн отсчетов и более 13 000 записей.
• Частота дискретизации до 2,5 млрд отсчетов/с - для детального временного анализа.

Область применения

• Учебные лаборатории и образовательные программы - для лабораторных работ и практических занятий.
• Отладка встраиваемых систем и разработка электроники - анализ переходных процессов и последовательных протоколов.
• Производство и сервисное обслуживание - тестирование узлов и проверка соответствия сигналов требуемым маскам.

Кроме того, при работе с прибором важно учитывать требования к дискретности и выбору режимов захвата для конкретной задачи; нейтрально стоит подходить к вопросам самокалибровки и параметрической подгонки при подготовке измерений.

Технические характеристики осциллографа Rohde & Schwarz RTB2K-204
