- Производитель: GW Instek
- Код товара: 13175
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
31 790₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: GDS-71042
Назначение и принцип: GDS-71042 - Осциллографы цифровые запоминающие 2-канальные
GDS-71042 - двухканальный цифровой запоминающий осциллограф, предназначенный для регистрации и визуализации электрических сигналов в ходе последовательных измерительных процедур; при этом прибор выпускает GW Instek и рассчитан на интеграцию в типовые измерительные сценарии.
Сбор информации выполняется поочерёдно с двух входов, что делает аппарат пригодным для задач, типичных для осциллографы.
Функциональные опции
- регистрация и запись сигналов с обеих каналов;
- оценка временных характеристик и выполнение базового анализа;
- конфигурация триггерных условий и синхронизация входных линий;
- экспорт сохранённых данных для последующей обработки.
На практике уместно ограничение дискретности настроек приборов при выполнении серийных замеров. Это упрощает процедуру повторных измерений и делает её более предсказуемой. При калибровке рекомендуется учитывать особенности управляющих параметров. При эксплуатации могут быть полезны функции самокалибровки и последовательного вывода данных.
Сферы использования
В работе прибор применяют при наладке, проверке и диагностике электронных схем, что позволяет поэтапно контролировать поведение сигналов и фиксировать отклонения.

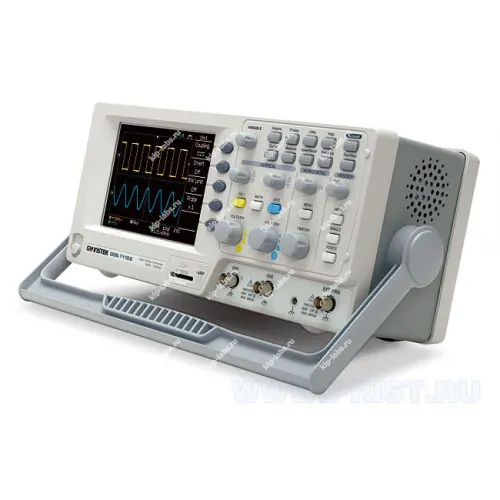

Характеристики и особенности цифрового запоминающего осциллографа GDS-71042
- Полоса пропускания 25, 40, 60 и 100 МГц
- Количество каналов 2
- Макс. частота дискретизации: 250 МГц, эквив. 25 ГГц
- Объем памяти 4 Кбайт на канал
- Автоматические и курсорные измерения
- Режимы растяжки, самописца и XY
- Синхронизация по длительности импульса и ТВ
- Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256)
- Память: 15 осциллограмм, 15 профилей
- Интерфейсы: USB 2.0 для управления и сохранения данных
- Цветной TFT-дисплей с регулируемой яркостью
- Русифицированное меню, 3 года гарантии
Технические характеристики осциллографа GDS-71042
| Характеристика | Параметр | Значения |
|---|---|---|
| Канал вертикального отклонения | Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…40 МГц | |
| нет | ||
| Коэф. отклонения (Коткл.) | 2 мВ/дел…5 В/дел (шаг 1-2-5) | |
| Погрешность установки Коткл. | ± 3 % | |
| Время нарастания | 8,75 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |
| Макс. входное напряжение | 300 В (DC+AС пик, до 1 кГц) | |
| Диапазон смещения | ±0,4 В – при 2 мВ/дел…50 мВ/дел ± 4 В – при 10 мВ/дел…500 мВ/дел ± 40 В – при 1 В/дел…5 В/дел | |
| Режимы работы | Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2 | |
| Математика | +, - ;БПФ | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…10 с/дел (шаг 1-2-5), самописец 250 мс/дел – 10 с/дел |
| Погрешность установки Кразв. | ± 0,01 % | |
| Режимы работы | Основной, задержанный, ZOOM окна, самописец, X-Y | |
| синхронизация | Источники синхросигнала | Канал 1, канал 2, сеть, внешний |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту, по длительности импульса (20 нс…10 с), пред- (10 дел. максимум) и послезапуск (1000 дел.) | |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность синхронизации | 0…25 МГц: 0,5 деления или 5 мВ 25 МГц – 60/100: 1,5 деление или 15 мВ | |
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит |
| Частота дискретизации | 250 МГц (обеспечивает наблюдение однократных сигналов с полосой спектра до 25 МГц без интерполяции) | |
| Эквив. частота дискретизации | 25 ГГц | |
| Длина записи | 4 кБ | |
| Пиковый детектор | 10 нс | |
| Режимы работы | Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256) | |
| Курсорные измерения | Функции | DU; DT; 1/DT |
| Автоматические измерения | Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%) | |
| Дополнительные возможности | Интерфейс | USB (файлы BMP, CSV- cохр. экранов и SET- профилей) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Режим X-Y | Х – кан 1; Y – кан 2; разность фаз < 3° до 100 кГц | |
| Внутренняя память | Запись/считывание: 15 осциллограмм; 15 профилей | |
| Общие данные | ЖК-дисплей | Цветной, TFT, 5,6 дюймов, 8?10 дел (разрешение 320?240) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) | |
| Габаритные размеры | 140х142х310 мм | |
| Масса | 2,5 кг | |
| Комплект поставки | Шнур питания (1), делитель 1:1/1:10 (2) | |
| Опции | GSC-006 - мягкая сумка для транспортировки и хранения |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 38084-08 |
| Производитель | GWInstek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
