MDO34 3-BW-350 Цифровой осциллограф

Назначение и принцип: MDO34 3-BW-350 Цифровой осциллограф

MDO34 3-BW-350 - цифровой осциллограф, предназначенный для регистрации сигналов и детального анализа временных форм; при этом прибор рассчитан на интеграцию в существующие методики испытаний и разработан компанией Tektronix, что делает его естественным выбором для оборудования из категории осциллографы.

При отладке плат и узлов устройство применяют для наблюдения переходных процессов и выделения спектральных компонентов. Это ускоряет поиск неисправностей и упрощает оценку поведения электронных цепей.

Функциональные опции

На практике прибор сочетает набор инструментов для пошаговой диагностики и документирования сигналов, при этом реализованы средства автоматических измерений и расширенные режимы триггерования, что снижает трудоёмкость повторяющихся операций.

• Многоканальный цифровой захват входных сигналов
• Автоматизированные процедуры измерений и вычисления параметров
• Встроенные средства анализа частотных характеристик
• Улучшенные триггерные режимы для сложных условий синхронизации
• Инструменты для сохранения данных и их передачи во внешние системы

Сферы использования

В работе осциллограф применяют при разработке печатных плат и отладке модулей, что позволяет эффективно контролировать взаимодействие цифровых и аналоговых частей и ускорять выявление дефектов.

При калибровке и эксплуатации прибор часто используют в лабораторных исследованиях и при приемо-сдаточных испытаниях; это помогает фиксировать необычные события в сигналах и документировать их для последующего анализа.

При эксплуатации уместна дискретность измерений, что облегчает систематизацию данных и их последующую обработку.

Описание конструкции и интерфейсов MDO34 3-BW-350

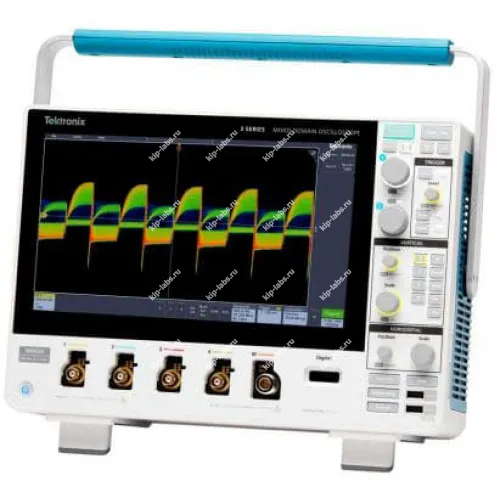

Tektronix MDO34 3-BW-350 представляет собой компактный переносной осциллограф с большим HD-экраном и сенсорным управлением; при этом интерфейс адаптирован для ускорения освоения прибора за счёт пошаговых подсказок.

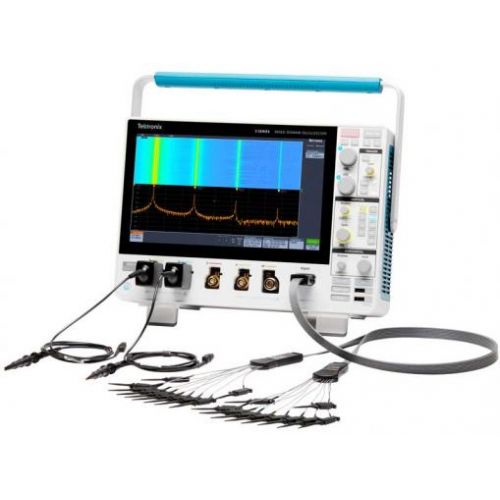

В случае включения опции встроенного анализатора спектра прибор способен анализировать РЧ-сигналы до частоты 3 ГГц. Это расширяет область применения осциллографа на задачи, связанные с радиочастотными измерениями.

Области применения MDO34 3-BW-350

• Встраиваемые системы и интернет вещей. Осциллограф MDO серии 3 поддерживает работу с сигналами широкого набора последовательных шин, за счет чего позволяет быстро обнаруживать и решать проблемы, возникающие при отладке встраиваемых систем со смешанными сигналами.
• Измерение параметров силовых цепей. Надежные и воспроизводимые измерения напряжения, тока и мощности с помощью широкого набора пробников и автоматические процедуры анализа качества питающих напряжений, коммутационных потерь, гармонических составляющих, пульсаций, модуляции и области безопасной работы.
• Обучение. Комбинированный осциллограф серии 3 объединяет возможности аналоговых, цифровых и РЧ измерений с источником сигналов в одном компактном (глубина 149 мм) приборе.
• Производственное тестирование и диагностика. Уникальный комбинированный осциллограф серии 3, объединяющий функции нескольких приборов в одном корпусе, занимает минимум места.

Комплектация осциллографа MDO34 3-BW-350

• Осциллограф MDO34 3-BW-350
• Пассивный пробник 250 МГц, для моделей 100, 200 МГц - 2 шт.
• Пассивный пробник 500 МГц, для моделей 350, 500, 1000 МГц - 2 шт.
• Инструкция по безопасности
• Сумка для аксессуаров
• Кабель питания
• ПО OpenChoice
• Сертификат калибровки

Теxнические xарактеристики осциллографа MDO34 3-BW-350
