Цифровой осциллограф Rohde & Schwarz RTB2K-202

Назначение и принцип: Цифровой осциллограф Rohde & Schwarz RTB2K-202

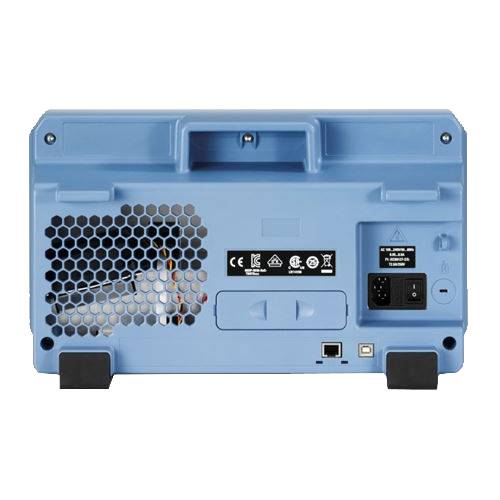

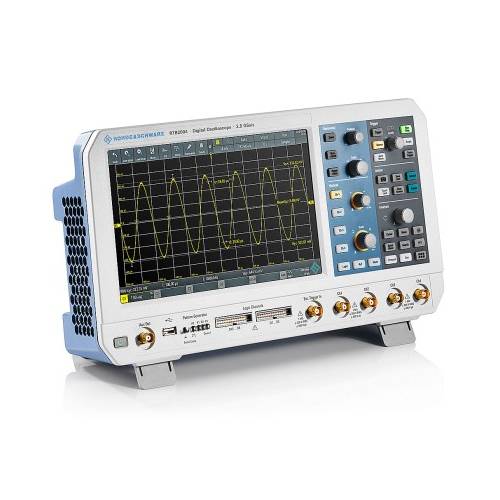

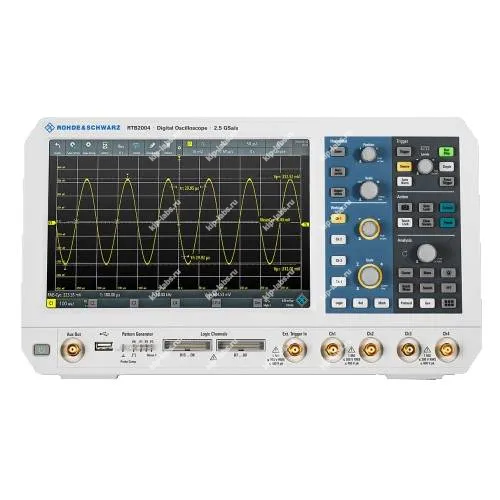

Цифровой осциллограф Rohde & Schwarz RTB2K-202 рассчитан на использование в университетских лабораториях, в отделах отладки встроенных систем на стадии разработки, а также в подразделениях производства и сервисного обслуживания, при этом аппарат сочетает в себе 10-разрядный АЦП, память на 10 млн отсчетов и 10,1" сенсорный экран, что существенно расширяет возможности измерений; производителя можно посмотреть на Rohde Schwarz.

Дисплей размером 10,1" демонстрирует разрешение 1280 × 800 пикселей, а емкостная сенсорная панель предоставляет элементы управления, похожие на смартфон. Навигация выполняется через всплывающие меню, а жесты позволяют быстро масштабировать и смещать осциллограмму; дополнительно можно ознакомиться с разделом осциллографы для выбора совместимых моделей.

10-разрядный аналого-цифровой преобразователь обеспечивает почти четырехкратное повышение вертикального разрешения по сравнению с традиционными 8-разрядными АЦП. На практике это даёт более детализированные осциллограммы, полезные, например, при анализе переключающих элементов источников питания.

Память объёмом 10 млн отсчетов доступна на каждый активный канал, а в режиме чередования сохранённый объём достигает 20 млн отсчетов, что позволяет захватывать более продолжительные последовательности сигналов. Это преимущество особенно заметно при анализе переходных процессов, поскольку количество точек записи в 10 раз превосходит показатели приборов аналогичного класса.

Опция сегментированной памяти R&S RTB-K15 расширяет возможности архивации до 160 млн отсчетов с переменным размером сегмента от 10 тыс. до 10 млн отсчетов, что обеспечивает оптимальное использование памяти и позволяет сохранить более 13 000 связанных записей. В режиме архива предыдущие выборки доступны для последующего анализа, при этом для них можно применять тестирование по маске, быстрые измерения и БПФ.

Частота дискретизации может достигать 2,5 млрд отсчетов/с при сохранении высокого объема памяти до 20 млн отсчетов; в работе это означает точное отображение даже длинных последовательностей и надежное выявление редких событий. Для задач анализа последовательных протоколов большие циклы сбора данных оказываются критичными.

При эксплуатации R&S RTB2000 выступает не только как осциллограф: он включает в себя логический анализатор, анализатор протоколов, генератор сигналов и тестовых последовательностей, а также цифровой вольтметр, тем самым расширяя набор инструментов для отладки электронных систем. В работе возможна интеграция специализированных режимов для частотного анализа, тестирования по маске и длительного захвата данных.

При необходимости пользователи могут получить консультацию и оформить покупку осциллографа Rohde & Schwarz RTB2K-202 через магазин, по телефону или с помощью формы обратной связи и онлайн-консультанта на сайте; уместна также проверка параметров прибора при калибровке.

Функциональные опции

• 10-разрядный АЦП - повышенное вертикальное разрешение по сравнению с 8-битными решениями;
• 10 млн отсчетов на канал и 20 млн в режиме чередования - для длинных последовательностей;
• Сегментированная память R&S RTB-K15 - до 160 млн отсчетов с переменным размером сегмента;
• Дисплей 10,1" 1280 × 800 - емкостный сенсор для быстрого управления и масштабирования;
• Чувствительность до 1 мВ/дел и низкий собственный уровень шума;
• Частота дискретизации до 2,5 млрд отсчетов/с - для точного захвата быстротекущих процессов;
• Встроенные вспомогательные инструменты - логический анализатор, анализ протоколов, генератор сигналов и цифровой вольтметр.

Сферы использования

• университетские и учебные лаборатории;
• отладка встроенных систем и разработка плат;
• контроль качества и тестирование на производстве;
• сервисное обслуживание и ремонт электронных устройств;
• анализ последовательных протоколов и исследование переходных процессов.

Технические характеристики осциллографа Rohde & Schwarz RTB2K-202
