- Производитель: ПрофКИП
- Код товара: 12384
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
48 600₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С1-94М

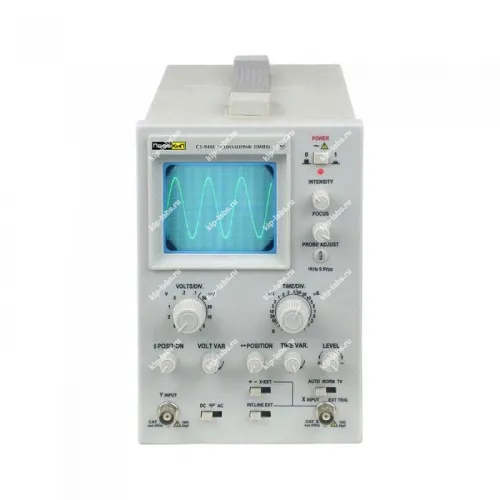

Описание модели: Осциллограф универсальный ПрофКИП С1-94М
Осциллограф универсальный ПрофКИП С1-94М - устройство для регистрации и анализа электрических сигналов, выпускаемое ПрофКИП. Он рассчитан на эксплуатацию в лабораторных помещениях и на рабочих местах и предоставляет визуальное отображение формы сигналов совместно с базовыми инструментами их обработки.
Прибор применяют для контроля параметров и диагностики электронных схем, при этом он входит в класс осциллографы.
Кроме того, устройство удобно при наладке и поверке оборудования, что позволяет быстро оценивать форму и устойчивость сигналов; при необходимости применима дискретизация измерений, также могут использоваться средства самоконтроля и стандартные интерфейсы для обмена данными.
Преимущества
- Применим для измерений и выявления неисправностей в электронных цепях.
- Отображение формы сигнала на экране с понятной подачей данных ускоряет оперативный анализ.
- Компактная конструкция занимает немного места и подходит для лабораторий и сервисных участков.
- Набор базовых функций обеспечивает выполнение типовых тестов и наладочных операций.
Область применения
Прибор используется в сервисных лабораториях, учебных аудиториях и на производственных участках для проверки работоспособности электронных модулей. Дополнительно его привлекают при наладке оборудования и при проведении функционального контроля, что облегчает работу инженерно‑технического персонала.
Техническое описание осциллографа универсального ПрофКИП С1-94М:
Устройство предназначено для исследования формы периодических электрических сигналов посредством визуального контроля и измерений амплитуд. Диапазон рабочих частот составляет от 0 МГц до 10 МГц.
Простота управления и стабильность работы расширяют области применения осциллографа в исследовательской деятельности, на производстве и в образовательном процессе, при этом прибор рекомендуется для лабораторий и учебных классов.
Технические особенности ПрофКИП С1-94М:
- Количество каналов: 1;
- Полоса пропускания: 0 МГц … 10 МГц;
- ЭЛТ: круглая, 3 дюйма (8 х 10 дел, 1 дел = 6 мм);
- Чувствительность: 5 мВ /дел;
- ТВ-синхронизация, режим X-Y;
- Простота в эксплуатации;
- Высокая стабильность;
Технические характеристики ПрофКИП С1-94М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) |
|---|---|
| Тип | круглая, 3 дюйма |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 6 мм) |
| Ускоряющее напряжение | 1,3 кВ |
| Канал вертикального отклонения | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±3% |
| Полоса пропускания (-3 дБ) | 0 МГц … 10 МГц (открытый вход) 10 Гц … 10 МГц (закрытый вход) |
| Максимальное входное напряжение | 400 В |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Входной импеданс | 1 МОм ±3% /30 пФ ±5 пФ |
| Регулировка коэффициента | 2,5:1 |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,1 мкс /дел … 0,1 с/дел ±3% |
| Регулировка коэффициента | 2,5:1 |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) |
| Источник синхронизации | внутренний (INT), сеть (LINE), внешний (EXT) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность | 1 дел (INT) 0,3 В (EXT) 2 дел (TV) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 160 В |
| Режим X-Y | |
| Чувствительность | 0,5 В /дел (X) 5 мВ /дел … 5 В /дел (Y) |
| Частотный диапазон (-3 дБ) | 0 МГц … 1 МГц (DC) 10 Гц … 1 МГц (AC) |
| Сдвиг фазы | ≤ 3° (50 кГц) |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц ±2% |
| Выходное напряжение | 0,5 Впик-пик ±2% |
| Общие данные | |
| Питание | 110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц |
| Габаритные размеры | 130 х 190 х 280 мм |
| Вес | 3 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф универсальный ПрофКИП С1-94М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 41754-09 |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
