Назначение и принцип: Осциллограф цифровой запоминающий HDO4104AR-MS

HDO4104AR-MS используют для записи и детального изучения быстро меняющихся электрических сигналов в процессе разработок и при испытаниях; при этом устройство также применяется для поиска и локализации неисправностей в сложных электронных системах. Производитель - Teledyne LeCroy, а инструмент относится к классу осциллографы.

Аппарат выполняет дискретную выборку отсчетов и сохраняет полученные данные в память для дальнейшей цифровой обработки. Это даёт возможность визуализировать форму сигнала и исследовать переходные процессы. При калибровке рекомендуется контролировать стабильность входных каналов, а при эксплуатации - учитывать требования к частоте дискретизации и разрешению. На практике уместно дополнительно проверять дискретность выборки и работу функций самокалибровки.

Функциональные опции

• Сохранение форм сигналов в памяти с опцией последующего просмотра и масштабирования.
• Набор средств для исследования переходных явлений и сопоставления эталонных и полученных сигналов.
• Несколько триггерных режимов, позволяющих выделять в временной области заданные события.
• Возможности экспорта данных и интеграции в процессы испытательных стендов.

Сферы использования

Прибор применяют при разработке электронных устройств, в лабораторных исследованиях и при диагностике измерительных и управляющих систем; при этом он пригоден для анализа как аналоговых, так и цифровых сигналов. При эксплуатации в составе автоматизированных систем часто востребована поддержка стандартных интерфейсов связи, что упрощает интеграцию с диагностическим и пользовательским ПО.

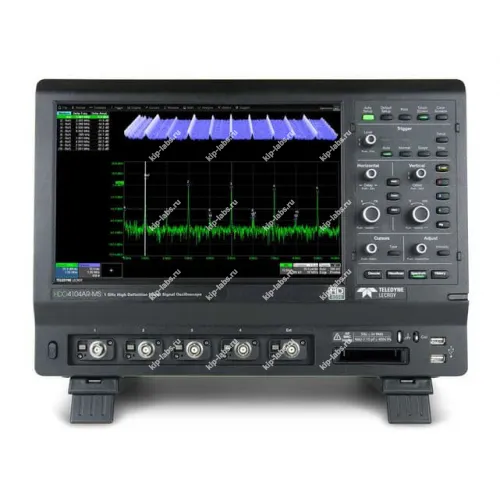

Краткое описание цифрового запоминающего осциллографа HDO4104AR-MS

• 4 аналоговых канала
• Логический анализатор 16 цифровых каналов
• Полосы пропускания: 200 МГц, 350 МГц, 500 МГц, 1 ГГц
• Разрядность АЦП: 12 бит
• Частота дискретизации: до 10 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
• Объем памяти: 12,5 МБ на канал, опция 25 МБ на канал (аналоговые каналы); 25 МБ на 16 каналов, опция 50 МБ на 16 каналов (цифровые каналы)
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Авто- и курсорные измерения, функции математического анализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Одновременная синхронизация аналоговыми и цифровыми сигналами
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Поддержка программных опций по анализу мощности, анализу телекоммуникационных масок и глазковых диаграмм, анализатор спектра
• Пользовательский интерфейс MAUI + One Touch
• Приложения LabNotebook – для создания отчетов и документирования результатов работы
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (31 см)
