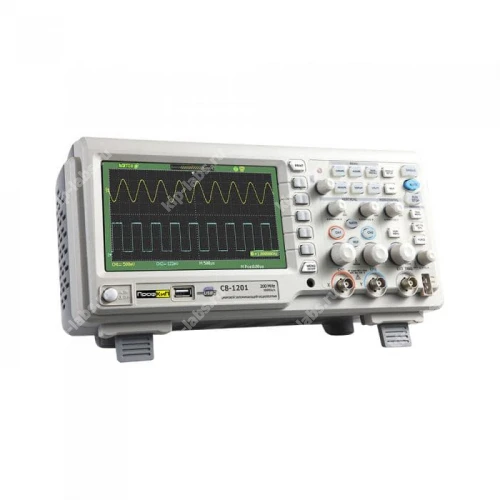

Осциллограф цифровой ПрофКИП С8-1201

Назначение и принцип: Осциллограф цифровой ПрофКИП С8-1201

Осциллограф цифровой ПрофКИП С8-1201 предназначен для записи, отображения и последующего анализа временных форм электрических сигналов в лабораторных, сервисных и образовательных задачах; при этом устройство выполняет преобразование входного аналогового сигнала в цифровой поток для его дальнейшей обработки и вывода на экран.

Отображение формы волны производится на встроенном дисплее. Синхронизация осуществляется по программируемому триггеру, что позволяет выделять и детально исследовать отдельные фрагменты сигнала; при калибровке стоит учитывать требования к частоте дискретизации и входному диапазону, а для передачи данных может использоваться стандартный последовательный интерфейс, например RS-232C. На практике уместна дискретность настроек приборов и возможность организационно обеспечиваемой самокалибровки.

Функциональные опции

• Регистрация и отображение сигналов с последующей цифровой обработкой и измерениями основных параметров.
• Настраиваемые режимы триггерования для выделения интересующих событий в потоке данных.
• Возможность сохранения и передачи накопленных данных на внешние носители или ПК; при необходимости используется стандартный последовательный интерфейс (например, RS-232C).
• Набор измерительных функций и опций масштабирования для анализа амплитудных и временных характеристик.

Сферы использования

В работе осциллограф применяют при отладке электронных схем, для тестирования компонентов и во время сервисного обслуживания оборудования, при этом прибор помогает быстро идентифицировать и документировать аномалии сигналов. На практике в научных и учебных экспериментах устройство используют для визуализации переходных процессов и демонстрации свойств сигналов студентам и инженерам.

Описание осциллографа цифрового ПрофКИП С8-1201:

Цифровой осциллограф ПрофКИП С8-1201 представляет собой прибор для наблюдения и анализа формы сигналов при решении разнообразных задач. Режимы работы позволяют одновременно отслеживать некогерентные сигналы и применять различные типы синхронизации, а также выполнять фильтрацию и математическую обработку с использованием разных алгоритмов.

Прибор оснащён несколькими режимами автоматических измерений и цветным ЖКИ-экраном; он легко подключается к ПК по интерфейсу USB, а меню с поддержкой русского языка содержит набор цветовых схем. При эксплуатации полезна возможность выбирать удобные цветовые схемы и настраивать параметры отображения для повышения наглядности.

Осциллограф цифровой ПрофКИП С8-1201 применяют для измерений в цепях с высоким напряжением (источники питания, электромоторы, преобразователи и т.п.), а также при использовании дифференциальных пробников, которые обеспечивают полную развязку прибора от исследуемых цепей; дифференциальный пробник приобретается отдельно. В работе устройство уместно как в домашней лаборатории, так и в промышленных условиях.

Отличительные особенности осциллографа ПрофКИП С8-1201:

• Количество каналов: 2;
• Полоса пропускания: 0 МГц … 200 МГц;
• Экран: 7 дюймов, цветной TFT (480х234) LCD;
• Максимальная частота дискретизации: 500 Мвыб /с;
• Эквивалентная частота дискретизации: 50 Гвыб /с;
• Глубина памяти: 32 К;
• Интерфейс: USB-Host, USB-Device, RS-232, PASS /FALL out;

Технические характеристики ПрофКИП С8-1201:

Комплект поставки
