Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Hantek
- Код товара: 12417
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
44 500₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: DSO4104C

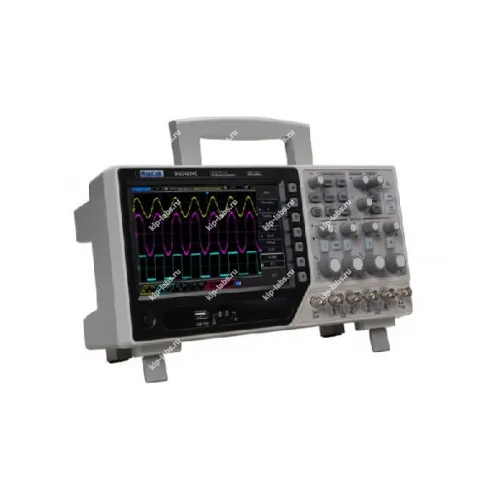

Кратко о модели: Hantek DSO4104C настольный осциллограф
Этот настольный осциллограф от Hantek используют для анализа временных форм и спектров сигналов в лабораторных условиях и на ремонтных стендах, при этом прибор легко интегрируется в рабочие процессы инженера благодаря поддержке удалённого управления и автоматизации.
Устройство совместимо с протоколом SCPI для командного управления. Благодаря этому можно включить осциллограф в сценарии автоматизированного тестирования и подключать его к программным системам контроля; также имеет смысл ориентироваться на соответствующие осциллографы при подборе комплектации.
Ключевые особенности
При составлении перечня возможностей стоит выделить ключевые функциональные элементы. Таким образом, ниже перечислены основные технические преимущества, сформулированные коротко и по существу.
- 4 канала ввода сигналов и отдельный вход для внешнего триггера, позволяющие одновременно контролировать несколько точек измерения.
- Поддержка управления через протокол SCPI, что упрощает интеграцию в автоматические испытательные установки.
- Набор математических операций и анализ в частотной области: FFT, арифметика (+, -, *, /), режим X-Y и 32 вида автоматических измерений, плюс проверка по шаблону для быстрой диагностики.
- Разнообразные режимы синхронизации - 14 типов, включая синхронизацию по шинам, что расширяет применимость прибора при сложных измерениях.
- Минимальная чувствительность 500 мкВ на деление, обеспечивающая работу с маломощными сигналами.
- Встроенный генератор сигналов частотой до 25 МГц, пригодный для формирования тестовых сигналов прямо на приборе.
Где применяется
Осциллограф используют в исследовательских лабораториях, на производственных участках при приёмочном контроле и в сервисных центрах для наладки и отладки электроники; это позволяет проводить как временные, так и частотные измерения в одном приборе. В итоге модель подходит для испытаний, обучения и оперативной диагностики электронных схем.
Нейтральная ремарка: дискретность настроек и возможности интеграции через стандартные интерфейсы часто имеют значение при выборе измерительного прибора. Уместно также отметить, что наличие интерфейсов типа RS-232C или возможности самоконтроля бывает полезно при создании комплексных тестовых систем.
Описание осциллографа Hantek DSO-4104C:
- 4 канала + внешний триггер
- Управление устройством через протокол SCPI
- FFT , + , - , * , / ,X-Y, 32 вида автоматических измерений, проверка по шаблону
- 14 видов синхронизации, включая различные шины
- Минимум 500 мкВ на деление
- Встроенный генератор до 25 МГц
Комплект поставки DSO-4104C:
- Цифровой осциллограф Hantek DSO-4104C (1 шт)
- Кабель питания (1 шт)
- Кабель USB (1 шт)
- Щупы (4 шт)
Технические характеристики Hantek DSO-4104C:
| Параметр | Значение |
|---|---|
| Каналов | 4 |
| Аналоговая полоса пропускания | 100 МГц |
| Время нарастания (Rise Time) | 3.5 нс |
| Входной импеданс | 1M |
| Входная чувствительность | 500 мкВ/деление до 10В/деление |
| Режимы входа | AC (закрытый), DC (открытый), GND (земля) |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение (вход 1:1) | 30В rms |
| Режимы захвата | Реальноного времени, детектор пика, усреднение, повышенное разрешение (HR) |
| Дискретизация реального времени | 1 ГГц при 1 канале, 0.250ГГц в 4-х канальном режиме. |
| Диапазоны времени | 2 нс/деление до 100 с/деление |
| Память | 64K (делиться на все работающие каналы) |
| Точность временной задерджкм | 50ppm |
| Точность усиления по DC | ±3% для диапазона 10В/дел - 10 мВ/дел ±4% для диапазона 5мВ/дел - 500мкВ/дел При щупе в режиме 1:1 полоса ограничена 6 МГц |
| Режимы триггера | Фронт, Пульс, Видео (NTSC,PAL,SECAM), наклон, овертайм, окно, интервал, под амп., UART, LIN, CAN, SPI, IIC, внешний. |
| Параметры | Время задержки: 100нс-10с Дапазон уровня триггера CH1-CH4: +-5 делений от центра экрана EXT: 0-3.3В Точность уровня триггера CH1-CH4: +-(0.2div * V/div) (в пределах 4 делений от центра) EXT: ±-(6% установленного значения + 40mV) |
| Автоматические измерения | Frequency, Period, Average, Pk-Pk, RMS, PeriodRms, Min, Max, RiseTime, FallTime, + Width, - Width, + Duty, - Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, PeriodAvg, FOVShoot, RPREShoot, BWidth, FRR, FFF, FRF, FFR, LRR, LRF, LFR and LFF |
| Курсорные измерения | Ручные: разность напряжений, разность времени, частота. Трассировка: напряжение и время по точкам сигнала. |
| Обработка сигнала | +-x/, FFT (БПФ), Инвертирование, pass/fail |
| Экран | TFT ЖК 7 дюймов 800 x 480 точек |
| Интерфейс USB | USB 2.0 Full Speed |
| Питание от сети | 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В |
| Размеры | 318мм х 109мм (глубина) х 150мм (высота) |
| Вес | 2.9 Кг |
| Вывод сигнала произвольной формы | |
| Частота | от 0 до 25MHz |
| ЦАП | 2K - 200MHz регулируемый |
| Каналы | 1 канал вывода сигнала |
| Длительность сигнала | 2К точек |
| Вертикальное разрешение | 12 бит |
| Частотная стабилизация | <30ppm |
| Амплитуда | +3.5V Max. |
| Выходной импеданс | 50 Ом |
| Выходное напряжение | 50mA Iпик=50mA |
| Пропускная полоса | 25 МГц |
| Искажения | -50dBc (1КГц), -40dBc (10 КГц) |
| Частотомер | |
| Частота | 0 - 50 МГц |
| Входная амплитуда | 400m до 18V (от пика до пика) |
| Развязка | DC |
| точность частоты | +- ошибка базы времени +- отсчет |
| Входной импеданс | >100К |
| Генератор шаблонов сигнала | |
| Разрешене | 12 бит генератор и 6 бит цифровой вход |
| Тип | LVCMOS |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Hantek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
