АСК-3117 Осциллограф цифровой запоминающий

Кратко о модели: АСК-3117 Осциллограф цифровой запоминающий

АСК-3117 производства Актаком представляет собой цифровой запоминающий осциллограф для фиксации и анализа электрических сигналов; прибор рассчитан на эксплуатацию в лабораторных условиях и при проведении сервисных работ. При необходимости устройство можно использовать совместно с персональным компьютером, а для сопоставления решений см. также осциллографы.

Аппарат выполняет последовательный захват входных сигналов и сохраняет выборки в памяти для дальнейшей обработки, при этом органы управления и интерфейс сконструированы так, чтобы упростить стандартные измерительные процедуры. Таким образом оператору становится проще настраивать параметры и просматривать результаты.

Ключевые особенности

Встроенная система цифровой регистрации фиксирует форму сигналов и измеряемые параметры, что позволяет проводить детальный анализ по времени и уровню амплитуды; за счёт этого исследование переходных и стабильных состояний становится более информативным.

• Цифровая регистрация сигналов
• Возможность хранения и воспроизведения захваченных выборок
• Удобный пользовательский интерфейс для настройки измерений
• Поддержка стандартных входных разъёмов и интерфейсов

Где применяется

Прибор применяют в научно-исследовательских лабораториях, в сервисных мастерских и при наладке электронной аппаратуры; таким образом он используется для контроля сигналов, диагностики неисправностей и тестирования узлов.

При выполнении прецизионных измерений необходимо учитывать дискретность преобразования и режимы синхронизации; при этом при необходимости осциллограф можно интегрировать в систему сбора данных через стандартные интерфейсы. Наличие типовых соединений упрощает включение прибора в существующие конфигурации.

Дополнительная комплектация цифрового запоминающего осциллографа АСК-3117.

• HP-9150 - щуп осциллографический на 150 МГц - переключаемый коэф. деления 1:1/1:10/Ref
• HP-9258 - щуп осциллографический на 250 МГц - коэф. деления 1:100
• BNC кабель PTL-923 и PTL-924
• Программное обеспечение

Описание цифрового запоминающего осциллографа АСК-3117:

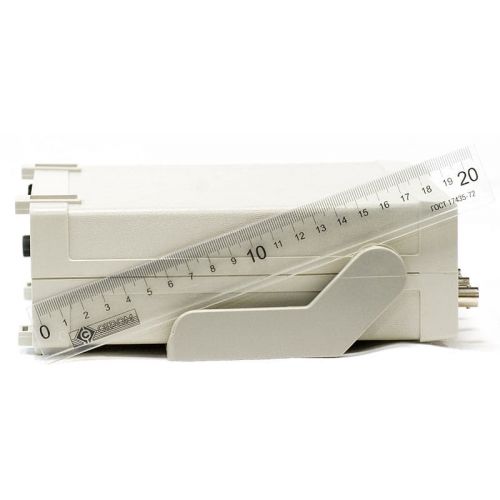

4-х канальный USB осциллограф - внешняя приставка к ПК, 100 МГц, дискретизация 8 бит/ 100 MS/s-10 GS/s, коэфф. отклонен. 2 мВ/дел - 10 В/дел., коэф. развертки 0,01 мкс/дел - 100 ч/дел., макс. вх. напряжение ±100 В, входы 1 МОм/50 Ом, режим самописца, анализатор спектра, цифровая фильтрация, вх. внешн. синхронизации, калибратор, гальваническая развязка цепи питания по USB, USB 1.1.; ПО для Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10, блок питания 6,5 В, габариты 260х210х70 мм, масса 0,96кг

• Дискретизация до 100 МГц в режиме реального времени
• 4 независимых канала с полосой до 100 МГц на канал
• Большая, определяемая пользователем длина записи - до 132 кБ на канал
• Произвольно настраиваемый режим предзаписи/послезаписи
• Высокая чувствительность (от 2 мВ/дел)
• Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы
• Интерфейс USB 1.1
• Режим (безбумажного) самописца, аварийная сигнализация
• Кнопка автоматической настройки развертки/синхронизации

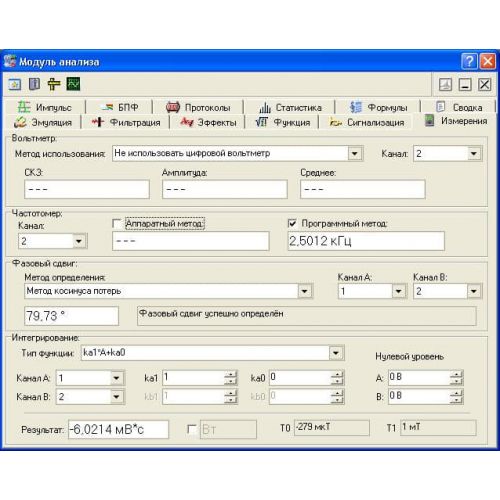

• Автоматические измерения, в т. ч. определение фазового сдвига
• Статистические измерения и построение гистограмм

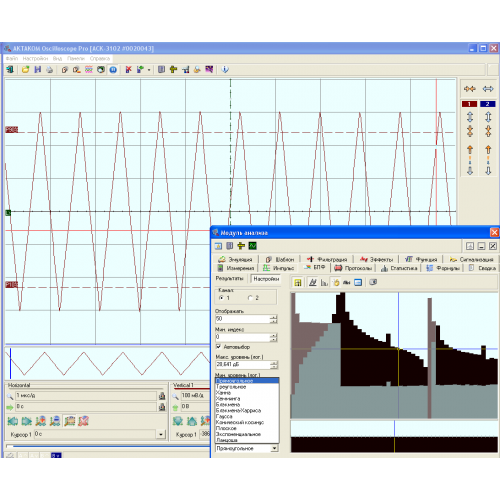

• Спектроанализатор (БПФ)
• Цифровое послесвечение
• Цифровая фильтрация

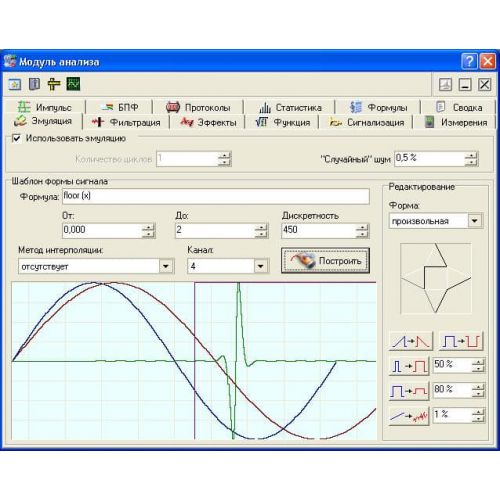

• Программная эмуляция входного сигнала
• Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением
• Сохранение данных и конфигурации прибора
• Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы

  Цифровые запоминающие осциллографы АСК-31xx - приставки к компьютеру, предназначены для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях и используется совместно с персональным компьютером, снабженным параллельным портом LPT или USB - портом.

  Цифровые осциллографы АСК-31xx позволяют пользователю наблюдать форму сигнала, используя два (АСК-3106, АСК-3106L, АСК-3116) или четыре (АСК-3107, АСК-3107L, АСК-3117) независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно - 1 МОм или 50 Ом.

  USB осциллограф имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «авто» с регулируемым уровнем запуска. Дополнительно запуск может осуществлять по входу внешней синхронизации (порог срабатывания TTL–уровня).

  Горизонтальная развертка варьируется в широких пределах и соответствует 3-м основным режимам USB осциллографа:

  • осциллограф в режиме реального времени (диапазоны развертки - от 500 нс/дел до 50 мс/дел; частота дискретизации - до 100 МГц)
  • стробоскопический осциллограф (диапазоны от 25 нс/дел до 200 нс/дел; эквивалентная частота дискретизации - до 2 ГГц)

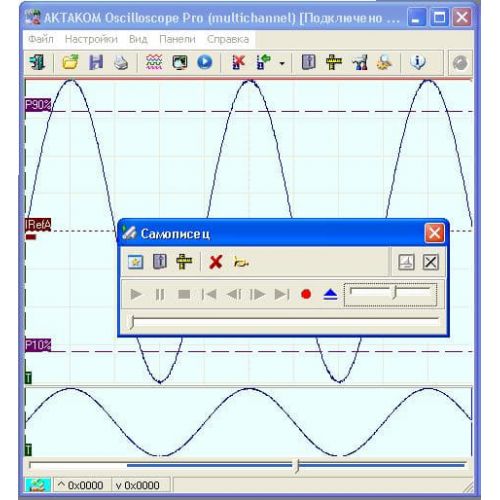

  • самописец (безбумажный, диапазоны развертки - от 500 мкс/дел до 50 ч/дел, частота дискретизации - до 50 кГц - зависит от используемого ПК)

    Программным обеспечением поддерживаются пробники 1:1, 1:10 и 1:100. Режим открытого и закрытого входа (DC или AC) может быть выбран независимо для каждого канала. В режиме AC подавляются частоты ниже 1 Гц. Любой из входов может быть заземлен без отсоединения пробников от измеряемой системы. Измерение может синхронизироваться по каналу A, B или по сигналу на внешнем входе синхронизации. Порог синхронизации может быть установлен независимо для каждого канала в диапазоне целого экрана цифрового осциллографа. Порог внешнего входа синхронизации - ТТЛ совместимый (1,2 В). USB осциллограф имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «автоматический».

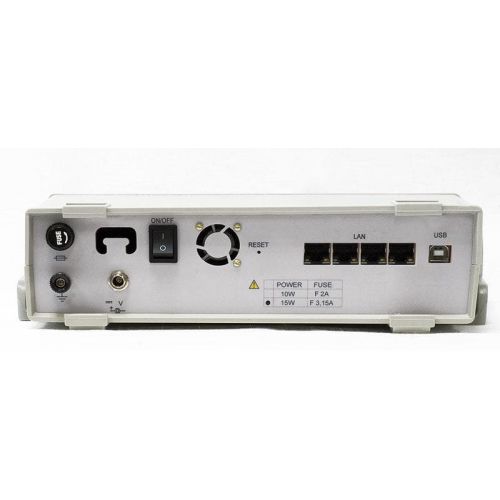

    Для связи с компьютером в цифровых осциллографах АСК-3106, АСК-3107, АСК-3116, АСК-3117 используется USB 1.1 порт. В АСК-3106L и АСК-3107L используется, как USB, так и LAN интерфейсы.

    АСК-3116, АСК-3117 имеют гальваническую развязку по USB, а также имеют выносной блок питания на 6,5 В, который существенно расширяет возможности применения этих приборов в полевых условиях, придавая необходимую гибкость и мобильность в решении конкретных задач.

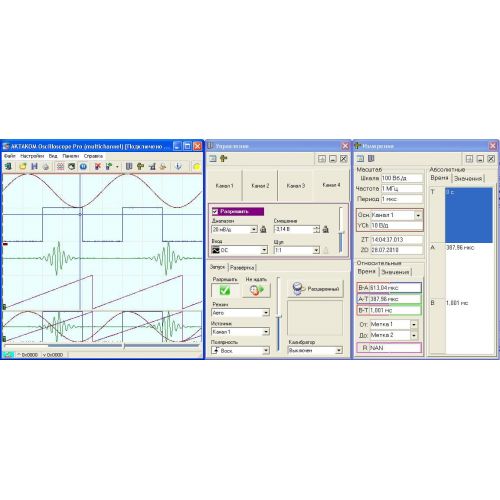

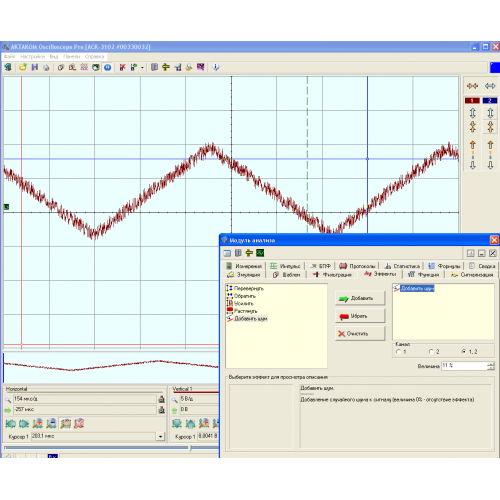

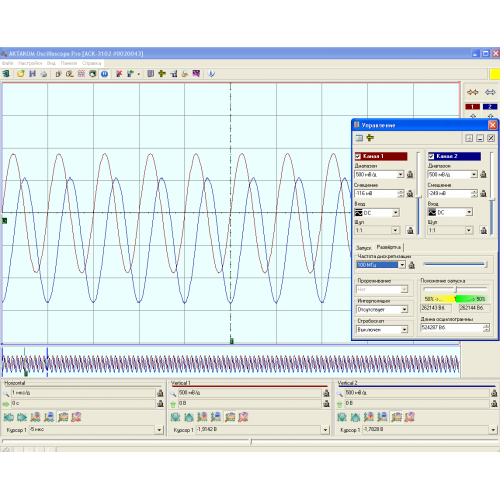

    Программное обеспечение (ПО) дает возможность полного управления USB осциллографом, а также предоставляет ряд сервисных возможностей (экспорт/импорт данных, математическая обработка сигналов, расширенные измерения, цифровая фильтрация, аварийная сигнализация в режиме самописца и т. д.)

    Каждый канал ACK-31хx имеет собственный АЦП. Это означает, что ACK-31хx является «истинным четырехканальным осциллографом», где отсутствуют побочные эффекты, свойственные приборам с мультиплексированием каналов.

  Отличительные особенности цифрового запоминающего осциллографа АСК-3117:

  • Дискретизация до 100 МГц в режиме реального времени;
  • 4 независимых канала с полосой до 100 МГц на канал;
  • Большая, определяемая пользователем длина записи - до 132 кБ на канал;
  • Произвольно настраиваемый режим предзаписи/послезаписи;
  • Высокая чувствительность (от 2 мВ/дел);
  • Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы;
  • Интерфейс USB 1.1;
  • Режим (безбумажного) самописца, аварийная сигнализация;
  • Кнопка автоматической настройки развертки/синхронизации;
  • Автоматические измерения, в том числе определение фазового сдвига
  • Статистические измерения и построение гистограмм;
  • Спектроанализатор (БПФ);
  • Цифровое послесвечение;
  • Цифровая фильтрация;
  • Программная эмуляция входного сигнала;
  • Сохранение данных и конфигурации прибора;
  • Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы.

Технические характеристики цифрового запоминающего осциллографа АСК-3117:

Комплект поставки АСК-3117:
