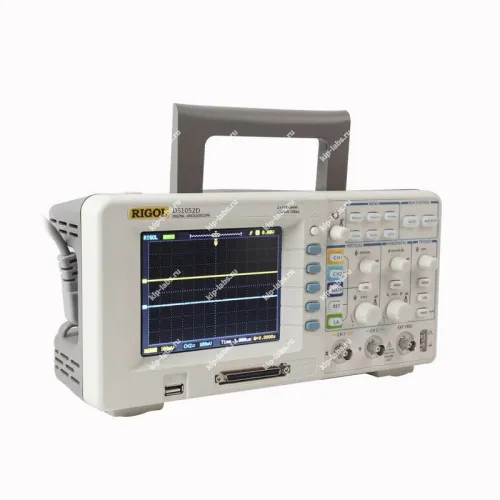

Осциллограф смешанных сигналов цифровой RIGOL DS1102D

Кратко о модели: Осциллограф смешанных сигналов цифровой RIGOL DS1102D

Модель RIGOL DS1102D предназначена для анализа аналоговых и цифровых входов, при этом RIGOL обеспечивает совместимость с распространёнными методиками отладки и проверки электронных схем; для быстрого перехода к похожим приборам можно ознакомиться с осциллографы.

Устройство применяют для регистрации и наглядного отображения форм сигналов в лабораторной и сервисной практике. Это удобно при проверке работы узлов и поиске неисправностей, при этом поддержка дискретности сигнала остаётся характерной особенностью приборов данного класса.

DS1102D сочетает в себе инструменты захвата, визуализации и базовой обработки сигналов, что позволяет выполнять последовательные измерения и анализ без привлечения дополнительных модулей; при соответствующей комплектации возможна автокалибровка и наличие интерфейсов для удалённого управления.

Ключевые особенности

• Поддержка смешанных сигналов - одновременная работа с аналоговыми и цифровыми каналами.
• Возможности захвата и хранения осциллограмм вместе со стандартными математическими операциями для последующего анализа.
• Интуитивные элементы управления и наглядная визуализация режимов измерений.
• Опции синхронизации и внешнего управления, присущие тестовой аппаратуре.

Где применяется

• Отладка и тестирование электронных плат и модулей в лабораторных условиях.
• Контроль работы аналоговых и цифровых трактов при приёмочных испытаниях и сертификации.
• Учебные занятия и практикумы по электронике, где требуется демонстрация поведения сигналов в реальном времени.

Краткое описание осциллографа RIGOL DS1102D с увеличенной памятью:

Цифровой осциллограф смешанных сигналов RIGOL DS1102D выделяется стабильностью работы, высоким уровнем точности показаний и удобством в эксплуатации, при этом интерфейс ориентирован на оперативную работу в лаборатории.

Результаты измерений выводятся в виде графиков, что упрощает визуальную оценку параметров электрических сигналов. Корпус прибора компактен, а система запуска и набор настроек гибки и адаптируемы под разные задачи.

Благодаря совокупности функций прибор пригоден как радиолюбителям, так и специалистам, занимающимся настройкой и диагностикой сложного оборудования; нейтрально отмечаем уместность возможностей самокалибровки и наличие интерфейсов для удалённого доступа в ряде конфигураций.

Основные функции RIGOL DS1102D:

• Большая глубина памяти (до 1 миллиона точек);
• Полоса пропускания 100 МГц;
• Высокая частота дискретизации (до 1 МВыб/сек в режиме реального времени и до 25 ГВыб/сек – в эквивалентном);
• Встроенный спектроанализатор (БПФ). Вид окна: Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное;
• Возможность автоматической настройки осциллографа Rigol нажатием одной кнопки (AUTO) для быстрого получения осциллограммы входного сигнала, упрощающей использование осциллографа;
• Возможность записи и воспроизведения сигналов приборами DS1052E и DS1102E. Автоматический покадровый регистратор формы сигнала предоставляет возможность автоматически регистрировать и воспроизводить осциллограммы;
• Функция увеличения фрагмента позволяет одновременно наблюдать всю осциллограмму сигнала и ее увеличенный фрагмент;
• Расширенный запуск: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов);
• Построение осциллографом фигуры Лиссажу (режим XY);
• Проведение курсорных измерений: ручные (интервал времени (?T), разность напряжений (?V), 1/?T); слежения; автоизмерения;
• 20 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка.
• Математические функции: сложение, вычитание, умножение, инвертирование;
• Интерполятор Sin(x)/x;
• Режим усреднение (до 256 регистраций);
• Пиковый детектор;
• Ограничение полосы пропускания - 20МГц;
• Самописец: 500мс/дел…50с/дел;
• Настраиваемая чувствительность запуска для эффективной фильтрации шума;
• Регулирование яркости осциллограмм, позволяет получить более эффективную их визуализацию;
• Встроенные цифровые фильтры (НЧ, ВЧ, полосовой, режекторный);
• Режим «годен - негоден» с оптически изолированным выходом;
• Хранение: 10 осциллограмм, 10 настроек, BMP и CSV, осциллограммы и настройки;
• Встроенный частотомер;
• Автокалибровка;
• Возможность сохранения данных, печати на принтер и обновления ПО через USB порт;
• Многоязыковой пользовательский интерфейс;
• Цифровые осциллографы RIGOL DS1052D и DS1102D включены в Госреестр СИ (№ 33711-08).
