Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Актаком
- Код товара: 12796
- Доступность: В наличии
-
2551₽
- С учетом НДС 2551₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADS-2102
Товар снят с производства!!!
Описание запоминающего цифрового осциллографа ADS-2102:

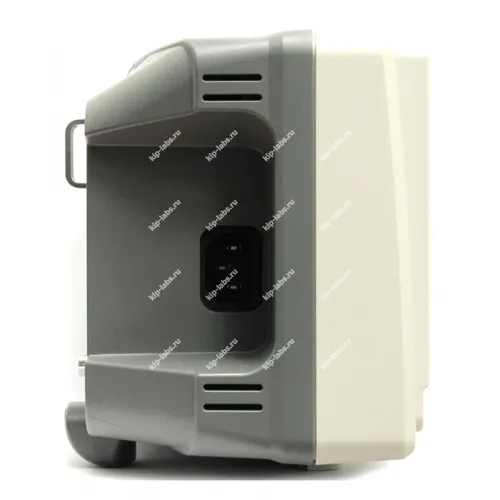

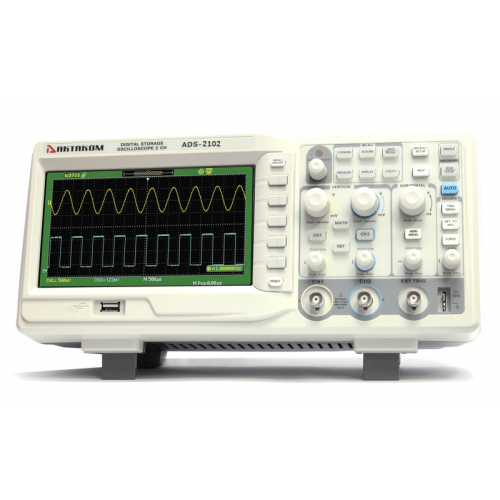

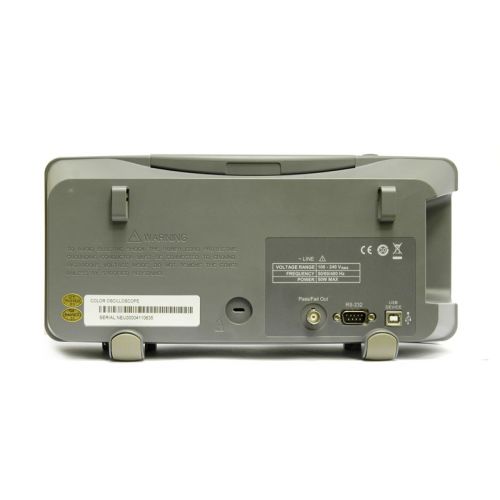

Осциллограф цифровой запоминающие ADS-2102 предназначены для исследования формы электрических сигналов путем визуального наблюдения на жидкокристаллическом дисплее и измерения их амплитудных и временных параметров. Принцип действия осциллографа основан на аналого-цифровом преобразовании входного сигнала с задаваемой частотой дискретизации, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее. Осциллограф выполнен в виде моноблока со съемным сетевым шнуром питания. На лицевой панели расположены органы управления горизонтальной и вертикальной развертками, синхронизацией развертки и режимами обработки и отображения, входные разъёмы вертикальных каналов и внешней синхронизации, выход встроенного калибратора, разъем интерфейса связи USB-host. На верхней стороне осциллографа находятся выключатель осциллографа и откидная ручка для переноски. На задней стороне находятся разъемы Pass/Fail Out и интерфейсов связи RS-232 и USB-device, на левой стороне расположен разъем для подключения сетевого шнура питания, на нижней панели расположены опорные ножки и откидные упоры.
Особенности осциллографа:
- автоматические измерения: 32 типа.
- 14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
- 18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
- курсорные измерения: ручные. слежение. авто
- хранение: 20 осциллограмм, 20 установок, 2 опорных маски
- ограничение полосы: 20 МГц
- функция усреднения (4..256)
- пиковый детектор
- автоматический покадровый регистратор: 2500 кадров
- цифровые фильтры: НЧ, ВЧ, полосовой, режективный
- интерполяция: Sin(x)/x, линейная
- математические операции: сложение, вычитание, умножение, деление
- инверсия сигнала
- быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
- режим растяжки
- режим X-Y
- самописец: 100 мс/дел...50 с/дел
- встроенный 6-разрядный частотомер
- режим послесвечения
- тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
- форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
- сохранение на USB-устройство
- РУССКОЯЗЫЧНОЕ МЕНЮ
Технические характеристики:
| Параметр | Значение |
|---|---|
| Количество каналов | 2+внешний запуск |
| Полоса пропускания | 100 МГц |
| Максимальная частота дискретизации в режиме реального времени | 1 Гвыб/сек (500 Мвыб/сек на канал) |
| Частота дискретизации в эквивалентном режиме | 50 Гвыб/сек |
| Максимальный объем памяти | 40 К (20 К на канал) |
| Вертикальное разрешение | 8 бит |
| Коэффициент вертикального отклонения | 2 мВ/дел...10 В/дел, погрешность: ±3% (≥ 5 мВ/дел) |
| Время нарастания | 3,5 нс |
| Входной импеданс | 1 MОм ±2% || 13 пФ ±3 пФ |
| Максимальное входное напряжение | 400 В пик-пик |
| Коэффициент развертки | 2,5 нс/дел…50 с/дел с шагом 1-2-5 |
| Источник запуска | канал 1, канал 2, AC, внешний, внешний/5 |
| Тип входов | AC, DC, ФВЧ, ФНЧ |
| Тип запуска | фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный |
| Дисплей | 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К |
| Интерфейс | USB-host, USB-device, PASS/FAIL, LAN |
| Питание | 100 В - 240 В / 45 Гц...440 Гц |
| Потребляемая мощность | 50 Вт |
| Габаритные размеры | 336х118х152 ммВ упаковочной таре - 260х290х460 |
| Масса | 4,5 кгВ упаковочной таре – 4,7 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф цифровой запоминающий ADS-2102 | 1 |
| 2. | Кабель питания | 1 |
| 3. | Осциллографический щуп | 2 |
| 4. | Кабель USB | 1 |
| 5. | Краткое руководство пользователя | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 55302-13 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
