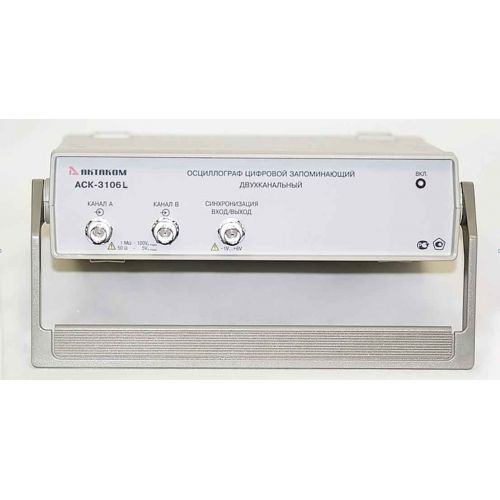

Описание модели: АСК-3106-L Осциллограф цифровой запоминающий
Прибор АСК-3106-L - цифровой запоминающий осциллограф, предназначенный для записи и последующего анализа электрических сигналов, при этом производителем выступает Актаком.
Устройство относится к классу осциллографы. Оно применяется для изучения временных форм и ключевых параметров электрических сигналов.
Аппарат обеспечивает сохранение осциллограмм для дальнейшей обработки и передачи данных, что упрощает документирование измерений и позволяет интегрировать результаты в последующие этапы работы; кроме того, при необходимости возможна дискретность отображения и самокалибровка конфигурации.
Преимущества
- Запись и накопление осциллограмм, позволяющие проводить детальный анализ.
- Набор средств для визуализации временных форм и вычисления их параметров.
- Удобство эксплуатации в лабораторных испытаниях и при пусконаладочных работах.
- Гибкие варианты экспорта данных для последующей обработки.
Область применения
- Разработка и отладка электронных схем и устройств.
- Сервисное обслуживание и ремонт измерительной аппаратуры.
- Лабораторные исследования и учебный практикум.
Дополнительная комплектация АСК-3106L:
- HP-9258, осциллографический пробник
- HP-9150, осциллографический пробник
- PTL923, кабель измерительный коаксиальный BNC-BNC
- ACK-3106_SDK, полный комплект средств разработки ПО
- АТН-0702, сетевой адаптер
- PTL924, кабель измерительный коаксиальный BNC-BNC
- АРР-3007, пакет прикладных программ для управления и обмена данными с АСК310х
Описание цифрового запоминающего осциллографа АСК-3106L:
Цифровой запоминающий осциллограф - приставка к компьютеру АСК-3106L предназначен для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях и используется совместно с персональным компьютером, снабженным USB - портом, а также LAN.

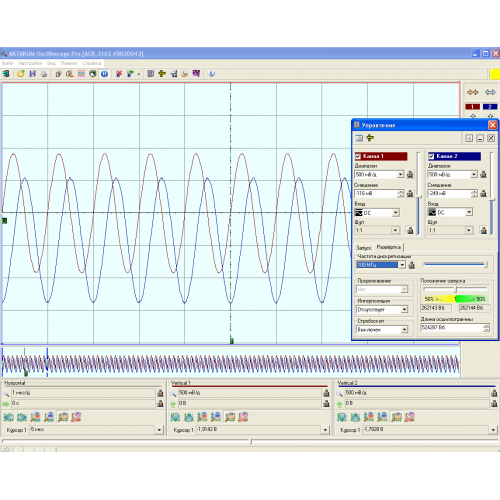

Виртуальный осциллограф АСК-3106L позволяют пользователю наблюдать форму сигнала, используя два независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно - 1 МОм или 50 Ом.
Отличительные особенности цифрового запоминающего осциллографа АСК-3106L:
- Дискретизация до 100 МГц в режиме реального времени;
- 2 независимых канала с полосой до 100 МГц на канал;
- Большая, определяемая пользователем длина записи - до 132 кБ на канал;
- Произвольно настраиваемый режим предзаписи/послезаписи;
- Высокая чувствительность (от 2 мВ/дел);
- Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы;
- Интерфейс - USB 1.1;
- Режим (безбумажного) самописца, аварийная сигнализация;
- Кнопка автоматической настройки развертки/синхронизации;

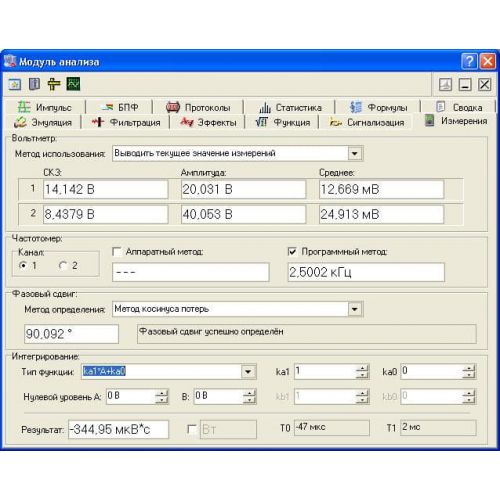

- Автоматические измерения, в т. ч. определение фазового сдвига;

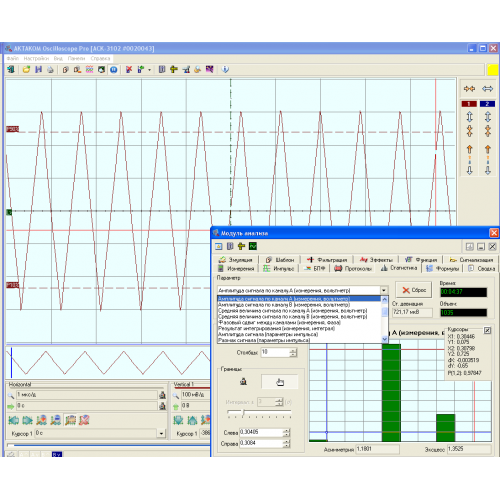

- Статистические измерения и построение гистограмм;

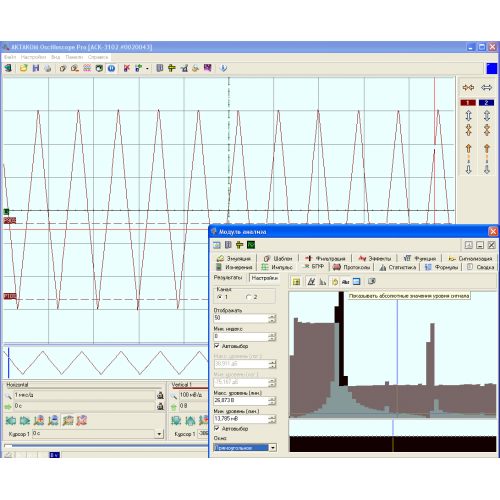

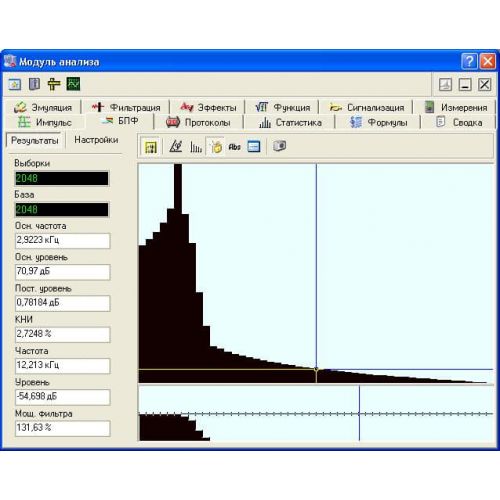

- Спектроанализатор (БПФ);
- Цифровое послесвечение;
- Цифровая фильтрация;

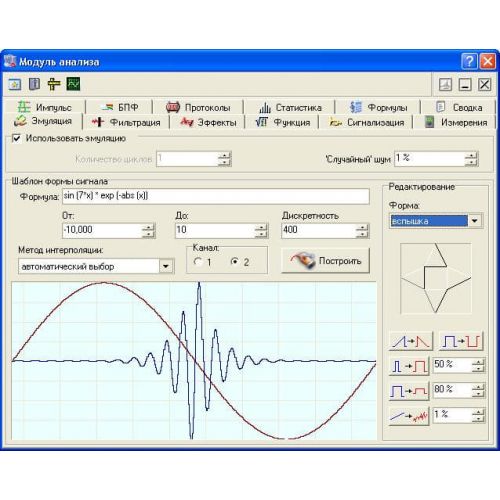

- Программная эмуляция входного сигнала;
- Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением;
- Сохранение данных и конфигурации прибора;

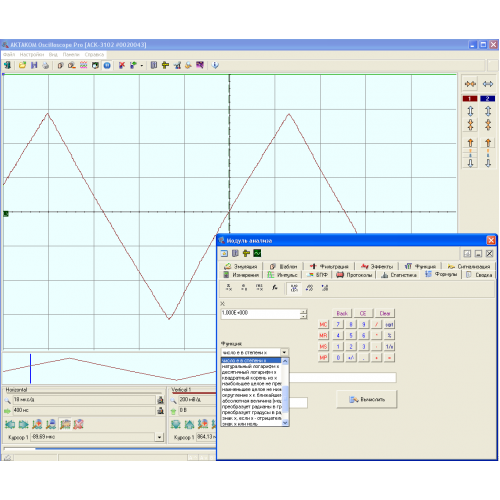

- Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы.
Технические характеристики цифрового запоминающего осциллографа АСК-3117:
| Параметр | Значение |
|---|---|
| Вертикальная развертка | |
| Число делений экрана | 8 |
| Число пикселей на деление | 32 |
| Диапазон отклонения | 2 мВ/дел...10 В/дел с шагом 1-2-5 |
| Погрешность | ±2,5% |
| Частотный диапазон по уровню –3 дБ | DC: 0 Гц...100 МГц AC: 1,2 Гц...100 МГц |
| Время нарастания переходной характеристики | Максимально 6,5 нс |
| Разделение каналов | Минимально -40 дБ во всем частотном диапазоне |
| Входной импеданс | 1 МОм +5% –3% или 50 Ом ±2 % |
| Подстройка погрешности входного сопротивления | Цифровая для абсолютной погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа |
| Входная емкость | 20 пФ ±1 пФ |
| Максимальное входное напряжение | ±100 В в любом диапазоне |
| Синхронизация | |
| Источник синхронизации | Канал А, канал В, внешний вход синхронизации |
| Установка порога | Канал А и канал В во всем отображаемом диапазоне. Внешний фиксированный +1,2 В |
| Выбор фронта синхронизирующего сигнала | Передний или задний фронт |
| Минимальный период повторения синхронизирующего импульса | 20 нс |
| Минимальная длительность синхронизирующего импульса | 10 нс |
| Диапазон напряжений на входе внешней синхронизации | -1...+6 В |
| Подключение и подстройка синхронизации | Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц |
| Горизонтальная развертка | |
| Доступные режимы | Развертка после события синхронизации; Развертка до события синхронизации (режим предзаписи); Непрерывный сбор данных (режим самописца) |
| Размер данных | Обычный режим - 130000 точек. Отношение доли данных до и после события - любое; Режим самописца - ограничивается доступным дисковым пространством (встроенный просмотр - файлы размером не более 2 Гб) |
| Время развертки | Обычный режим - 10 нс/выборку...1 мс/выборку; Режим самописца - 10 мкс/выборку...1 час/выборку |
| Погрешность развертки | Не более 2% |
| Встроенный генератор | |
| Выходной разъем | BNC, совмещен с входом внешней синхронизации |
| Выходной импеданс | Около 150 Ом |
| Выходной сигнал | Прямоугольный, со скважностью 2 |
| Частота выходного сигнала | 1 кГц |
| Выходное напряжение | Около 3,5 В от пика до пика |
| Питание | |
| Встроенный блок питания | 220 В |
| Требования к компьютеру | |
| Порт USB 1.1; Установленная операционная система Windows XP/7/8/8.1/10; Видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет; Для использования звуковых сообщений программы необходимы звуковая плата и колонки; Для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб | |
Комплект поставки АСК-3106L:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой запоминающий АСК-3106L | 1 |
| 2 | Кабель для соединения устройства с USB–портом | 1 |
| 3 | Сетевой адаптер 6,5 V | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Паспорт | 1 |
| 6 | Программное обеспечение (не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора) | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 40253-08 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 25 |
