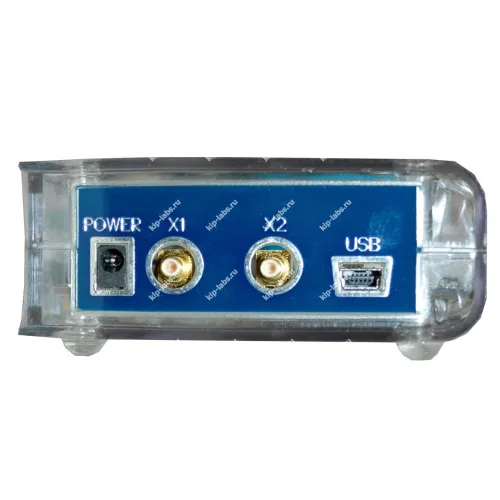

Описание осциллографа цифрового запоминающего АСК-3102:
Миниатюрная модель 2-канального цифрового запоминающего USB осциллографа АСК-3102 выполнена в виде приставки к ПК. Подключается через USB-порт.
Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.
Особенности осциллографа цифрового запоминающего АСК-3102:
- 2 независимых канала с полосой пропускания до 100 МГц;
- Буфер записи до 128 кБ на канал (определяется пользователем);
- Произвольно выбираемая длина предзаписи/послезаписи;
- Высокая чувствительность (от 10 мВ/дел);
- Автоматическая настройка на входные сигналы;
- Большой выбор курсорных и автоматических измерений;
- Статистические измерения и построение гистограмм;
- Анализатор спектра (БПФ);
- Цифровой люминофор;
- Аварийная сигнализация;
- Подключение к ПК через USB 2.0.
Технические характеристики осциллографа цифрового запоминающего АСК-3102:
Параметр
| Значение
|
Частота дискретизации (стробоскопический режим)
| 10 ГГц
|
Частота дискретизации (режим реального времени)
| 100 МГц
|
Коэффициент вертикального отклонения
| 10 мВ/дел...10 В/дел с шагом 1-2-5
|
Разрешение
| 8 бит
|
Частотный диапазон по уровню –3 дБ
| 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
|
Входное сопротивление
| 1 МОм или 50 Ом
|
Максимальное входное напряжение
| ±50 В (RВХ=1 МОм)
|
Минимальный период повторения синхронизирующего импульса
| 20 нс
|
Минимальная длительность синхронизирующего импульса
| 10 нс
|
Диапазон значений коэффициента развертки
| 10 нс/дел....0,1 с/дел
|
Калибратор
| 1 кГц, 3 В от пика до пика
|
Питание
| +5 В
|
Масса
| 0,19 кг
|
Габаритные размеры
| 150x85x32 мм
|
Комплект поставки АСК-3102:
№
| Наименование
| Количество
|
1
| Осциллограф цифровой запоминающий - приставка к ПК АСК-3102
| 1
|
2
| Руководство по эксплуатации
| 1
|
3
| Паспорт
| 1
|
4
| Программное обеспечение (не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора)
| 1
|
Характеристики |
Внесен в госреестр СИ |
Да |
Документы и сертификаты |
Номер в госреестре СИ |
40253-08 |
Производитель |
Актаком |
Страна производитель |
Россия |
Гарантия (мес.) |
25 |
