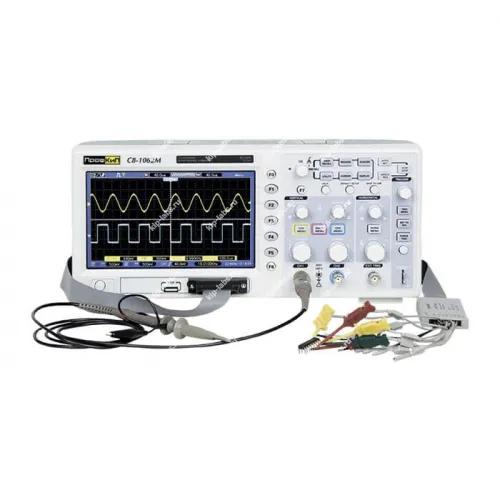

Осциллограф смешанных сигналов ПрофКИП С8-1062М

Описание модели: Осциллограф смешанных сигналов ПрофКИП С8-1062М

Прибор ПрофКИП С8-1062М предназначен для одновременного контроля аналоговых и цифровых трактов, при этом он рассчитан на эксплуатацию в лабораторных помещениях и на испытательных стендах, и выпускает его ПрофКИП.

Устройство обеспечивает синхронный захват и запись быстрых переходных процессов. Кроме того, также проверяют совместимость при интеграции с интерфейсами наподобие RS-232C, и аппарат легко включается в состав оборудования линии осциллографы.

При необходимости учитываются требования к дискретности и процедурам самокалибровки. Это стандартный подход для приборов данного класса.

Преимущества

• Анализ сигналов одновременно в аналоговой и цифровой областях.
• Синхронный захват каналов, что позволяет проводить корреляционный анализ сигналов.
• Возможность оперативного обнаружения быстрых переходных явлений в цепях.
• Интерфейс управления выполнен с ориентацией на эксплуатационные задачи.
• Облегчена интеграция в испытательные стенды и лабораторные комплексы.

Область применения

• Разработка и отладка электронной техники.
• Проведение лабораторных исследований и стендовых испытаний.
• Диагностика цифровых шин и смешанных интерфейсов.
• Использование в учебных заведениях для обучения и демонстрационных испытаний.

Краткая характеристика прибора ПрофКИП С8-1062М:

Осциллограф ПрофКИП С8-1062М предназначен для наблюдения и анализа формы сигналов. Для удобства пользователя реализованы несколько режимов автоматических измерений.

Ключевые технические особенности:

• Количество каналов: 2;
• Полоса пропускания: 0 МГц … 60 МГц;
• Экран: 7 дюймов, цветной TFT LCD;
• Максимальная частота дискретизации: 1 Гвыб /с;
• Глубина памяти: 1024 К;
• 16-канальный логический анализатор;
• Интерфейс: USB-Host, USB-Device;
• Питание: 100 В … 120 В /45 Гц … 440 Гц, 120 В … 240 В /45 Гц … 66 Гц;
• Габаритные размеры: 315 х 142 х 110 мм;
• Вес: 2,1 кг;
