Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADS-6122H

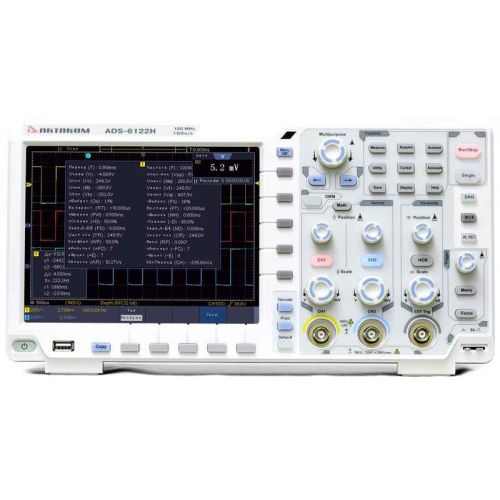

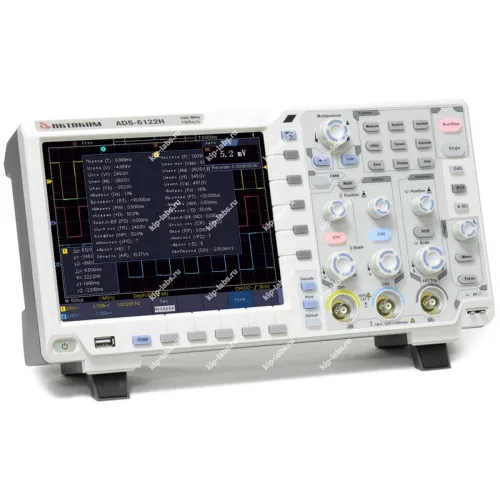

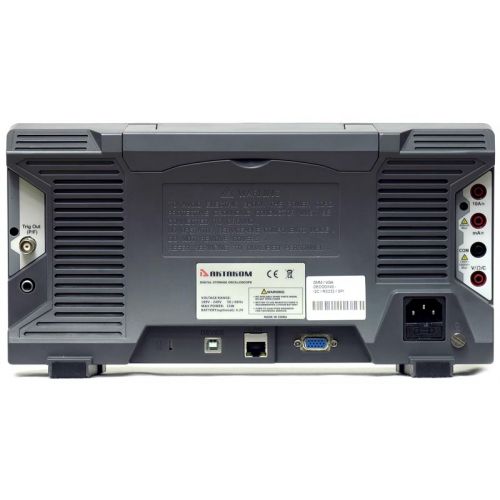

Назначение и принцип: Осциллограф цифровой ADS-6122H
Прибор ADS-6122H предназначен для записи и последующего анализа электросигналов в лабораторных условиях и сервисных мастерских, при этом он регистрирует форму сигналов и их временные характеристики; производителем является Актаком.
Аналоговые сигналы с входов преобразуются в цифровую форму с установленной частотой дискретизации. На практике эти оцифрованные данные отображаются на экране и при необходимости сохраняются на внешние носители, что упрощает последующий разбор измерений; для информации о похожих устройствах см. Осциллографы.
Функциональные опции
На практике прибор допускает расширение функциональности модульными опциями, что позволяет добавить встроенный цифровой мультиметр, сенсорный дисплей, VGA-выход, комплект аккумуляторов, декодеры CAN/I2C/SPI/RS232, модуль WiFi и встроенные генераторы сигналов; такие модули интегрируются в рабочий процесс и сокращают время серийных измерений. В качестве нейтральной рамки можно отметить совместимость с общепринятыми интерфейсами передачи данных, включая RS-232C, и пригодность дискретных режимов измерений для типовых задач.
Сферы использования
В работе ADS-6122H применяют при отладке печатных плат и при проверке функциональных узлов электронных устройств. При эксплуатации прибор находят в применении в сервисных мастерских, учебных лабораториях и на стендах испытаний, что обеспечивает удобство проверки модулей и систем.
При калибровке и передаче результатов полезна дискретность измерений и наличие стандартных интерфейсов для вывода данных, что упрощает интеграцию результатов в дальнейшие этапы анализа.
Дополнительная комплектация:
- ADS-6000DMM, опция встроенного мультиметра
- ADS-6000TDS, опция сенсорного дисплея
- ADS-6000VGA, опция VGA выход

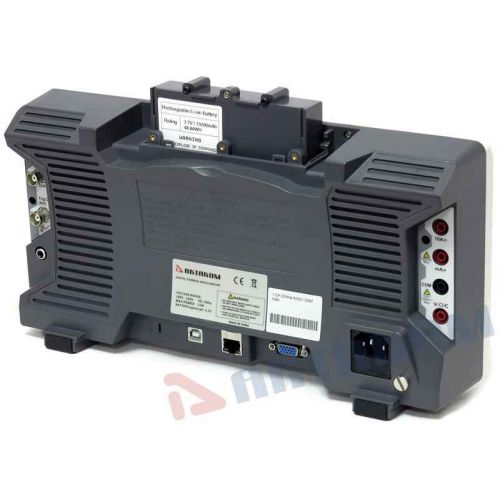

- XDS, батарея для осциллографа
- ADS-6000CAN, опция декодирования CAN
- ADS-6000WF, опция WiFi
- ADS-6000FG2, опция встроенного генератора (2 канала, 25 МГц)
- ADS-6000FG52, опция встроенного генератора (2 каналf, 50 МГц)
- ADS-6000DEC, опция декодирования I2C/SPI/RS232
- ADS-6000FG51, опция встроенного генератора (1 канал, 50 МГц)
- ADS-6000FG1, опция встроенного генератора (1 канал, 25 МГц)
Обзор серии цифровых осциллографов АКТАКОМ ADS-6ххх:
Серия ADS-6ххх представляет собой линейку цифровых осциллографов с расширенным набором функций и сбалансированными техническими параметрами. Модели ориентированы на пользователей, которым требуется сочетание функциональности и экономичности.
Особенности серии цифровых осциллографов АКТАКОМ ADS-6ххх:
Отличительной чертой серии является возможность наращивать функционал приборов при предварительном заказе, что позволяет объединять в одном корпусе цифровой осциллограф, анализатор протоколов, мультиметр и универсальный генератор сигналов. Тем самым пользователю доступна гибкая конфигурация устройства с добавлением сенсорного экрана, VGA-выхода, беспроводного соединения WiFi, батарейного питания и расширенных схем запуска для синхронизации по шинам I²C, SPI, RS-232 и CAN.

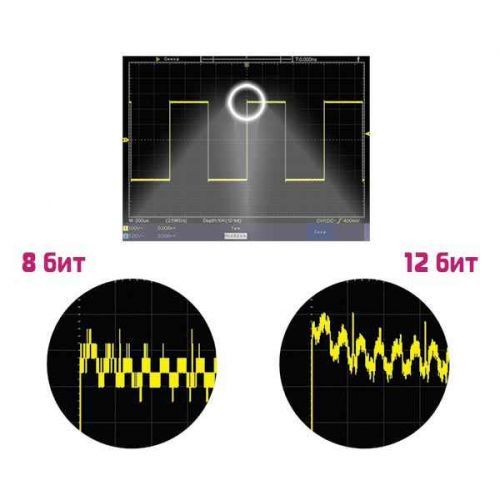

Настоящей особенностью моделей с индексом "-H" является применение 12-ти разрядного АЦП, что отражено в их конструктивных и метрологических решениях.
Технические характеристики:
| Параметр | Значение | ||
|---|---|---|---|
| Полоса пропускания | 100 МГц | ||
| Количество каналов | 2 + внешний запуск | ||
| Скорость захвата осциллограмм | 75 000 осц/сек | ||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |
| Макс. дискретизация (реальное время) | 1 Гвыб/сек | ||
| Вход | Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 15 пФ±5 пФ | ||
| Учет ослабления пробников | 0.001X - 1000X, шаг 1-2-5 | ||
| Максимальное входное напряжение | 1 MΩ: ≤300 Вскз | ||
| Ограничение полосы пропускания | 20 МГц, полный диапазон | ||
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | ||
| Задержка между каналами (типичное) | 150 пс | ||
| Параметры горизонтальной системы | Интерполяция | sin (x)/x | |
| Глубина записи | 40 М точек | ||
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | ||
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4 нс) | ||
| Погрешность времени выборки и времени задержки | ±1 ppm | ||
| Параметры вертикальной системы | АЦП | 12 бит | |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | ||
| Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) | ||
| Полоса пропускания для аналогового периодического сигнала | 100 МГц | ||
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания | ≤3,5 нс (типичное) | ||
| Погрешность коэф. усиления | ±3% | ||
| Погрешность коэф. усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV | ||
| Измерения | Курсорные | ΔV и ΔT между курсорами, авто | |
| Автоматические | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count | ||
| Математические операции | +, -, *, /, БПФ (6 окон) | ||
| Сохранение во внутреннюю память | 100 осциллограмм | ||
| Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса | ||
| Частотомер | Диапазон | 2 Гц - полный диапазон | |
| Разрядность | 6 цифр | ||
| Тип запуска | Фронт, однократный запуск | ||
| Декодирование сигналов последовательных шин | I²C, SPI, RS-232, CAN (опция) | ||

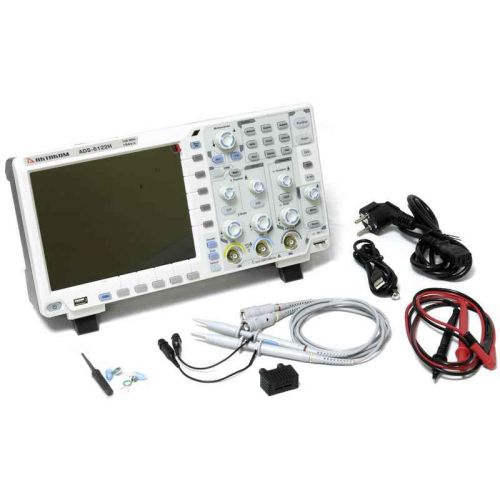

Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ADS-6122H | 1 |
| 2 | Осциллографические щупы с переключателем 1X/10X | 2 |
| 3 | Сетевой кабель | 1 |
| 4 | USB кабель для подключения к ПК | 1 |
| 5 | Руководство по эксплуатации (краткая инструкция) | 1 |
| 6 | Комплект для подстройки пробников | 1 |
| 7 | Измерительные щупы для мультиметра (только для моделей с заказанной опцией ADS-6000DMM) | 2 |
| 8 | Внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM) | 1 |
| 9 | Кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG1, ADS-6000FG2, ADS-6000FG51, ADS-6000FG52 | 1 |
| 10 | Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 68969-17 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
