Осциллограф смешанных сигналов цифровой RIGOL MSO7054

Назначение и принцип: Осциллограф смешанных сигналов цифровой RIGOL MSO7054

Устройство используют для анализа аналоговых и цифровых сигналов на этапах разработки и отладки электронных изделий; в этой модели RIGOL объединил функции осциллографа и логического анализатора, что даёт возможность поочерёдно отслеживать временные и логические связи между сигналами. При этом прибор естественно вписывается в набор лабораторных осциллографов для комплексных испытаний.

Аппарат фиксирует форму входных сигналов с помощью быстрого аналого-цифрового преобразования и располагает системой триггеров для выделения интересующих фрагментов. Есть синхронизация каналов и возможность экспорта измеренных данных для дальнейшей обработки.

Функциональные опции

При работе с MSO7054 доступны стандартные режимы измерений и инструменты отображения данных, что позволяет эффективно собирать информацию и выполнять её анализ перед принятием инженерных решений.

• несколько аналоговых входов для одновременного захвата сигналов;
• встроенный логический анализатор для параллельного мониторинга цифровых линий;
• настройки триггеров с широким набором условий;
• средства масштабирования и математической обработки сигналов;
• порты для передачи данных и управления.

Сферы использования

Прибор применяют в лабораторных исследованиях и на стадиях отладки печатных плат. Он пригоден для тестирования аналоговых компонентов, цифровых интерфейсов и смешанных электронных систем.

На практике MSO7054 используют для контроля временных характеристик и согласования уровня логических сигналов, при этом при калибровке целесообразно проверять дискретность каналов и целостность калибровочных сигналов.

Краткое описание цифрового осциллографа RIGOL MSO7054:

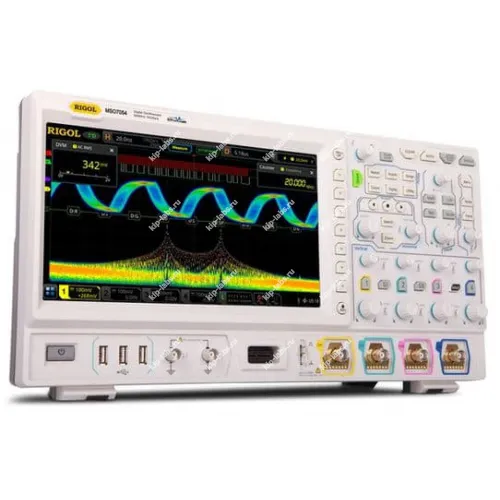

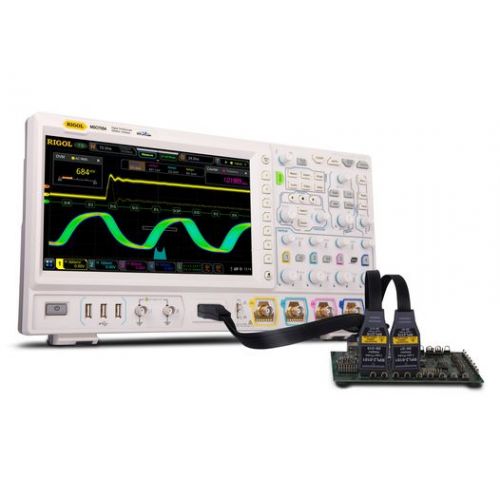

RIGOL MSO7054 представляет собой четырёхканальный цифровой осциллограф смешанных сигналов с полосой пропускания 500 МГц и максимальной частотой дискретизации 10 Гвыб/с. Прибор оснащён двухканальным генератором сигналов произвольной формы на 25 МГц, 16-канальным цифровым анализатором, цифровым вольтметром, частотомером, сумматором и анализатором протоколов.

Модель обеспечивает широкий набор средств для просмотра осциллограмм и выполнения измерений. Прибор способен захватывать 600 000 осциллограмм в секунду, а 10,1-дюймовый цветной ЖК дисплей даёт наглядное и детализированное отображение сигналов.

Цифровой осциллограф RIGOL MSO7054 применим для производственных испытаний, сервисного обслуживания, научных исследований и учебных задач, где необходимы анализ аналоговых и цифровых сигналов и поиск неисправностей.

Особенности осциллографа смешанных сигналов RIGOL MSO7054:

• Полоса пропускания: 500 МГц.
• 4 канала.
• Частота дискретизации в реальном времени: 10 Гвыб/с.
• Глубина памяти: 100 млн точек.
• Инновационная технология UltraVision.
• 10,1-дюймовый цветной ЖК дисплей.
• Вертикальная чувствительность: 1 мВ/дел – 10 В/дел.
• Компактный дизайн, малые габариты и вес.
• Дистанционное управление.

Технические характеристики RIGOL MSO7054:

• Полоса пропускания аналогового сигнала: 500 МГц, с поддержкой возможности повышения полосы пропускания;
• 4 аналоговых канала, 1 канал для внешнего запуска;
• 16-канальный логический анализатор;
• Частота дискретизации реального времени до 10 ГГц;
• Длина записи до 500 млн. точек;
• Высокая скорость регистрации свыше 600 000 осциллограмм в секунду;
• Запись до 450 000 кадров аппаратными средствами в реальном времени и функции непрерывной записи и воспроизведения осциллограмм;
• Объединение в одном приборе 6 независимых средств измерения: цифровой осциллограф, 16-канальный логический анализатор, генератор сигнала произвольной формы, цифровой вольтметр, 6-разрядный частотомер / счетчик импульсов и анализатор протоколов;
• Разнообразие декодируемых последовательных протоколов и запуск согласно сигналам последовательной шины;
• Автоизмерение 41 параметра формы сигнала; функция измерения до заполнения всей памяти;
• Разнообразный математические операции, встроенный расширенный анализ БПФ, функция поиска пиковых значений;
• Гистограммный анализ осциллограмм (базовая комплектация);
• Независимый поиск, кнопки навигации и таблица событий;
• Встроенное программное обеспечение для расширенного анализа мощности (опция);
• Настраиваемое пользователем однокнопочное управление;
• 10.1-дюймовый (26 см) сенсорный (емкостной) экран, цветовое послесвечение с 256 уровнями интенсивности;
• Разнообразные интерфейсы: USB HOST&DEVICE, LAN(LXI), HDMI, TRIG OUT и USB-GPIB;
• Дистанционное управление через сеть;
• Сетевое обновление прошивки каждого уникального прибора;
• Уникальный и утонченный промышленный дизайн; простота управления.
