- Производитель: Актаком
- Код товара: 12798
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АСК-3002

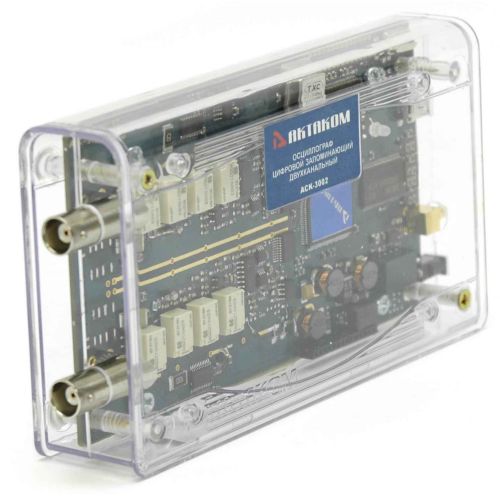

Кратко о модели: АСК-3002 Осциллограф цифровой запоминающий

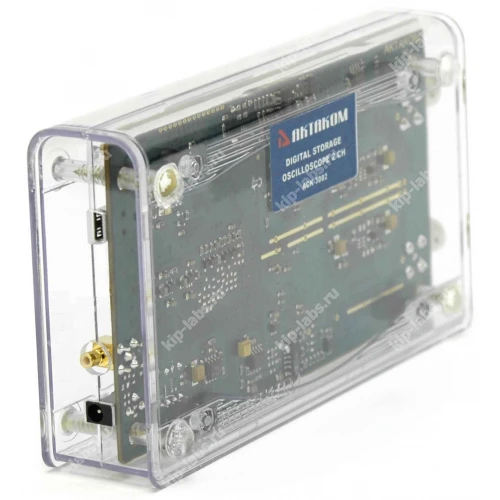

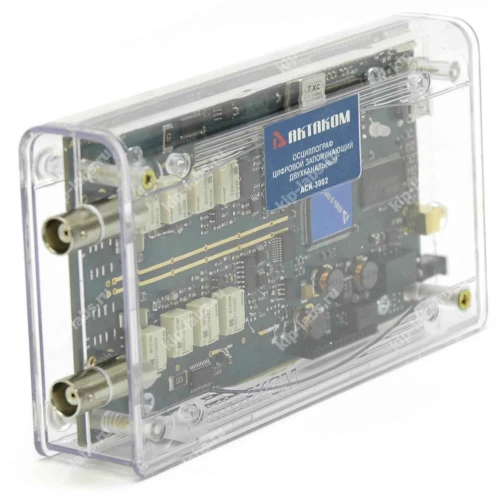

Модель АСК-3002 - цифровой запоминающий осциллограф, предназначенный для регистрации и анализа форм электронных сигналов. Прибор производится Актаком, и по функциональному назначению он относится к ряду осциллографов.
Устройство применяют для захвата временных форм с последующей обработкой, благодаря этому специалисты лабораторий и производственных участков получают возможность документировать переходные процессы и выполнять измерения в ходе рабочего цикла.
Ключевые особенности
- Цифровое запоминающее устройство для сохранения форм сигналов и последующего анализа.

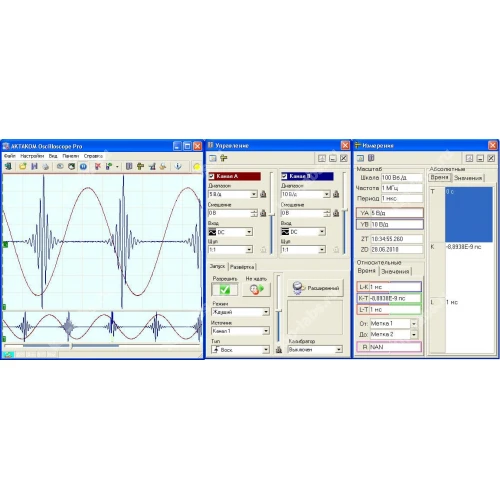

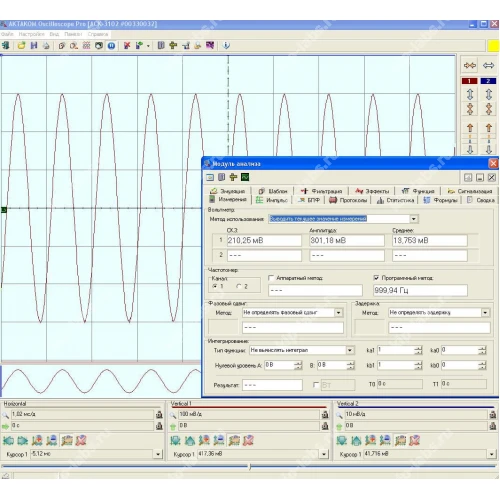

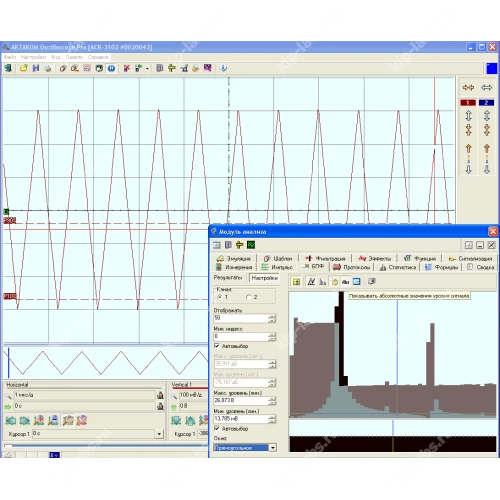

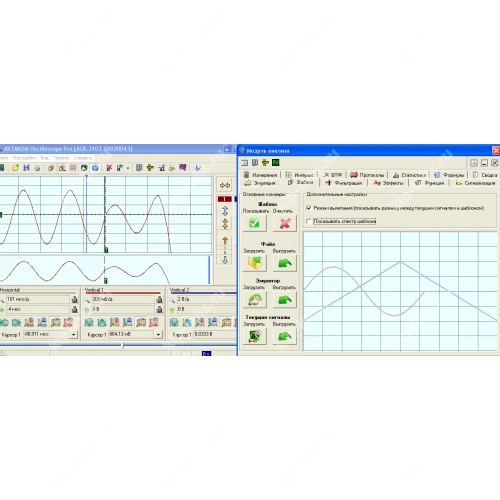

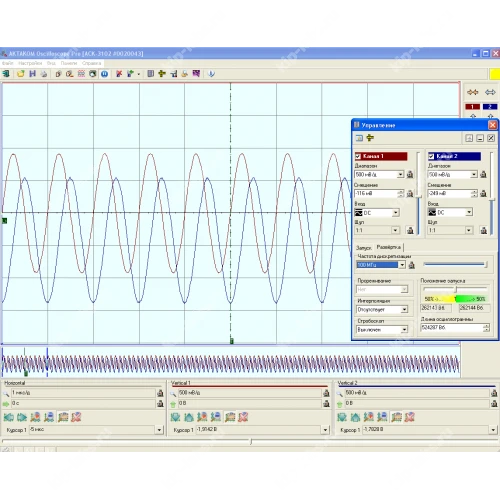

- Удобная связь с ПК через USB и наличие программного обеспечения для выгрузки и просмотра данных.
- Набор измерительных функций, необходимых для оценки амплитуды и временных характеристик сигналов.
- Компактный корпус и набор разъёмов для штатного подключения пробников и витых пар.
Где применяется
Осциллограф востребован при наладке и отладке электронных плат. В учебных и сервисных лабораториях он служит средством оперативной проверки сигналов на разных этапах сборки и тестирования.
В ряде задач достаточно дискретной регистрации форм сигнала, за счёт этого наличие USB-интерфейса упрощает передачу измеренных данных на ПК и их архивирование.
Выбор способа регистрации и передачи данных определяется конкретными задачами измерений и требуемой дискретностью.
Дополнительная комплектация USB осциллографа АСК-3002:
- осциллографические щупы HP-9150 (1:1/1:10, 150 МГц)
- кабель USB-мини тип А-B для соединения прибора с ПК
- сетевой адаптер AKTAKOM ATH-0503
- осциллографические щупы HP-9258 (1:100, 250 МГц)
- BNC кабель PTL-923 и PTL-924
- Кейс непрозрачный 37-1/ прозрачный 37-10
- Кабель соединительный АСА-5031

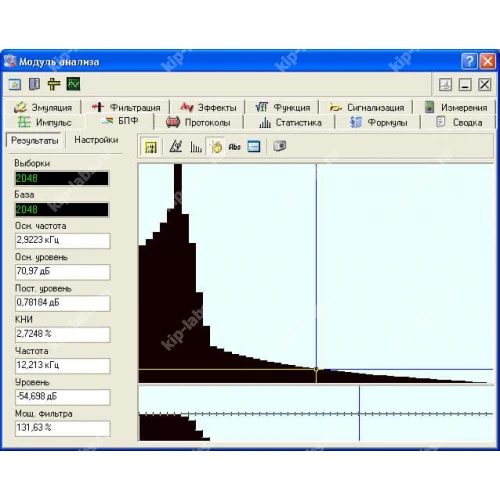

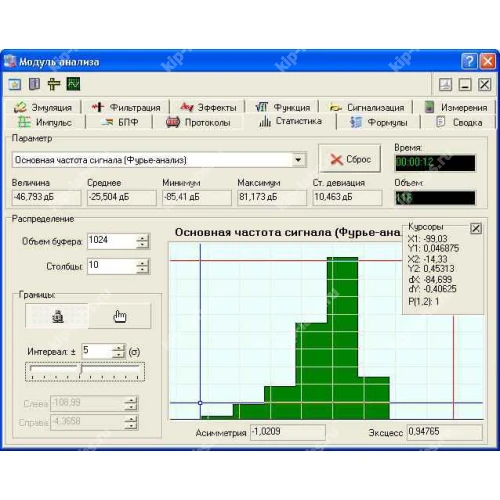

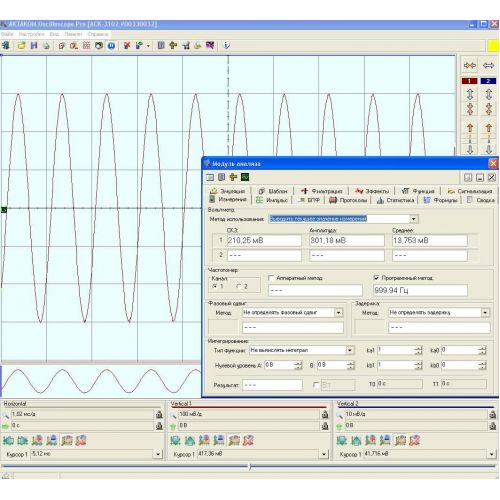

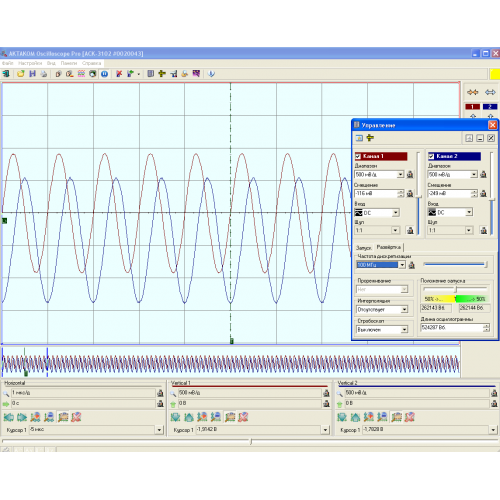

- Программное обеспечение
Описание USB осциллографа АСК-3002:
2-х канальный USB осциллограф - приставка к ПК , 100 МГц, 8 бит/ 100 MS/s- коэфф. отклонен. 10 мВ/дел - 10 В/дел., коэф. развертки 0,01 мкс/дел - 100 ч/дел., макс.
Технические характеристики осциллографа цифрового запоминающего АСК-3102:
| Параметр | Значение |
|---|---|
| Частота дискретизации | 100 МГц |
| Коэффициент вертикального отклонения | 10 мВ/дел...5 В/дел с шагом 1-2-5 |
| Разрешение | 8 бит |
| Частотный диапазон по уровню -3 дБ | 0 Гц...100 МГц (DC), 1,2Гц...100 МГц (AC) |
| Входное сопротивление | 1 МОм |
| Максимальное входное напряжение | ±50 В при Rвх=1 МОм, ±2,25 В при Rвх=50 Ом |
| Минимальный период повторения синхронизирующего импульса | 20 нс |
| Минимальная длительность синхронизирующего импульса | 10 нс |
| Диапазон значений коэффициента развертки | 10 нс/дел....0,1 с/дел |
| Калибратор | 1 кГц, 3 В от пика до пика |
| Питание | +5 В |
| Масса | 0,19 кг |
| Габаритные размеры | 150x85x32 мм |
Комплект поставки АСК-3002:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой запоминающий АСК-3002 | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Паспорт | 1 |
| 4 | Программное обеспечение (не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора) | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 40253-08 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 25 |
