Осциллограф цифровой WavePro 604HDR

Назначение и принцип: Осциллограф цифровой WavePro 604HDR

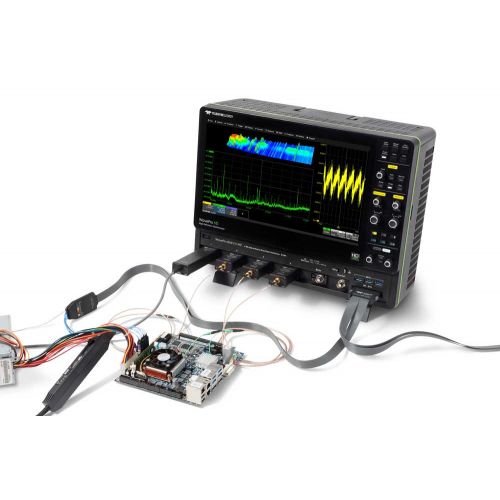

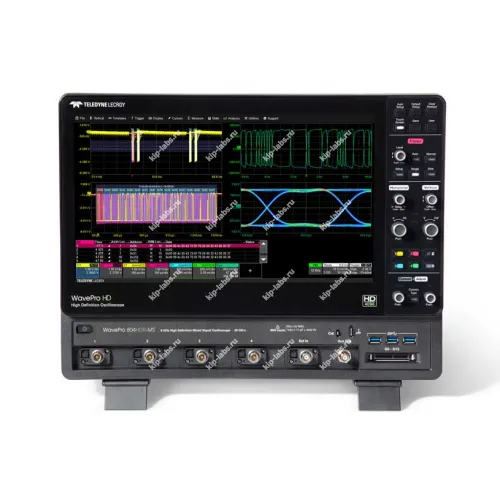

Прибор WavePro 604HDR применяют для записи и последующего анализа быстропеременных электрических сигналов в лабораторных и производственных условиях. Устройство разработано компанией Teledyne LeCroy и рассчитано на задачи, где требуется точная временная и амплитудная разборка.

Аппарат обеспечивает многоканальную съёмку с высокой дискретизацией, при этом это облегчает сопоставление сигналов между каналами и ускоряет выявление аномалий в типичных сценариях для осциллографы и для радиоизмерительные приборы.

Функциональные опции

Ниже приведён перечень ключевых эксплуатационных характеристик WavePro 604HDR, что позволяет быстро оценить соответствие прибора конкретным измерительным требованиям; при эксплуатации рекомендуется учитывать интерфейсную совместимость и необходимость периодической проверки измерительных характеристик.

• многоканальная регистрация сигналов;
• широкие возможности захвата и выборки с синхронизацией по времени;
• набор триггеров для выделения сложных событий;
• встроенные математические и пакетные средства анализа сигналов;
• совместимость с внешними средствами управления и передачи данных;
• поддержка длительной записи и хранения результатов для последующей обработки.

Сферы использования

На практике WavePro 604HDR используют при разработке, отладке и валидации высокоскоростной электроники. При калибровке прибор применяют для проверки временных характеристик и контроля искажений сигналов; при эксплуатации целесообразно учитывать требования к дискретности выборки и регулярной самокалибровке.

Краткая спецификация цифрового осциллографа WavePro 604HDR

• 4 аналоговых канала с полосой пропускания: 2,5 ГГц, 4 ГГц, 6 ГГц, 8 ГГц
• Разрядность АЦП: 12 бит
• Частота дискретизации до 20 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
• Объем памяти: 50 МБ/канал, 100 МБ при объединении каналов, опционально до 5 ГБ (аналоговые каналы); 50 МБ на 16 каналов, опционально до 125 МБ (цифровые каналы)
• Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Режим “Анализатор спектра” в стандартной комплектации
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телекоммуникационных масок и глазковых диаграмм, интерфейс пользователя
• Приложение LabNotebook для создания отчетов и документирования результатов
• «Открытая» платформа на базе ОС WIN 10 (64 bit)
• Большой цветной емкостной сенсорный ЖКИ (39,62 см) с разрешением FullHD
