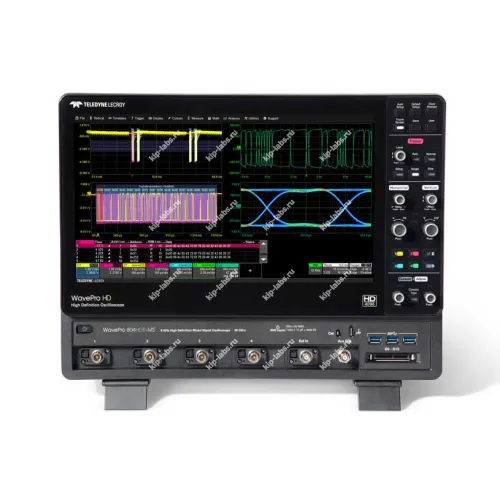

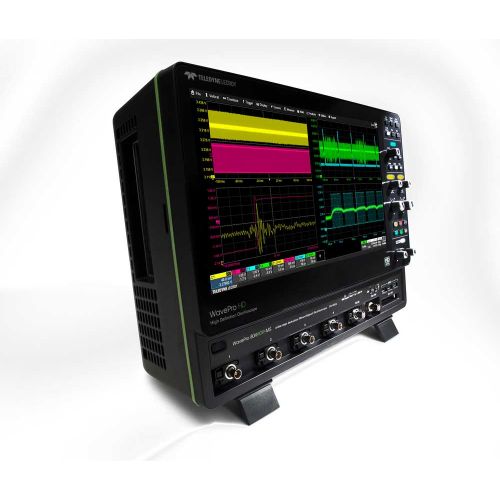

Осциллограф цифровой WavePro 804HDR-MS

Описание модели: Осциллограф цифровой WavePro 804HDR-MS

Цифровой запоминающий осциллограф WavePro 804HDR-MS применяется для записи и анализа электрических сигналов в лабораториях и на производственных участках. Производитель - Teledyne LeCroy, прибор отнесён к классу осциллографы.

При необходимости реализованы режимы самокалибровки и поддержка типовых коммуникационных интерфейсов, в том числе RS-232C, что позволяет упростить включение прибора в автоматизированные стенды и системы сбора данных. Кроме того, наличие таких опций облегчает сопряжение с внешними контрольными комплексами.

Преимущества

• Отображение временных форм сигналов и их анализ организованы для удобства оператора.
• Включён комплекс измерительных средств и функций для математической обработки трасс.
• Разнообразные варианты триггеров обеспечивают выбор событий для последующего исследования.
• Поддерживается интеграция с внешними системами управления и автоматизированными комплексами.

Область применения

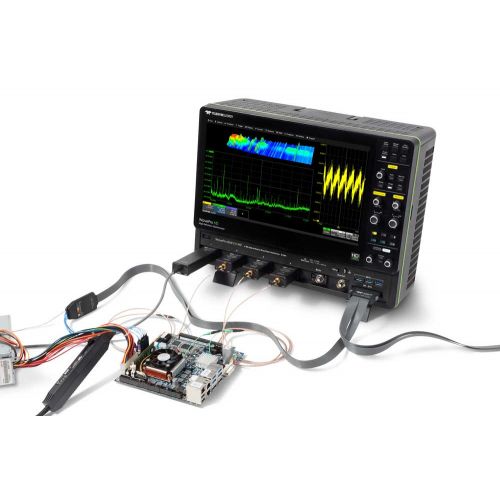

• Разработка и отладка электронных модулей и печатных плат.
• Испытательные проверки и верификация модулей в производственной среде.
• Техническое обслуживание и ремонт электронной аппаратуры.
• Использование в учебных и исследовательских лабораториях для демонстрационных и измерительных работ.

Краткое описание цифрового запоминающего осциллографа WavePro 804HDR-MS

• 4 аналоговых канала с полосой пропускания: 2,5 ГГц, 4 ГГц, 6 ГГц, 8 ГГц
• Логический анализатор: 16 цифровых каналов
• Разрядность АЦП: 12 бит
• Частота дискретизации до 20 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
• Объем памяти: 50 МБ/канал, 100 МБ при объединении каналов, опционально до 5 ГБ (аналоговые каналы); 50 МБ на 16 каналов, опционально до 125 МБ (цифровые каналы)
• Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Режим “Анализатор спектра” в стандартной комплектации
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Одновременная синхронизация аналоговыми и цифровыми сигналами
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телекоммуникационных масок и глазковых диаграмм, интерфейс пользователя
• Приложение LabNotebook для создания отчетов и документирования результатов
• «Открытая» платформа на базе ОС WIN 10 (64 bit)
• Большой цветной емкостной сенсорный ЖКИ (39,62 см) с разрешением FullHD
