MSO44 4-BW-500 Осциллограф смешанных сигналов

Кратко о модели: MSO44 4-BW-500 Осциллограф смешанных сигналов

MSO44 4-BW-500 - это осциллограф смешанных сигналов, рассчитанный на детальное изучение аналоговых и цифровых форм сигналов; при этом прибор спроектирован с учётом быстрого доступа к базовым средствам измерений и конфигурации захвата.

Производитель - Tektronix, и устройство логично относить к ряду осциллографы. Инструмент обеспечивает удобство настройки при выполнении типовых задач контроля и анализа.

Ключевые особенности

Функциональные блоки организованы специально для обработки смешанных сигналов, что даёт возможность оперативно сопоставлять временные и логические характеристики.

• Одновременная обработка аналоговых и цифровых каналов.
• Гибкие режимы триггерования и расширенные возможности захвата сигналов.
• Встроенные измерительные алгоритмы для оценки времени и амплитудных параметров.
• Поддержка синхронизации с внешними устройствами и периферией.

Где применяется

Прибор ориентирован на анализ и отладку электронных схем, при этом применяется для проверки работоспособности узлов и верификации проектов. В ряде задач допустима дискретность захвата сигналов и периодическая самопроверка рабочих параметров для поддержания требуемой повторяемости результатов.

Самокалибровка и регулярные проверки помогают сохранять стабильность метрологических характеристик; такая возможность полезна при длительной эксплуатации в лабораторных и стендовых условиях.

Комплектация осциллографа MSO44 4-BW-500

• Цифровой осциллограф смешанных сигналов MSO44 4-BW-500

Описание осциллографа MSO44 4-BW-500

Осциллограф серии 4 с самым большим числом каналов и экраном в классе предназначен для настольного тестирования сложных систем; при этом в приборе реализован набор функций и параметров, требуемых для подробной диагностики компонентов и узлов, а сенсорный интерфейс упрощает эксплуатацию и навигацию.

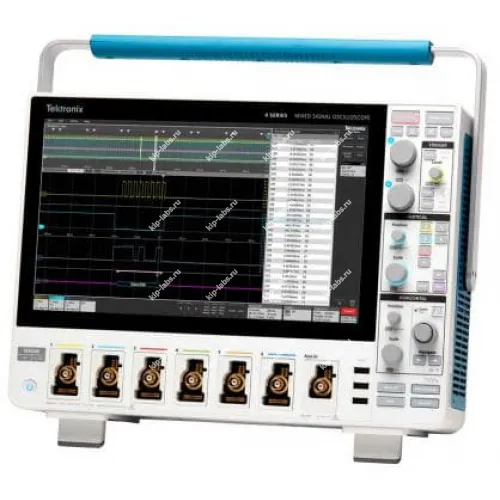

MSO 4-й серии повышает наглядность при анализе сложных цепей и предлагает варианты с четырьмя и шестью каналами, оснащённые 13,3-дюймовым дисплеем высокой чёткости (1920 x 1080). Во многих приложениях - таких как встроенные системы, трехфазная силовая электроника, автомобильная электроника, проектирование источников питания и преобразователей постоянного тока - требуется наблюдение более чем четырёх аналоговых сигналов для проверки характеристик и поиска неисправностей.

Серия MSO4 далека от статичности благодаря технологии FlexChannel, которая позволяет применять каждый вход канала как отдельный аналоговый вход, как набор из восьми цифровых логических линий при использовании логического пробника TLP058, либо одновременно отображать аналоговые и цифровые представления с независимыми средствами обнаружения и управления для каждой области. Таким образом достигается заметная гибкость конфигурации.

При наличии шести FlexChannel пользователю доступно несколько конфигураций: можно просматривать шесть аналоговых сигналов и ноль цифровых, либо пять аналоговых и восемь цифровых, либо четыре аналоговых и 16 цифровых, три аналоговых и 24 цифровых и т. д. Конфигурацию легко менять в любой момент добавлением или снятием логических пробников TLP058, что позволяет быстро адаптировать прибор под текущие требования измерений.

Отличительные особенности осциллографа MSO44 4-BW-500

• Навигация по сигналам при помощи жестов перелистывания;
• Масштабирование сигналов для улучшения обзора;
• Перетаскиваемые маркеры и измерения.

Технические характеристики осциллографа MSO44 4-BW-500
