Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Актаком
- Код товара: 12483
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АОС-5102

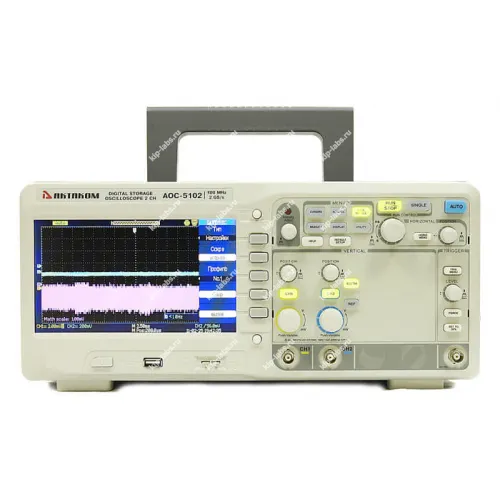

Кратко о модели: Осциллограф цифровой запоминающий АОС-5102
Осциллограф цифровой запоминающий АОС-5102 предназначен для регистрации и отображения электрических сигналов в самых разных измерительных задачах, при этом выпуск и сервисную поддержку осуществляет Актаком, что гарантирует совместимость с фирменными аксессуарами; благодаря этому прибор часто выбирают для серийных и лабораторных работ.
Прибор обеспечивает сохранение снятых форм сигналов и набор инструментов для их детализации и анализа. За счёт этого сокращается время на последующую обработку результатов; следует учитывать дискретность выборки при интерпретации осциллограмм и в отдельных случаях применять интерфейс RS-232C для передачи данных.
Ключевые особенности
- Запись сигнала в цифровом виде с возможностью последующего воспроизведения для детального разбора формы и поведения сигналов.
- Набор стандартных измерительных алгоритмов для оценки амплитудных и временных параметров сигналов.
- Средства масштабирования и математической обработки трасс, включая базовые операции и фильтрацию.
- Пользовательский интерфейс с настраиваемыми экранами и элементами управления, упрощающий навигацию по сохранённым данным.
- Поддержка стандартных осциллографических пробников и сопутствующих принадлежностей.
Где применяется
- В ремонтных и сервисных службах для проверки работоспособности электронных модулей и узлов.
- В лабораторных испытаниях для исследования и верификации схемных решений и компонентов.
- В учебных аудиториях и демонстрационных стендах высших учебных заведений и колледжей.
- В производственном контроле и при проверке прототипов на этапах технологических процессов.
Дополнительная комплектация:
- миниклипса пружинная АСА-2554
- пробники осциллографические пассивные: HP-9100, HP-9101R, HP-9150,HP-9151R, HP-9250, HP-9251R, HP-9258, HP-9258R, HP-6350, HP-6351R, P6501R
- пробники осциллографические дифференциальные: DP-20K, DP-25, DP-30HS,DP-40LV, DP-50, DP-100, DP-16K, DP-22Kpro, DP-150pro
- пробники осциллографические токовые: PA-622, PA-655, PA-677,PA-699
- пробники осциллографические высоковольтные: АСА-6039, HVP-15HF, HVP-28HF, HVP-08
Описание запоминающего цифрового осциллографа АОС-5102:
Семейство цифровых запоминающих осциллографов АОС предназначено для визуализации форм электрических сигналов на жидкокристаллическом дисплее и проведения измерений их амплитудных и временных характеристик; при этом принцип работы основан на аналого-цифровом преобразовании с заданной частотой дискретизации и сохранении цифровых данных в памяти для дальнейшей обработки. Устройства выполнены в моноблоке со съёмным сетевым шнуром питания, а на передней панели сосредоточены органы управления горизонтальной и вертикальной развертками, синхронизацией, режимами обработки и индикации, входы вертикальных каналов и внешней синхронизации, выход калибратора и разъём USB для подключения внешнего накопителя или принтера; таким образом обеспечивается удобство эксплуатации и подключения периферии.
2 канала. Полоса пропускания - 100 МГц. Частота дискретизации - 2 Гвыб/с (1 Гвыб/с-каждый канал). Эквивалентная частота дискретизации - 50 Гвыб/с. Память до 24К (12 К на канал) точек. Входной импеданс: 1 МОм / 17 пФ. Курсорные измерения. 32 автоизмерений. Матем. функции. БПФ. Интерфейс: 2 USB-host, USB-device, LAN, PASS/FAIL. Дисплей: цветной, TFT, 7", 480х234. Вес: 4,5 кг. Размеры: 336 x 152 x 118 мм.
Номер в Госреестре СИ: 48999-12 Номер в Госреестре СИ: 48999-12
Гарантийный срок: 36 месяцев Гарантийный срок: 36 месяцев
ПО осциллографа выполнено для управления режимами работы прибора, обработки снятых цифровых данных и их отображения на экране, а также для вывода информации на интерфейсы связи; благодаря этому пользователь получает набор функций для курсорных и автоматических измерений, допускового контроля и математической обработки, включая быстрое преобразование Фурье
Технические характеристики:
| Параметр | Значение |
|---|---|
| Количество каналов | 2 канала + внешний запуск |
| Полоса пропускания | 100 МГц |
| Максимальная частота дискретизации в режиме реального времени | 2 Гвыб/сек (1 Гвыб/сек на канал) |
| Частота дискретизации в эквивалентном режиме | 50 Гвыб/сек |
| Максимальный объем памяти | 24 К (12 К на канал) |
| Вертикальное разрешение | 8 бит |
| Коэффициент вертикального отклонения | 2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел) |
| Время нарастания | 3,5 нс |
| Входной импеданс | 1 MОм ±2% || 17 пФ ±3 пФ |
| Максимальное входное напряжение | 400 В пик-пик |
| Коэффициент развертки | 2,5 нс/дел…50 с/дел с шагом 1-2-5 |
| Источник запуска | канал 1, канал 2, AC, внешний, внешний/5 |
| Тип входов | AC, DC, ФВЧ, ФНЧ |
| Тип запуска | фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный |
| Дисплей | 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К |
| Интерфейс | USB-host, USB-device , PASS/FAIL, LAN |
| Питание | 100 В - 240 В / 45 Гц...440 Гц |
| Потребляемая мощность | 50 Вт |
| Масса | 4,5 кг |
| Габаритные размеры | 336х118х152 мм |
Органы управления осциллографов АОС-5ххх:
- Кнопка включения и отключения меню
- Индикатор активности регулятора ввода данных
- Регулятор ввода данных
- Кнопка AUTO. Автоматически включает и настраивает активный канал
- Зона кнопок вызова MENU: Кнопка UTILITY активирует различные сервисные функций. Кнопка MEASURE запускает режим автоизмерений. Кнопка ACQUIRE активирует режимы получения данных осциллографом. Кнопка SAVE/RECALL служит для сохранения и загрузки профилей настроек и осциллограмм. Кнопка CURSORS предназначена для включения режима курсорных измерений. Кнопка DISPLAY используется для изменения настроек экрана
- Кнопка вызова заводских настроек
- Зона кнопок управления RUN control: Кнопка RUN/STOP осуществляет поиск условий запуска, запуск и прекращение регистрации данных. Кнопка SINGLE служит для однократной регистрации сигнала
- Органы управления вертикальной системой VERTICAL▲▼. Кнопка MATH предназначена для выполнения математических операций. Кнопка REF используется для сохранения и загрузки опорного сигнала
- Органы управления горизонтальной системой
- Система управления запуском
- Вход для сигнала внешнего запуска
- Входы каналов CH1, CH2, CH3 или CH4
- Зона функциональных кнопок для выбора различных функций и установок
- Кнопка для распечатки и сохранения изображения
- Кнопка входа в систему помощи (на английском языке)

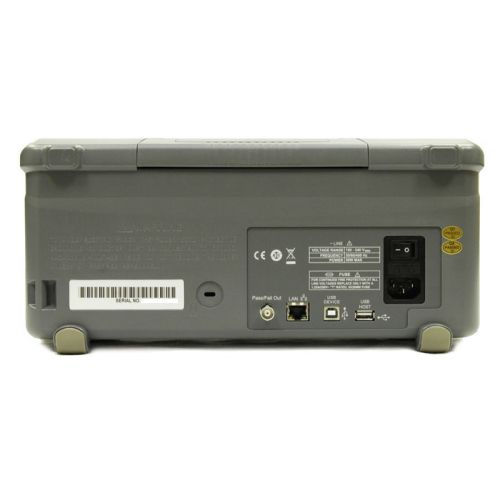

- Разъём интерфейса USB-host для подключения USB-носителя
- ЖК-экран
- Выход для компенсации пробников
- Выключатель питания. Служит для включения и выключения прибора
- Разъем Pass/Fail Out для подключения внешнего управляемого устройства
- Разъём USB-устройства для подключения осциллографа к персональному компьютеру
- Разъем LAN для дистанционного управления
- Разъём USB-host для подключения USB-накопителя или USB-принтера
- Разъём для подключения кабеля питания с контактом заземления и тумблером включения питания

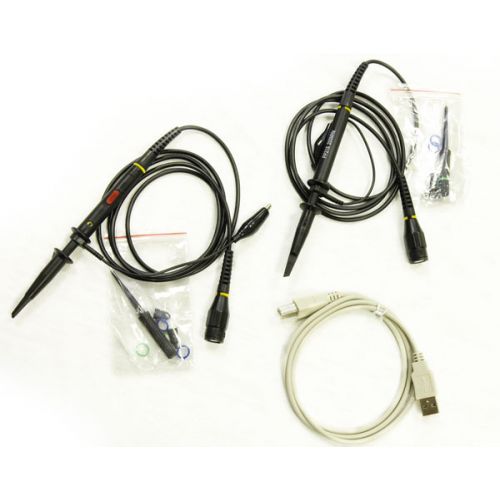

Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф цифровой запоминающий АОС-5102 | 1 |
| 2. | Кабель питания | 1 |
| 3. | Осциллографический щуп | 2 |
| 4. | Кабель USB | 1 |
| 5. | Краткое руководство пользователя | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 48999-12 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
