Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12886
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
497 530₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: PP886
Расширенное описание на АКИП-76403C в формате PDF.pdf
Описание типа серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf
Свидетельство СИ серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf

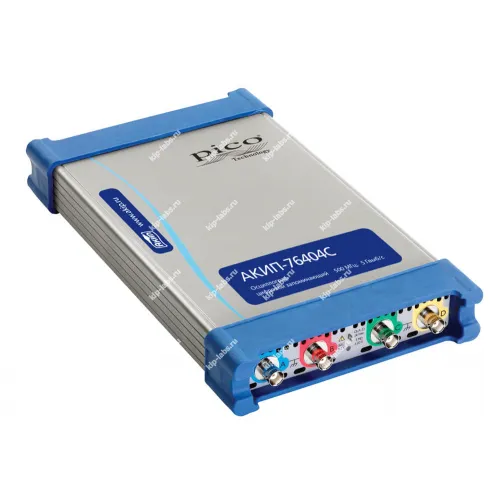

Кратко о модели: АКИП-76403C - USB осциллограф цифровой запоминающий
Модель АКИП-76403C представляет собой USB‑интерфейсный цифровой запоминающий осциллограф, созданный для фиксации и последующего анализа электрических сигналов, при этом прибор выпускает АКИП, что упрощает подбор аксессуаров и поиск сервисной информации. Он выполнен в портативном корпусе и рассчитан на работу с ПК через USB, благодаря этому устройство удобно использовать при испытаниях и контроле.
Прибор сочетает цифровую запись с удобными средствами обмена данными; для просмотра и детального разбора форм сигналов применяют прикладное программное обеспечение, а для подбора аналогичных моделей можно обратиться к разделу осциллографы. За счёт этого анализ и архивирование полученных результатов выполняются непосредственно на персональном компьютере.
Осциллограф рассчитан на применение в лабораторных и эксплуатационных условиях; это даёт возможность проводить как оперативную диагностику, так и длительную регистрацию сигналов для последующего исследования. Иногда требуется высокая дискретность измерений и удобство передачи данных в сторонние системы; при необходимости уместна поддержка самокалибровки и интерфейсов вроде RS-232C - нейтральная опция, характерная для смежной техники.
Ключевые особенности
- Интерфейс USB для связи с персональным компьютером
- Возможность цифровой записи сигналов в память
- Прилагаемое программное обеспечение для отображения и анализа форм сигналов
- Переносной корпус, приспособленный для полевых работ
- Функции сохранения и экспорта измеренных данных
Где применяется
Осциллограф используют в лабораторных исследованиях и при наладке электронных устройств; он подходит для контроля качества сигналов и отладки схем. В итоге прибор востребован в сервисных центрах и на производстве для локализации и устранения неисправностей.
Кроме того, устройство широко применяется в учебных лабораториях для наглядной демонстрации динамики электрических процессов. Таким образом прибор уместен в задачах, требующих записи и последующего анализа временных рядов сигналов.
Описание цифрового запоминающего осциллографа АКИП-76403C:
Осциллограф АКИП-76403C – высокоточная модель с широкой сферой использования: от ремонтных мастерских и учебных заведений до научно-исследовательских лабораторий высокого класса, плюс купить прибор может и обычный радиолюбитель, увлеченный изучением колебательных процессов.
Принцип действия основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране внешнего персонального компьютера (ПК).
Полосы пропускания и дискретизация
Серия АКИП-7640 с полосами пропускания от 250 МГц до 500 МГц в сочетании с высокой частотой дискретизации реального времени 5 Гвыб/с позволит захватить и отобразить однократные сигналы и пульсации с временным разрешением 200 пс. Сбор данных в режим эквивалентного времени (ETS) увеличивает дискретизацию до максимальной скорости 50 Гвыб./с, обеспечивая еще более высокое разрешение по времени до 20 пс для периодических сигналов.
Для обеспечения устойчивой обработки собранных данных и управления результатами АКИП-76400 может использовать цифровое увеличение (zoom) в 100 млн. раз применяя два метода масштабирования. В меню имеются кнопки прямой цифровой растяжки, а также предусмотрен режим «Окно просмотра», что позволяет увеличить разрешение при визуализации простым перетаскиванием мышью интересующих участков осциллограмм.
Автоматические измерения
USB-осциллограф АКИП благодаря ресурсам ПО PicoScope6rus позволяет автоматически отображать сводную таблицу результатов измерения параметров для анализа входных сигналов и отладки устройств. Использование встроенных вычислительных ресурсов функций статистической обработки результатов измерений позволит наблюдать: среднее, стандартное отклонение, максимальное и минимальное из каждого измерения, одновременно с индикацией текущего значения на экране ПК. Вы можете добавить столько измерений, сколько требуется для детального представления сигнала или процесса. Каждое заданное измерение включает операторы статистической обработки, которые позволяют характеризовать и оценить его тренд или вариации. Сведения по всем типам измерений, доступным для выбора в режимах «Осциллограф» и «Анализатор» указаны в таблице «Автоизмерения» соответствующего раздела спецификаций.
Отличительные особенности АКИП-76403C:
- «5 в 1»: осциллограф, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG – с инд. D), анализатор последовательных данных
- 4 кан, ПП до 250/350/500 МГц, макс. дискретиз. 5 Гвыб/с, память до 2 ГБ
- Расширенное меню синхронизации и интеллектуального запуска
- Цифровая растяжка (до x100 млн.)
- Анализатор спектра (в полной полосе пропускания)
- Генератор сигналов произв. формы/AWG (20 МГц/200 Mвыб/с /12бит /память 64 kS)
- Высокоскоростной интерфейс USB 3.0
- Допусковый контроль (тест по маске)
- Декодирование: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI.
Технические характеристики осциллографа АКИП-76403C:
| Параметр | Значение | ||
|---|---|---|---|
| Канал вертикального отклонения | |||
| Число входных каналов | 4 | ||
| Полоса пропускания ( - 3 дБ) | 0... 350 МГц | ||
| Коэф. отклонения (К откл. ) | 10 мВ/дел... 4 В/дел | ||
| Вид входа | 1 МОм: открытый, закрытый; 50 Ом: закрытый | ||
| Погрешность установки К откл. | ± 3 % | ||
| Время нарастания, не более | 1,0 нс | ||
| Входное сопротивление | 1 МОм / 15 пФ ; 50 Ом | ||
| Максимальное входное напряжение | 20 В – 1 МОм; 5 В – 50 Ом | ||
| Канал горизонтального отклонения | |||
| Коэффициент развертки (К разв. ) | 1 нс...5000 с/дел | ||
| Погрешность установки К разв. | ± 5 ppm ( ± 0,0005 %) | ||
| Режимы работы | Основной, ZOOM окн о , X - Y | ||
| Синхронизация | |||
| Источники синхросигнала | Любой из 4 - х каналов ( A / B / C / D ), вх. внеш. синхр ( AUX In ) | ||
| Условия запуска развертки | Фронт, по длительности, окно, по длительности в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант. | ||
| Режим запуска | Однократный, ждущий, автоколебательный, без синхронизации, рапид (сегмент . развертка ), эквивалентный. | ||
| Уровень запуска | В полном диапазоне входного напряжения. | ||
| Аналого-цифровое преобразование | |||
| Разрешение по вертикали | 8 бит (12 бит в режиме ERES ) | ||
| Частота дискретизации (однократный сигнал ) | 5 Г Г ц (при объединении каналов ) 2,5 ГГц * – в 2 - х канальном; 1,25 ГГц – в 4 - х канальном * - при активации каналов A или B и C или D | ||
| Эквивалентная частота дискретизации | 50 ГГц | ||
| Длина памяти (при объедении ) | 512 МБ / 1 ГБ | ||
| Интерполяция | Линейная, Sin ( X ) / х | ||
| Режимы сбора данных | Выборка , послесвечение , цифровой самописец | ||
| Курс. измерения | |||
| Функции | ΔU ; ΔT ; 1/ΔT | ||
| Автоматические измерения | |||
| По вертикали | Пик - пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе. | ||
| По горизонтали | Частота; период; время нарастания и спада; + / - ширина импульса, + / - скважность, задержка. | ||
| Математика | |||
| Функции | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, co sh, tanh, freq, derivative, integral, min, max, average, peak, delay. | ||
| Операторы | Любой канал ( A / B / C / D ), опорная осциллографа ( ref ), время, число - π (пи) | ||
| Анализатор спектра | |||
| Диапазон входных частот | 0...350 МГц | ||
| Индикация спектрограммы | Амплитуда, среднее значение, удержание пика. | ||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса. | ||
| Глубина БПФ | 128...1.048.576 точек (1 М) | ||
| Функциональный навигатор | |||
| Формы выходных сигналов | Синус, меандр, треугольник, постоянное напряжение (DC) | ||
| Диапазон частот | 0,03Гц...20 МГц | ||
| Разрешение ЦАП | 12 бит | ||
| Выходной уровень | 250 мВ ... 2 В (на нагрузку 50 Ом) | ||
| Погрешность | ± 1% | ||
| Генератор сигналов произвольной формы AWG ("D") | |||
| Диапазон частот | 0,03 Гц ... 20 МГц | ||
| Длина памяти СПФ | 10...64 Кб точек | ||
| Стандартные выходные сигналы | Синус, меандр, треугольник, пила (нарастающая спадающая ), Sin (х) / x , колоколообразный, бел. шум, постоянное напряжение , ПСП ( PRBS ) | ||
| Разрешение ЦАП | 12 бит | ||
| Выходной уровень | 250 мВ ... 2 В; погрешность 1%, на нагрузке 50 Ом | ||
| Диапазон постоянного смещения | ± 1 В | ||
| Калибратор | |||
| Частота и форма | 1 кГц / меандр (для калибровк и пробников ) | ||
| Амплитуда | 2 В пик - пик | ||
| Выходной импеданс | 600 Ом (защита выхода ± 5В ( AC + DC )) | ||
| Декодирование послед. данных | |||
| Скорость передачи данных | 10 кб/с ... 1 Мб/с | ||
| Пороговый уровень | Настраиваемый (авто или ручной) | ||
| Формат данных | CAN, LIN, I2C, I2S, UART/RS - 232, SPI , FlexRay | ||
| Допусковой контроль | |||
| Горизонтальное разрешение | 1000 ... 10000 точек | ||
| Статистика (Годен / Не годен) | В допуске, не в допуске, общее количество тестов. | ||
| Общие данные | |||
| Источник питания | 12 В ± 5%, максимально потребляемый ток 4 А ( сетевой адаптер AC / DC ~220 В ) | ||
| Интерфейс | USB 3 .0 ( совместимый с USB 2.0/1.1 ) | ||
| Габаритные размеры | 170 × 255 × 40 мм | ||
| Масса | 1,0 кг | ||
Комплект поставки АКИП-76403C:
| Наименование | Количество |
|---|---|
| USB осциллограф цифровой запоминающий USB осциллограф АКИП-76403C | 1 |
| Кабель USB 3.0 | 1 |
| Адаптер питания | 1 |
| Пробники | 4 |
| Жесткая сумка из пластика | 1 |
| ПО на CD-диске | 1 |
| Руководство по эксплуатации на CD-диске | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63649-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
