Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12490
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-75444A
Расширенное описание на АКИП-75444A в формате PDF.pdf
Описание типа серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf
Свидетельство СИ серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf

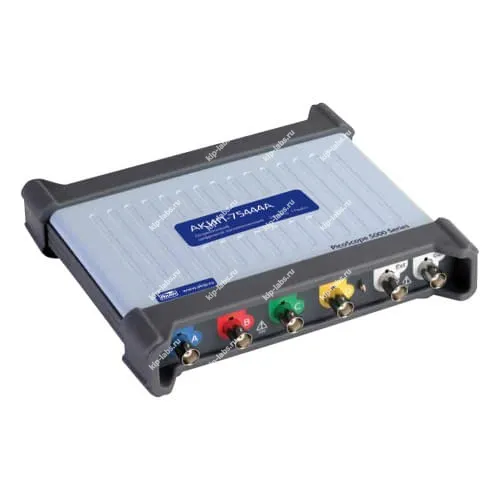

Назначение и принцип: АКИП-75444A - USB-осциллограф цифровой запоминающий
АКИП-75444A - USB-осциллограф цифровой запоминающий, используемый для регистрации и анализа электрических сигналов в лабораториях и на тестовых стендах; производитель АКИП оборудовал прибор USB-интерфейсом для передачи данных на ПК, что позволяет сохранять и документировать измеренные волновые формы.
Устройство в рабочем режиме визуализирует и архивирует как импульсные, так и периодические сигналы, при этом более подробные аналоги и другие модели доступны в каталоге осциллографы.
Функциональные опции
- снятие и запоминание входных сигналов с последующей визуализацией на экране;
- несколько вариантов триггерной обработки для изоляции интересующих сегментов сигнала;
- набор базовых измерительных функций для определения амплитуды, временных параметров и частоты;
- экспорт данных на ПК по USB и сохранение результатов для последующего анализа;
- встроенный буфер памяти для временного хранения зарегистрированных форм волны.
На практике рекомендуется выполнить проверку параметров входного канала перед началом измерений, что снижает неопределённость и уточняет условия записи.
Уместно учитывать дискретность выборки и возможности самоконтроля при планировании измерительных процедур.
Сферы использования
- исследования в лабораториях и проведение стендовых испытаний электронных плат;
- наладка и ремонт радиоэлектронного оборудования;
- использование в учебных лабораториях для демонстрации работы электронных схем;
- контроль и отладка встроенных устройств и цифровых интерфейсов.
При эксплуатации важно учитывать особенности сигнала и условия измерений. При калибровке рекомендуется периодически сверять показания с опорными средствами контроля.
Описание USB-осциллографа АКИП-75444 A:
Осциллографы цифровые запоминающие АКИП-75444 A предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Линейка компактных USB-осциллографов для портативного применения пополнилась новой серией АКИП-75000, имеющей уникальную возможность выбора аппаратного разрешения аналого-цифровых преобразователей (АЦП): 8 бит, 12 бит, 14 бит, 15 бит, 16 бит и режимом программного увеличения разрешения (ERes) до 20 бит.
Серия включает 12 USB-осциллографов с полосами пропускания 60, 100 и 200 МГц, которые отличаются числом входных каналов (2/4) и набором режимов. Модели с индексом «В», помимо встроенного функционального генератора имеют возможность формирования сигналов произвольной формы (СПФ).
АЦП в новой серии представляет собой единую мультиплексорную плату сбора данных и при этом является многоядерным. Для 4-х кан моделей USB-осциллографов число ядер дискретизации составляет -8, для 2-х канальных моделей – 4. Это позволило в осциллографах АКИП-75000 реализовать инновационную технологию объединения нескольких ядер АЦП последовательно или параллельно для увеличения частоты дискретизации или реального разрешения по вертикали.
Наличие режимов объединения обеспечивает пользователю гибкость в выборе приоритета требуемого параметра, а также высокую адаптивность в решении конкретной измерительной задачи. Например, при последовательном объединении ядер АЦП обеспечивается максимальная частота дискретизации, которая в одноканальном режиме достигает 1 ГГц при разрешении 8 бит.
Отличительные особенности АКИП-75444 A:
- «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
- Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит
- Осциллограф: 2/4 канала
- Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
- Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
- Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ
- Максимальный объем памяти до 512 МБ (в зависимости от модели)
- Автоизмерения (26 параметров); курсорные измерения (U; T)
- Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
- Допусковый контроль (тест по маске)
- Декодирование сигналов CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
- Функциональный генератор: синус, прямоугольник, треугольник, пост. напряжение /DC, ГКЧ
- Цифровые фильтры, математика
- Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка
- Интерфейс USB , ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
- Гарантия 5 лет, масса 900 г
- Опробуйте возможности комплектного ПО Picoscope 6 до приобретения осциллографа (демо-режим): файлы.
Технические характеристики USB-осциллографа АКИП-75444A:
| Параметр | Значение | ||
|---|---|---|---|
| Канал вертикального отклонения | |||
| Число входных каналов | 4 канала | ||
| Полоса пропускания (-3 дБ) | АЦП 8…15 бит: 0…200 МГц | ||
| АЦП 16 бит: 60 МГц | |||
| Ограничение полосы пропускания | 20 МГц | ||
| Коэф. отклонения (Коткл.) | 20 мВ/дел…4 В/дел | ||
| Вид входа | открытый, закрытый | ||
| Погрешность установки Коткл. | ±50 мВ … ±20 В | ≥ 12 бит: ± 1 % от полной шкалы; 8 бит: ± 3 % от полной шкалы | |
| ±10 мВ … ±20 мВ | Все режимы: ± 5 % от полной шкалы | ||
| Время нарастания | АЦП 8…15 бит: 1,75 нс | ||
| АЦП 16 бит: 5,8 нс | |||
| Входной импеданс | 1 МОм±1% / 13 пФ±1 пФ | ||
| Входное напряжение | ± 10 мВ … ± 20 В (11 диапазонов) | ||
| Постоянное смещение | ±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ) | ||
| ±2,5 В (диапазоны: 500 мВ, 1, 2 В) | |||
| ±20 В (диапазоны: 5, 10, 20 В) | |||
| Защита от перенапряжения | ± 100 В (DC + ACпик) | ||
| Канал горизонтального отклонения | |||
| Коэф. развертки (Кразв.) | 500 пс…1000 с/дел | ||
| Погрешность установки Кразв. | ±2 ppm (±0,0002 %) | ||
| Режимы работы | Основной, ZOOM окна, X-Y | ||
| Джиттер синхронизации, скз | ≤ 3 пс | ||
| Синхронизация | |||
| Источники синхросигнала | Любой из 4-х каналов, внешняя синхронизация | ||
| Условия запуска развертки | Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый | ||
| Режим запуска | Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память) | ||
| Вход внеш. синхронизации | 200 МГц, 1 МОм±1% / 13 пФ±1 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик) | ||
| Аналого-цифровое преобразование | |||
| Разрешение по вертикали | 8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо | ||
| Частота дискретизации на канал (однокр. сигнал) | 15 бит | 16 бит | |
| 1 канал | 125 МГц | 62,5 МГц | |
| 2 канала | 125 МГц | - | |
| 3 канала | - | - | |
| 4 канала | - | - | |
| Эквивалентная частота дискретизации | 10 ГГц | ||
| Длина памяти (при объедении) | 8 бит: 256 МБ | ||
| ≥ 12 бит: 128 МБ | |||
| Сегментированная память | 10000 сегментов | ||
| Интерполяция | Линейная, Sin X / X | ||
| Режимы сбора данных | Выборка, послесвеч., цифровой самописец (100 МБ) | ||
| Курсорные измерения | |||
| Функции | ΔU; ΔT; 1/ΔT | ||
| Автоматические измерения | |||
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе | ||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка | ||
| Статистика | Минимум, максимум, СКО | ||
| Анализатор спектра | |||
| Диапазон входных частот | 0…200 МГц | ||
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение | ||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса | ||
| Глубина БПФ | 128…1048576 точек | ||
| Функциональный генератор | |||
| Формы выходных сигналов | Синус, меандр, треугольник, постоянное напряжение (DC) | ||
| Диапазон частот | 0,03 Гц … 20 МГц | ||
| Погрешн. установки частоты | ±2 ppm (±0,0002 %) | ||
| Выходной уровень | ±2 В; погрешность 1%, на нагрузке 50 Ом | ||
| ГКЧ | Прямой/обратный ход | ||
| Калибратор | |||
| Выход калибратора пробников | Меандр 1 кГц, 3 Впик-пик, 600 Ом | ||
| Декодирование | |||
| Формат последов. данных | CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI | ||
| Допусковой контроль | |||
| Статистика (Годен/Не годен) | В допуске, не в допуске, общее кол-во тестов | ||
| Общие данные | |||
| Источник питания | 2 USB разъема или адаптер напряжения AC/DC (1,5 А, 5 В) | ||
| Интерфейс | USB 2.0 | ||
| Рабочие условия | Температура: 0°…50°C; Влажность: 5…80% | ||
| Габаритные размеры | 190 × 170 × 40 мм | ||
| Масса | 0,5 кг | ||
Комплект поставки АКИП-75444A:
| Наименование | Количество |
|---|---|
| Цифровой запоминающий USB-осциллограф АКИП-75444A | 1 |
| Кабель Y-USB | 1 |
| Адаптер питания | 1 |
| ПО на CD-диске | 1 |
| Руководство по эксплуатации на CD-диске | 1 |
| Пробник | 4 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63649-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
