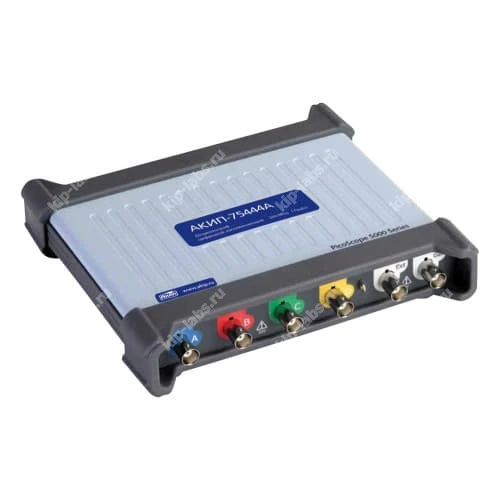

АКИП-75244D - USB-осциллограф цифровой запоминающий

Назначение и принцип: АКИП-75244D - USB-осциллограф цифровой запоминающий

АКИП-75244D представляет собой USB-осциллограф цифровой запоминающий, используемый для регистрации и предварительного анализа электрических сигналов в лабораторных и сервисных помещениях, при этом производитель - АКИП и прибор классифицируется среди осциллографов.

Изделие снято с производства. По вопросам наличия аналогов и уточнениям обращайтесь к производителю АКИП.

Функциональные опции

Прибор фиксирует временные формы сигналов и передаёт накопленные данные по USB на ПК, что позволяет сохранять отсчёты и выполнять последующий анализ на компьютере.

• регистрация формы сигнала
• передача данных через USB
• визуализация осциллограмм на ПК
• сохранение измерений для последующей обработки

Сферы использования

На практике осциллограф применяют в лабораторных исследованиях и в ремонтных мастерских, при этом он часто используется также в учебных аудиториях и на стендах наладки оборудования.

При эксплуатации уместна дискретность измерений. При калибровке рекомендуется сверять показания с эталонными сигналами.

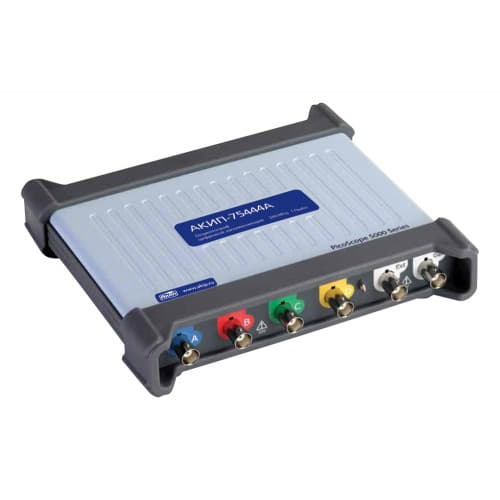

Описание USB-осциллографа АКИП-75244D:

Устройства серии АКИП-75244D предназначены для изучения формы сигналов и измерения их амплитудных и временных характеристик, причём они ориентированы на проведение исследовательских и сервисных задач.

Линейка компактных USB-осциллографов АКИП-75000 ориентирована на портативное использование и дополняется возможностью выбора аппаратного разрешения АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит, а также наличием программного режима повышения разрешения (ERes) до 20 бит.

АЦП в рамках новой серии выполнены в виде единой мультиплексорной платы сбора данных и имеют многоядерную структуру. Для 4-х канальных моделей число ядер дискретизации составляет -8, для 2-х канальных моделей – 4.

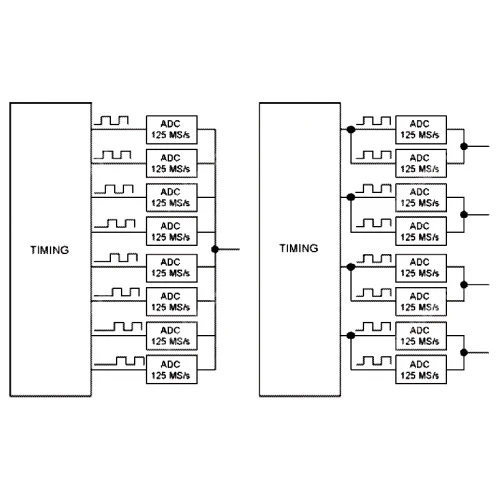

Режимы объединения ядер реализованы для последовательного или параллельного соединения, что позволяет увеличить либо частоту дискретизации, либо реальное вертикальное разрешение; например, при последовательном объединении достигается максимальная частота дискретизации в одноканальном режиме - 1 ГГц при разрешении 8 бит.

На заметку: конструктивная дискретность и опции самокалибровки обеспечивают удобство в ряде задач. В работе интерфейсы и возможности декодирования служат условием интеграции с существующими системами.

Отличительные особенности АКИП-75244D:

• «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
• Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит
• Осциллограф: 2/4 канала
• Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
• Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
• Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ
• Максимальный объем памяти до 512 МБ (в зависимости от модели)
• Автоизмерения (26 параметров); курсорные измерения (U; T)
• Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
• Допусковый контроль (тест по маске)
• Декодирование сигналов CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
• Функциональный генератор: синус, прямоугольник, треугольник, пост. напряжение /DC, ГКЧ
• Цифровые фильтры, математика
• Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка
• Интерфейс USB , ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
• Гарантия 5 лет, масса 900 г
• Опробуйте возможности комплектного ПО Picoscope 6 до приобретения осциллографа (демо-режим): файлы.
