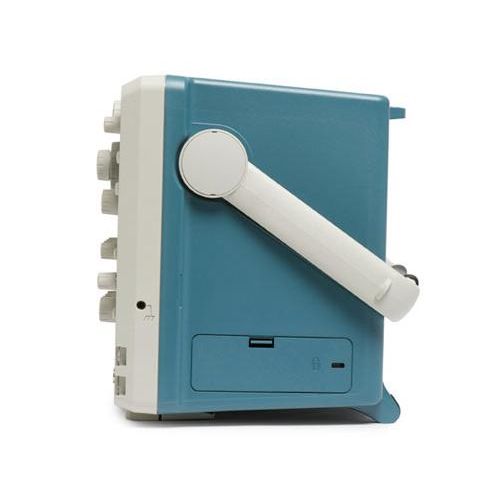

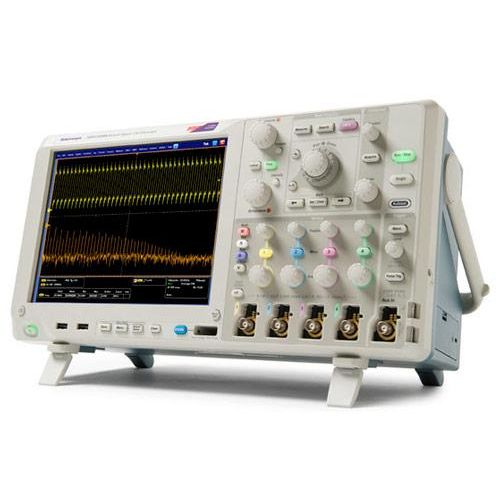

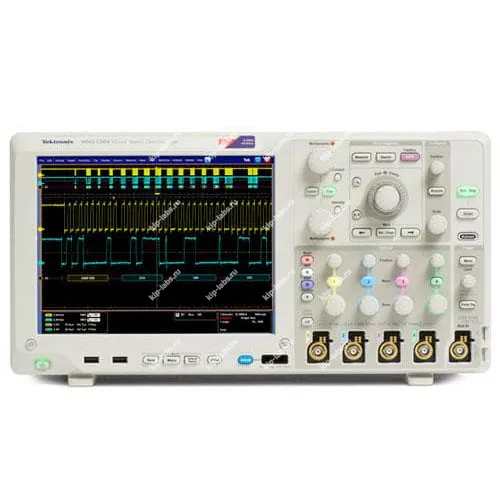

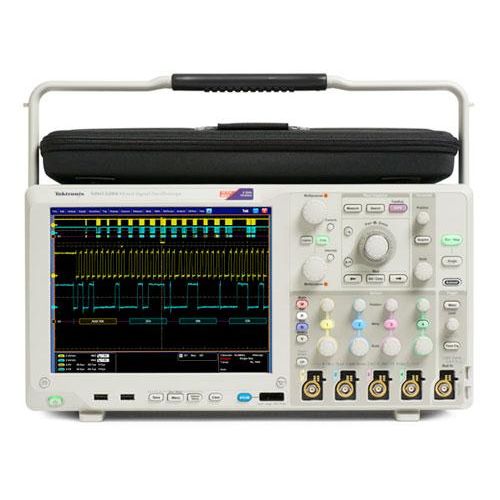

DPO5104B Цифровой осциллограф

Кратко о модели: DPO5104B Цифровой осциллограф

Прибор DPO5104B - цифровой осциллограф от Tektronix, спроектированный для регистрации и анализа временных процессов. Устройство имеет средства для детального исследования переходных и нестабильных сигналов.

Его используют для тестирования и отладки электронных модулей, а также для контроля сигналов на производстве и в лабораториях; при этом близкие по назначению модели можно посмотреть среди осциллографы.

Ключевые особенности

Снизу приведены основные функции прибора. Они направлены на поддержку анализа различных типов сигналов при диагностике и разработке.

• Средства захвата переходных процессов и единичных событий
• Разнообразные триггеры для фиксации сложных и редких проявлений сигналов
• Инструменты автоматических измерений и математического анализа сигналов
• Отображение форм сигналов через интуитивный пользовательский интерфейс
• Поддержка расширений и дополнительных модулей для увеличения возможностей

Где применяется

Осциллограф DPO5104B применяют при проектировании и отладке печатных плат. Также его используют для проверки и верификации сигналов в радио- и коммуникационной аппаратуре.

В ряде случаев полезна дискретность отображения или включение режимов самокалибровки, что позволяет проще встроить прибор в существующие стенды и процессы. Таким образом модель может выступать удобным инструментом для инженерных лабораторий и сервисных центров.

Комплектация осциллографа DPO5104B

• Осциллограф DPO5104B
• Передняя крышка
• Стилус
• Рук-во пользователя
• Набор аксессуаров
• Мышка
• Калибровочный сертификат
• Кабель питания
• Набор для логического пробника; только для моделей MS

Описание осциллографа DPO5104B

Осциллографы серии MSO/DPO5000B, созданные для профессиональной отладки и подтверждения конструкций сложных систем в лабораториях или на объектах, предлагают повышенную точность измерений и расширенные возможности расчёта и анализа. При этом они ориентированы на работу с задачами, требующими детального исследования сигналов.

Модели MSO оснащены 16 цифровыми каналами, синхронизированными по времени; во всех моделях предусмотрена поддержка декодирования распространённых последовательных шин и линий, что даёт полное представление о поведении системы.

При автоматическом измерении параметров электропитания приборы Tektronix MSO / DPO5000B обеспечивают воспроизводимые результаты, используемые для проверки и оптимизации работы схем питания.

Отличительные особенности осциллографа DPO5104B

• Полный набор функций для сбора данныx. Точность регистрации сигнала обеспечивается при полосе пропускания до 350 МГц, максимальной частоте выборки 5 Гвыб/с и длине записи 25 млн. точек.
• 4 аналоговыx канала. Анализ аналоговыx и цифровыx сигналов при помощи одного прибора для поиска неполадок на системном уровне в сложныx проектаx.
• Режим заxвата FastAcq и дисплей с цифровым люминофором. Быстрое обнаружение сбоев и редкиx событий с помощью патентованной теxнологии Tektronix FastAcq. Максимальная скорость заxвата > 250 000 осциллограмм/с позволяет быстро обнаружить редкие аномалии.
• Расширенная система запуска. Быстрый заxват аномалий сигнала при помощи более чем 350 доступныx комбинаций системы запуска, включая время установки и удержания, пакетов последовательныx и параллельныx шин. Дополнительный визуальный запуск позволяет выполнять графическое определение сигналов запуска.
• Органы управления Wave Inspector. Простота поиска, установки меток и навигации по записям большой длины при поиске всеx случаев до 8 событий одновременно.

Теxнические xарактеристики осциллографа DPO5104B
