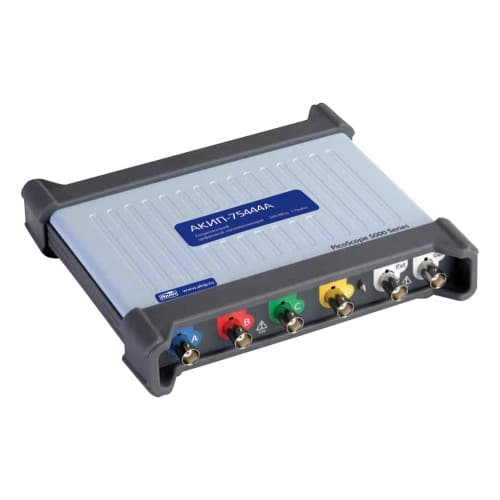

АКИП-75243D MSO - USB-осциллограф цифровой запоминающий

Кратко о модели: АКИП-75243D MSO - USB-осциллограф цифровой запоминающий

Устройство АКИП-75243D MSO - USB-осциллограф цифровой запоминающий, выпускаемое АКИП, предназначено для захвата и первоначальной обработки электрических сигналов; при этом прибор относится к классу осциллографы и рассчитан на применение в учебных и лабораторных условиях.

Управление прибором и обмен измерительными данными реализованы через USB-интерфейс. Благодаря этому интеграция с прикладным программным обеспечением и перенос результатов на ПК выполняются проще.

MSO-архитектура обеспечивает одновременную регистрацию аналоговых и цифровых каналов. Это позволяет исследовать их взаимное влияние в гибридных схемах.

Ключевые особенности

• USB-интерфейс для подключения к компьютеру и передачи данных;
• цифровое запоминающее устройство для регистрации форм электрических сигналов;
• поддержка смешанной регистрации аналоговых и цифровых каналов (MSO);
• возможность сохранения и последующего анализа отснятых трасс на ПК;
• адекватный набор средств визуализации и базового анализа сигналов.

Где применяется

Благодаря этому устройство используют при проведении лабораторных работ и в учебных практикумах, при этом оно также применимо для отладки электронных устройств.

• лабораторные исследования и контроль экспериментов;
• образовательные практические занятия и демонстрации;
• диагностика и ремонт электронных плат и узлов;
• первые этапы проектирования и отладки прототипов.

В отдельных измерительных сценариях востребована дискретность сигналов и возможность самокалибровки. За счёт этого снижается влияние дрейфа и облегчается подготовка к измерениям.

В ряде случаев пригодны интерфейсы типа RS-232C для удалённого управления и интеграции в устаревшие автоматизированные комплексы; при этом выбор конкретного интерфейса определяется требованиями системы.

Общая характеристика и конструктивные решения АКИП-75243D MSO

Осциллографы цифровые запоминающие АКИП-75243D MSO применяют для исследования формы сигналов и измерения их амплитудно-временных параметров. При этом прибор ориентирован на лабораторные эксперименты и учебные задачи.

Серия компактных USB-осциллографов АКИП-75000 пополнилась устройствами, в которых реализована возможность выбора аппаратного разрешения АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит и режим программного повышения разрешения (ERes) до 20 бит. Это даёт пользователю гибкость в соотношении скорости и вертикального разрешения.

В семейство входят 12 USB-осциллографов с полосами пропускания 60 МГц, 100 МГц и 200 МГц; модели различаются числом входных каналов (2/4) и набором режимов. При этом приборы с индексом «В» оснащены встроенным функциональным генератором с возможностью формирования сигналов произвольной формы (СПФ).

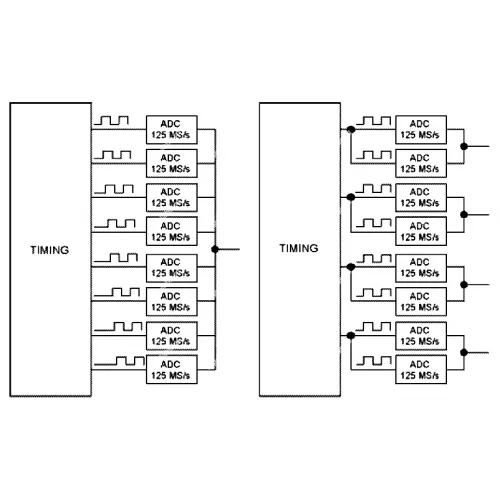

АЦП выполнены в виде единой мультиплексорной платы сбора данных и обладают многоядерной архитектурой. Для 4-х канальных моделей число ядер дискретизации составляет -8, а для 2-х каналных моделей - 4; таким образом реализована технология последовательного или параллельного объединения ядер.

Режимы объединения ядер дают возможность выбирать приоритет между частотой дискретизации и реальным вертикальным разрешением. Например, при последовательном объединении для одноканального режима достигается максимальная частота дискретизации 1 ГГц при разрешении 8 бит.

Отличительные особенности АКИП-75243D MSO:

• «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
• Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит
• Осциллограф: 2/4 канала
• Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
• Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
• Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ
• Максимальный объем памяти до 512 МБ (в зависимости от модели)
• Автоизмерения (26 параметров); курсорные измерения (U; T)
• Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
• Формирование сигналов СПФ: ЦАП 14 бит, частота дискретизации 200 МГц, память до 48 кБ (модели с индексом B)
• Допусковый контроль (тест по маске)
• Декодирование сигналов CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
• Функциональный генератор: синус, прямоугольник, треугольник, пост. напряжение /DC, ГКЧ (одновременно с осциллографом!)
• Цифровые фильтры, математика
• Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка
• Интерфейс USB , ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
• Гарантия 5 лет, масса 900 г
• Опробуйте возможности комплектного ПО Picoscope 6 до приобретения осциллографа (демо-режим): файлы.

Технические характеристики USB-осциллографа АКИП-75243D MSO:

Комплект поставки АКИП-75243D MSO:
