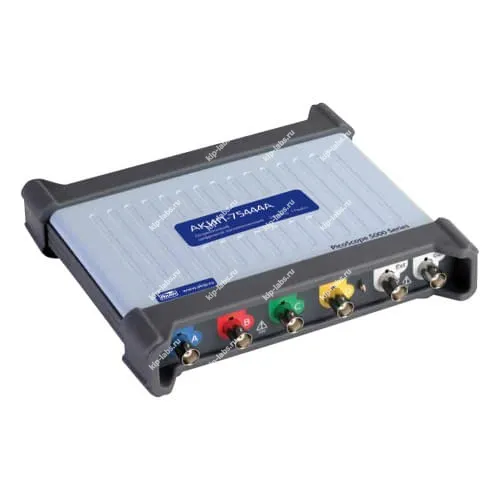

Описание модели: АКИП-75242B - USB-осциллограф цифровой запоминающий
Осциллограф АКИП-75242B - USB-осциллограф цифровой запоминающий от АКИП снят с производства, при этом сведения о наличии запасных частей и условиях сервисного обслуживания следует запрашивать у производителя.
Прибор относится к классу осциллографы и входит в группу радиоизмерительные приборы. При этом устройство спроектировано для работы по USB с возможностью цифровой записи сигналов.
При необходимости уточняйте отдельно сведения о дискретности и опциях самокалибровки, а также список доступных интерфейсов и поддерживаемых форматов обмена данными.
Преимущества
- USB-интерфейс - обеспечивает лёгкую интеграцию с персональным компьютером.
- Режим цифровой записи сигналов для последующего анализа.
- Компактный форм‑фактор, удобный для использования в полевых условиях и в лаборатории.
Область применения
- Выполнение лабораторных измерений и исследовательских задач.
- Диагностика и регулировка радиоэлектронной аппаратуры в сервисных центрах.
- Использование в учебных лабораториях и при практических занятиях по электронике.
Техническое описание USB-осциллографа АКИП-75242B:
Осциллограф АКИП-75242B применяется для исследования формы электрических сигналов. При этом прибор предназначен для измерения амплитудных и временных параметров.

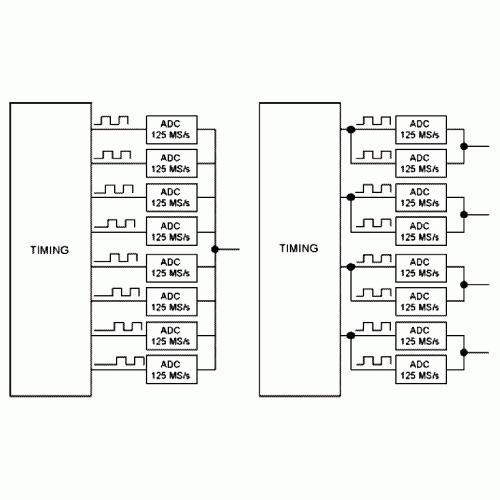

АЦП выполнен в виде единой мультиплексорной платы сбора данных и обладает многопроцессорной архитектурой. Для 4-х канальных версий число ядер дискретизации равно 8, а для двухканальных - 4, что позволило в серии АКИП-75000 реализовать технологию последовательного и параллельного объединения нескольких ядер АЦП для увеличения частоты дискретизации либо улучшения вертикального разрешения.
Режимы объединения дают пользователю возможность выбирать приоритет между скоростью дискретизации и вертикальным разрешением, тем самым повышая адаптивность прибора для конкретных измерительных задач. При последовательном объединении ядер достигается максимальная частота дискретизации; в одноканальном режиме она составляет 1 ГГц при разрешении 8 бит.
Параллельное объединение ядер АЦП применяется для уменьшения ошибок квантования и повышения вертикальной дискретности. В этом режиме разрешение каждого активного канала достигает 14 бит при дискретизации 125 МГц; при использовании двух каналов вертикальная разрядность увеличивается до 15 бит, а в одноканальном режиме при объединении всех входов разрядность АЦП составляет 16 бит при максимальной частоте дискретизации 62,5 МГц.
Питание прибора организовано от сетевого адаптера; при необходимости питание может осуществляться от ПК (ноутбука) посредством интерфейсного USB-кабеля Y-образного типа с двумя параллельными входами. В комплект поставки входит: ПО, необходимые принадлежности и осциллографические пробники по числу каналов.
Модернизированные модели серии АКИП-75000 продолжают развитие модельного ряда предыдущих USB-осциллографов АКИП-4106…4124.
При необходимости параметры дискретности и опции самокалибровки следует рассматривать отдельно. Также информацию о поддерживаемых интерфейсах и форматах обмена рекомендуется уточнять заранее.
Отличительные особенности АКИП-75242B:
- «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
- Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит
- Осциллограф: 2/4 канала
- Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
- Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
- Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ
- Максимальный объем памяти до 512 МБ (в зависимости от модели)
- Автоизмерения (26 параметров); курсорные измерения (U; T)
- Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
- Формирование сигналов СПФ: ЦАП 14 бит, частота дискретизации 200 МГц, память до 48 кБ (модели с индексом B)
- Допусковый контроль (тест по маске)
Технические характеристики USB-осциллографа АКИП-75242B:
| Параметр | Значение | |
|---|---|---|
| Канал вертикального отклонения | ||
| Число входных каналов | 2 | |
| Полоса пропускания (-3 дБ) | 0…60 МГц (все режимы) | |
| Ограничение полосы пропускания | 20 МГц | |
| Коэф. отклонения (Коткл.) | 20 мВ/дел…4 В/дел | |
| Вид входа | открытый, закрытый | |
| Погрешность установки Коткл. | ±50 мВ … ±20 В | ≥ 12 бит: ± 1 % от полной шкалы; 8 бит: ± 3 % от полной шкалы |
| ±10 мВ … ±20 мВ | Все режимы: ± 5 % от полной шкалы | |
| Время нарастания | 5,8 нс | |
| Входной импеданс | 1 МОм±1% / 13 пФ±1 пФ | |
| Входное напряжение | ± 10 мВ … ± 20 В (11 диапазонов) | |
| Постоянное смещение | ±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ) | |
| ±2,5 В (диапазоны: 500 мВ, 1, 2 В) | ||
| ±20 В (диапазоны: 5, 10, 20 В) | ||
| Защита от перенапряжения | ± 100 В (DC + ACпик) | |
| Канал горизонтального отклонения | ||
| Коэф. развертки (Кразв.) | 2 нс…1000 с/дел | |
| Погрешность установки Кразв. | ± 50 ppm (± 0,005 %) | |
| Режимы работы | Основной, ZOOM окна, X-Y | |
| Джиттер синхронизации, скз | ≤ 3 пс | |
| Синхронизация | ||
| Источники синхросигнала | Любой из 4-х каналов, внешняя синхронизация | |
| Условия запуска развертки | Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый | |
| Режим запуска | Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память) | |
| Вход внеш. синхронизации | 60 МГц, 1 МОм±1% / 13 пФ±1 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик) | |
| Аналого-цифровое преобразование | ||
| Разрешение по вертикали | 8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо | |
| Частота дискретизации на канал (однокр. сигнал) | 8 бит | |
| 1 канал | 1 ГГц | |
| 2 канала | 500 МГц | |
| 3 канала | 250 МГц | |
| 4 канала | 250 МГц | |
| Эквивалентная частота дискретизации | 2,5 ГГц | |
| Длина памяти (при объедении) | 8 бит: 16 МБ | |
| ≥ 12 бит: 8 МБ | ||
| Сегментированная память | 10000 сегментов | |
| Интерполяция | Линейная, Sin X / X | |
| Режимы сбора данных | Выборка, послесвеч., цифровой самописец (100 МБ) | |
| Курсорные измерения | ||
| Функции | ΔU; ΔT; 1/ΔT | |
| Автоматические измерения | ||
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе | |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка | |
| Статистика | Минимум, максимум, СКО | |
| Анализатор спектра | ||
| Диапазон входных частот | 0…60 МГц | |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение | |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса | |
| Глубина БПФ | 128…1048576 точек | |
| Функциональный генератор | ||
| Формы выходных сигналов | Синус, меандр, треугольник, постоянное напряжение (DC) | |
| Диапазон частот | 0,03 Гц … 20 МГц | |
| Погрешн. установки частоты | ± 50 ppm (± 0,005 %) | |
| Выходной уровень | ±2 В; погрешность 1%, на нагрузке 50 Ом | |
| ГКЧ | Прямой/обратный ход | |
| Генератор сигналов произвольной формы | ||
| Частота дискретизации | 200 МГц | |
| Длина памяти СПФ | 16 кБ | |
| Стандартные выходные сигналы | Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, бел. шум, постоянное напряжение, ПСП (PRBS) | |
| Разрешение ЦАП | 14 бит | |
| Время нарастания/спада | < 10 нс | |
| Калибратор | ||
| Выход калибратора пробников | Меандр 1 кГц, 3 Впик-пик, 600 Ом | |
| Декодирование | ||
| Формат последов. данных | CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI | |
| Допусковой контроль | ||
| Статистика (Годен/Не годен) | В допуске, не в допуске, общее кол-во тестов | |
Комплект поставки АКИП-75242B:
| Наименование | Количество |
|---|---|
| Цифровой запоминающий USB-осциллограф АКИП-75242B | 1 |
| Кабель Y-USB | 1 |
| ПО на CD-диске | 1 |
| Руководство по эксплуатации на CD-диске | 1 |
| Пробник | 2 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63649-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
