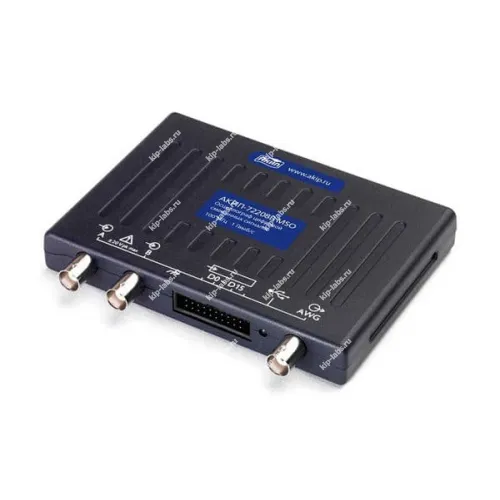

Описание модели: АКИП-72207B MSO - Осциллограф запоминающий
АКИП-72207B MSO - запоминающий осциллограф для многоканального анализа электрических сигналов, рассчитанный на измерение и запись импульсных и периодических форм; при этом устройство выпускает АКИП и предназначено для эксплуатации в лабораторных и сервисных условиях.
Устройство применяют при тестировании и отладке электронных схем, особенно для проверки работы плат и модулей. Также его можно отнести к числу осциллографы, поскольку прибор совмещает функции записи и последующего анализа сигналов.
В приборе реализован комплект измерительных инструментов и разнообразные триггерные режимы, что позволяет оперативно фиксировать и детально исследовать нестабильные или редкие события сигналов; при необходимости следует учитывать дискретность измерений, опцию самокалибровки и возможность подключения через интерфейсы типа RS-232C.
Преимущества
- запись сигналов по нескольким каналам с синхронизацией;
- расширенные триггерные режимы для отбора нужных событий;
- набор средств для автоматизированных измерений и аналитики;
- интерфейс, удобный для отображения временных форм;
- возможность встраивания в стенды для тестирования и наладки.
Область применения
- лабораторные исследования и измерения;
- наладка и отладка электронных устройств;
- контроль аварийных и нестабильных процессов в электронике;
- включение в комплекты диагностического оборудования сервисных центров и производств.
Краткое описание запоминающего USB-осциллографа АКИП-72207В MSO:
Цифровой запоминающий осциллограф АКИП-72207В MSO предназначен для исследования формы сигналов. Также его используют для измерения амплитудных и временных параметров электрических сигналов.
Работа прибора базируется на высокоскоростном аналого‑цифровом преобразовании входного сигнала и дальнейшей цифровой обработке микропроцессором; в результате обработанные данные сохраняются в памяти и отображаются на экране внешнего персонального компьютера.
Управление осуществляется по интерфейсу USB от внешнего ПК, при этом питание прибора подаётся через разъём USB.
Осциллографы серии АКИП-72000B ориентированы на инженеров, выполняющих измерения в полевых условиях, а также на специалистов по диагностике, часто выезжающих на объекты. При необходимости эти портативные USB-осциллографы применяют в электронном дизайне, исследованиях и тестировании, техническом проектировании и отладке, в образовательных программах, а также при эксплуатации и ремонте.
Отличительные особенности:
- Многофункциональность: осциллограф, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG), анализатор последовательных данных в одном компактном корпусе;
- Осциллограф: 2 + 16 каналов, полоса пропускания 70, максимальная дискретизация 1 ГГц (1 канал), 500 МГц (2 канал или 1 цифровой порт), 250 МГц (2 канала + цифровые порты), максимальная память до 64 МБ;
- Продвинутое меню синхронизации и интеллектуального запуска;
- Автоматические (15 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT);
- Создание математических каналов вычислений (30 функций) и пользовательских настроек пробников;
- Цифровая растяжка до x50.000;
- Допусковый контроль
Технические характеристики запоминающего USB-осциллографа АКИП-72207В MSO:
| Параметр | Значение | |||||
|---|---|---|---|---|---|---|
| Канал вертиального отклонени (Аналоговые каналы) | ||||||
| Число входных каналов | 4 канала | |||||
| Полоса пропускания ( - 3 дБ) | 0... 70 МГц | |||||
| Время нарастания | ≤ 7 нс | |||||
| Коэффициент отклонения (Коткл.) | 4 мВ/дел... 4 В/дел | |||||
| Вид входа | Открытый, закрытый | |||||
| Погрешность установки Коткл. | ± 3 % от полной шкалы ± 200 мкВ | |||||
| Диапазоны входящего напряжения | ± 20 мВ ... ± 20 В | |||||
| Диапазон установки смещения | ± 250 мВ (входящее напряжение: ± 20 мВ ... ± 200 мВ) ± 2,5 В (входящее напряжение: ± 500 мВ ... ± 2 В) ± 20 В (входящее напряжение: ± 5 В ... ± 20 В) | |||||
| Входное сопротивление | 1 МОм ± 1% / 16 пФ ± 1 пФ | |||||
| Защита от перенапряжения | ± 100 В (DC + AC пик) | |||||
| Канал горизонтального отклонени | ||||||
| Минимальный коэффициент развертки (Кразв.) | 1 нс | |||||
| Максимальный коэффициент развертки (Кразв.) | 5000 с/дел | |||||
| Погрешность установки Кразв. | ± 50 ppm ( ± 0,005 %) | |||||
| Режимы работы | Основной, ZOOM окно, X-Y | |||||
| Синхронизация | ||||||
| Источники синхросигнала | Любой из аналоговых каналов, цифровые каналы | |||||
| Условия запуска развертки | Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант | |||||
| Режим запуска | Однократный, ждущий, автоколебательный, без синхрон изации, сегмент. развертка, эквивалентный | |||||
| Аналого-цифровое преобразование | ||||||
| Разрешение по вертикали | 8 бит (12 бит в режиме ERES) | |||||
| Интерполяция | Линейная, Sin (X)/х | |||||
| Частота дискретизации | 1 ГГц (1 канал), 500 МГц (2 канала) | |||||
| Эквивалентная частота дискретизации | Остальные модели: 10 ГГц | |||||
| Максимальная длина памяти: 2 канала 4 канала MSO | 64 МБ 64 МБ 64 МБ | |||||
| Режимы сбора данных | Выборка, послесвечение, цифровой самописец (ROLL) | |||||
| Курсорные измерения | ||||||
| Функции | ΔU; ΔT; 1/ΔT | |||||
| Автоматические измерения | ||||||
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе | |||||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка | |||||
| Статистика | Максимум, минимум, среднее, СКО | |||||
| Анализатор спектра | Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD | |||||
| Математика | ||||||
| Функции | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, m in, max, average, peak, delay и другие | |||||
| Операторы | Любой аналоговый или цифровой канал, опорная осциллогр. (ref), время, число - π (пи) | |||||
| Анализатор спектра | ||||||
| Диапазон входных частот | 0... 70 МГц | |||||
| Индикация спектрограммы | Амплитуда, среднее значение, удержание пика | |||||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса. | |||||
| Глубина БПФ (точек) | 128... 1.048.576 точек (1 М) | |||||
| Декодирование последовательных данных | ||||||
| Формат данных | 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I2C, I2S, LIN, PS/2, SPI, SENT, UART/RS-232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа) | |||||
| Допусковый контроль | ||||||
| Статистика (Годен/ Не годен) | В допуске, не в допуске, общее кол-во тестов | |||||
| Канал вертиального отклонени | ||||||
| Число каналов | 16 (2 порта по 8 каналов каждый) | |||||
| Входной разъем | 2,54 мм 2х10 контактны разъем | |||||
| Максимальная частота | 100 МГц (200 Мбит/с) | |||||
| Минимальный временной интервал | 5 нс | |||||
| Входной импеданс | 200 кОм ( ± 2%) / (8 ± 2) пФ | |||||
| Пороговый уровень | TTL, CMOS, ECL, PECL, заданный (- 5...+5 В) | |||||
| Погрешность установки порога | ± 350 мВ (с учетом гистерезиса) | |||||
| Входное напряжение | ± 20 В (защита от перенапряжения ± 50 В) | |||||
| Задержка между каналами | 2 нс | |||||
| Общие данные | ||||||
| Источник питания | USB порт | |||||
| Интерфейс | USB 2.0 (совместимый с USB 3.0) | |||||
| Масса, не более | 0,2 кг | |||||
Комплект поставки USB-осциллографа АКИП-72207В MSO:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф АКИП-72207B MSO | 1 |
| 2 | Кабель USB | 1 |
| 3 | ПО на CD - диске | 1 |
| 4 | Руководство по эксплуатации на CD - диске | 1 |
| 5 | Пробники | 2 |
| 6 | Кабель цифровых каналов | 1 |
| 7 | Набор микрозажимов (2х10) | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
