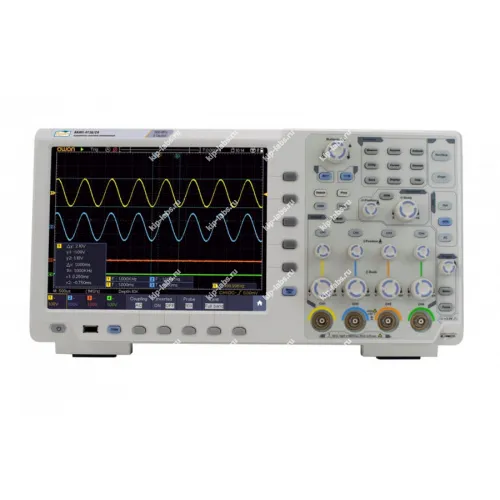

АКИП-4136/1А осциллограф цифровой

Назначение и принцип: АКИП-4136/1А осциллограф цифровой

Прибор предназначен для записи и последующего анализа временных форм электрических сигналов. Он обеспечивает визуальное представление осциллограмм и включает инструментарий для выполнения измерительных операций.

Аппарат выпускает АКИП, при этом устройство фиксирует изменение напряжения по времени и строит графическое отображение на экране, что помогает оценивать форму, амплитуду и временные характеристики сигналов; кроме того, прибор относится к классу осциллографы.

Функциональные опции

В устройстве доступны стандартные режимы управления входом и триггером. Это позволяет задавать условия захвата и контролировать параметры измерений.

• регистрация осциллограмм
• измерение амплитудных и временных параметров
• настройка триггерных условий
• масштабирование и сдвиг отображения по осям
• экспорт/фиксация результатов измерений

Сферы использования

На практике модель применяют при наладке и диагностике радиоэлектронных устройств, в учебных лабораториях и при испытаниях аппаратуры, тем самым используя прибор для контроля и верификации параметров схем.

В работе часто критична дискретность выборки и возможность самокалибровки для обеспечения повторяемости результатов. При калибровке удобен интерфейс передачи данных, например RS-232C, который упрощает передачу и архивирование измерений.

Техническое описание цифрового осциллографа АКИП-4136/1А

АКИП-4136/1А - двухканальный цифровой осциллограф с функциями мультиметра, предназначенный для точного контроля колебаний электрического сигнала. Он также выполняет измерения силы тока, напряжения и частоты, а также прозвонку электрических цепей.

Устройство пригодно для отладки, обслуживания и сборки радиоэлектронных изделий. Наличие двух входов позволяет одновременно отслеживать сигналы в двух точках, что сокращает время выполнения операций примерно в два раза.

Показания выводятся на цветной жидкокристаллический экран, при этом пользователь может сравнивать результаты, полученные по двум каналам.

Для обработки сигналов предусмотрены режимы «послесвечение», «усреднение» и «пиковый детектор». Усреднение снижает влияние помех и выводит усреднённую осциллограмму, «пиковый детектор» фиксирует выбросы и помехи, а режим «послесвечение» служит для наблюдения быстро изменяющихся участков с их цветовым выделением для повышения наглядности.

Осциллограф поддерживает математическую обработку данных, при этом встроенная интерполяция sin x/х улучшает качество графического представления сигналов.

Прибор обладает расширенными возможностями синхронизации. Реализована попеременная синхронизация по двум каналам, что обеспечивает стабильный захват двух независимых сигналов.

Ключевые характеристики:

• Количество каналов: 2 или 4 (в зависимости от модели)
• Полосы пропускания: 350, 500 МГц
• Максимальный объем памяти: 400 МБ
• Максимальная частота дискретизации: 5 ГГц
• Режимы сбора данных: выборка, пиковый детектор, усреднение (4 /…/ 128)
• Интерполяция: Sin X/х, линейная
• Более 40 видов автоматических измерений параметров, курсорные измерения
• Скорость обновления экрана: до 600.000 осц./с
• Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√), фильтры
• Частотный анализ (БПФ)
• Функция частотомера, 6 разрядов
• Функция анализа частотных характеристик (диаграммы Боде)
• Генератор сигналов: 50 МГц, 250 Мвыб/с, 14 бит
• Мультиметр: 4,5 разряда, 1000 В (DC), 750 В (AC)
• Декодирование сигналов: UART/RS232, I2C, SPI, CAN Интерфейсы: USB (host/device), LAN
• Видео выход (VGA)
• Дистанционное управление: команды SCPI
• Емкостный сенсорный экран с поддержкой Multi-touch, диагональ 26,4 см, разрешение 800 x 600

Технические характеристики осциллографа АКИП-4136/1:

Комплектация осциллографа АКИП-4136/1:
