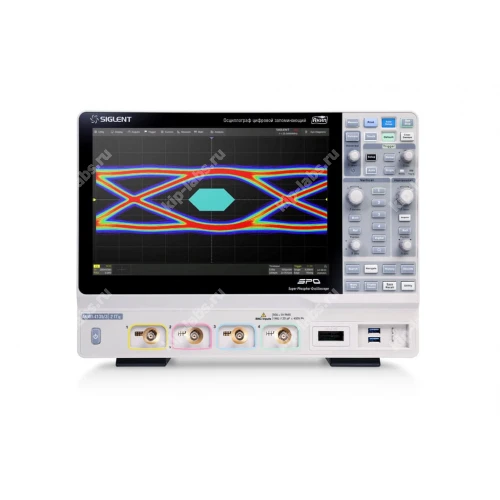

АКИП-4135/2 - Осциллограф цифровой запоминающий

Кратко о модели: АКИП-4135/2 - Осциллограф цифровой запоминающий

Этот цифровой запоминающий осциллограф АКИП-4135/2 производится компанией АКИП. Он разработан для анализа временных форм сигналов и выполнения диагностических измерений, при этом конструкция и набор функций адаптированы для работы в лабораторных и полевых условиях.

Устройство входит в линейку осциллографы и оснащено разнообразными режимами захвата и инструментами анализа, благодаря чему исследование переходных процессов и оценка формы сигналов выполняются быстрее.

Нейтральная фраза-рамка: дискретность настроек и опции самокалибровки позволяют точнее подстраивать параметры. Это сокращает время подготовки к измерениям.

Ключевые особенности

• Цифровой запоминающий захват сигналов с возможностью последующего анализа.
• Комплекс инструментов измерений и визуализации для оценки амплитудных и временных характеристик.
• Удобное представление данных на экране и функции сохранения/экспорта результатов.
• Интерфейс управления, ориентированный на оперативное переключение режимов и параметров.
• Поддержка типичных способов подключения и обмена данными для интеграции в тестовые стенды.

Где применяется

Устройство применяется в лабораторных исследованиях и при обслуживании электронной аппаратуры. Его используют для проверки работоспособности узлов и отладки схемотехники.

Также инструмент подходит для контроля промышленных приборов и проведения учебных практикумов, в результате чего инженеры и студенты получают визуальное представление динамики сигналов и средство для проверки гипотез.

Описание цифрового запоминающего осциллографа АКИП-4135/2

В моделях серии АКИП-4135 реализована технология SPO (Super Phosphor Oscilloscope). Благодаря ей достигается скорость захвата данных до 170000 осциллограмм в секунду в нормальном режиме и до 750000 осциллограмм в секунду в режиме сегментированной развертки; при этом предусмотрена 256-уровневая градация интенсивности свечения луча (яркостная или цветовая в зависимости от частоты повторений).

В приборе также применена цифровая система синхронизации с высокой чувствительностью и низким уровнем джиттера; система поддерживает несколько режимов запуска, включая запуск по последовательным данным.

Стандартные и опциональные инструменты - запись истории сигналов, функции поиска и навигации, тестирование по маске, график Боде, анализ мощности, построение глазковых диаграмм и анализ джиттера - дают возможность регистрировать, сохранять и детально исследовать захваченные формы сигналов. Опции включают генератор произвольной формы до 25 МГц и средства декодирования последовательных интерфейсов, что расширяет диапазон доступного анализа.

Осциллограф оснащён большим емкостным сенсорным экраном с диагональю 30,7 см и разрешением 1280х800, а также удобным пользовательским интерфейсом; поддерживается управление при помощи мыши и удалённое управление через сеть.

Нейтральная фраза-рамка: наличие настроек дискретности и опций самокалибровки делает возможной более точную подстройку без изменения базовых характеристик.

Отличительные особенности:

• 4 аналоговых канала с полосой пропускания до 2 ГГц и частотой дискретизации до 5 ГГц (10 ГГц в режиме ESR) на канал.
• Низкий уровень собственный шумов обеспечивающий установку коэффициента отклонения в диапазоне от 0,5 мВ/дел до 10 В/дел.
• Технология SPO:
  • Скорость захвата данных: до 170000 осц/с (нормальный режим), до 750000 (сегментированная память);
  • Поддержка 256-уровневой уровней интенсивности свечения луча;
  • Максимальная глубина памяти 500 МБ (делится между активными каналами);
  • Инновационная цифровая система синхронизации.
• Широкий набор видов синхронизации с поддержкой синхронизации по выделенной зоне (до 2-х зон).
• Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN, опционально - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester.
• Режим сегментированной памяти, разделение максимальной длины записи на несколько сегментов (до 80000) в соответствии с условиями схемы синхронизации, с очень малым межсегментным временем (≤ 1,3 мкс).
• Режим HISTORY – запись (до 80000 кадров) и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий.
• Автоматические измерения более чем 50 параметров, поддержка статистики с построением гистограммы, трека, тренда, возможность измерения на выделенном с помощью курсоров участке осциллограммы.
• 4 математических кан

Технические характеристики цифрового осциллографа АКИП-4135/2

Комплект поставки цифрового запоминающего осциллографа АКИП-4135/2
