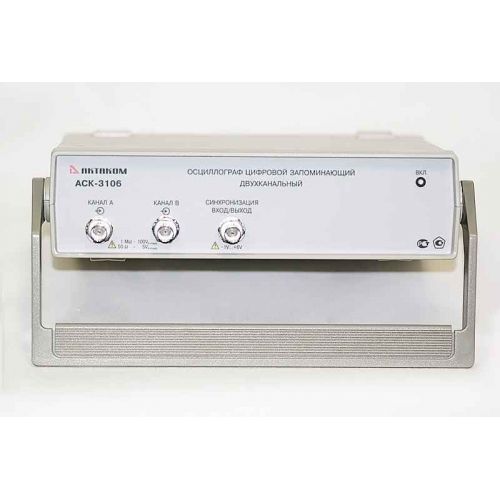

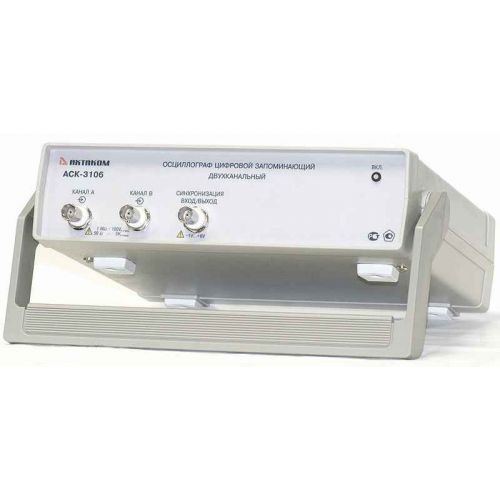

Описание модели: АСК-3106 Осциллограф цифровой запоминающий
АСК-3106 - цифровой запоминающий осциллограф, предназначенный для регистрации и визуализации электрических сигналов. Прибор выпускается Актаком и входит в число осциллографы.
Устройство осуществляет цифровую запись осциллограмм, при этом предусмотрена их последующая обработка и анализ; также поддерживаются дискретизация и стандартные интерфейсы для передачи сохранённых данных.
Плата-приставка к персональному компьютеру АСК-3106 разработана для выполнения разнообразных осциллографических измерений в задачах электроники, разработок и научно-исследовательских работ. Для работы требуется ПК с параллельным портом LPT или с USB-портом.
Виртуальный осциллограф АСК-3106 предоставляет два независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц; для каждого канала предусмотрен аппаратный буфер объёмом 131071 выборок. Входное сопротивление переключается программно и может устанавливаться на 1 МОм или 50 Ом; дискретность выборки обычно достаточна для типичных лабораторных задач.
Преимущества
- Интерфейс обеспечивает быстрый доступ к ключевым функциям.
- Поддерживается сохранение измерений и экспорт данных для последующей внешней обработки.

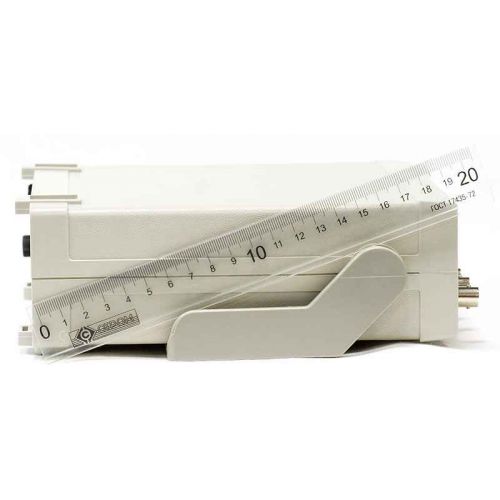

- Прибор имеет компактные размеры и портативную конструкцию; это упрощает эксплуатацию в полевых условиях.
Область применения
Осциллограф используют при отладке и контроле электронных цепей, а также для анализа временных форм сигналов, при этом прибор применим в сервисном обслуживании и для учебно-лабораторных задач.
Дополнительная комплектация двухканального цифрового запоминающего USB осциллографа АСК-3102 1М.
- HP-9150 - щуп осциллографический на 150 МГц - переключаемый коэф. деления 1:1/1:10/Ref
- HP-9258 - щуп осциллографический на 250 МГц - коэф. деления 1:100
- BNC кабель PTL-923 и PTL-924

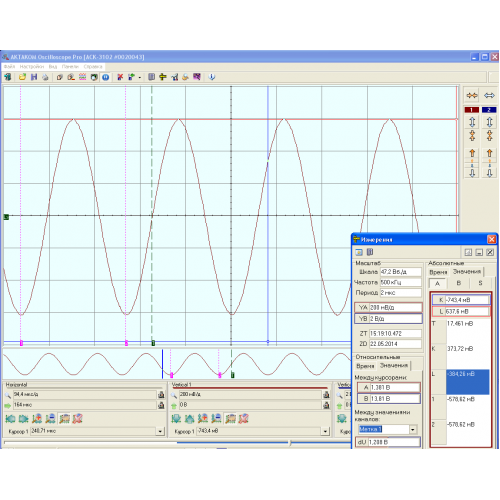

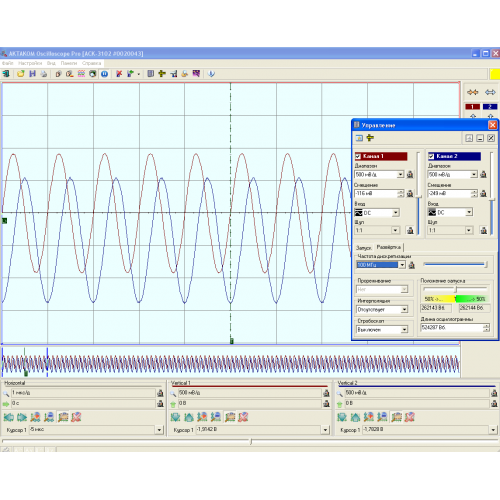

- Программное обеспечение
Отличительные особенности 2-х канального USB осциллографа АСК-3106:
- Дискретизация до 100 МГц в режиме реального времени;
- 2 или 4 независимых канала с полосой до 100 МГц на канал;
- Большая, определяемая пользователем длина записи - до 132 кБ на канал;
- Произвольно настраиваемый режим предзаписи/послезаписи;
- Высокая чувствительность (от 2 мВ/дел);
- Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы;
- Интерфейс - USB 1.1;

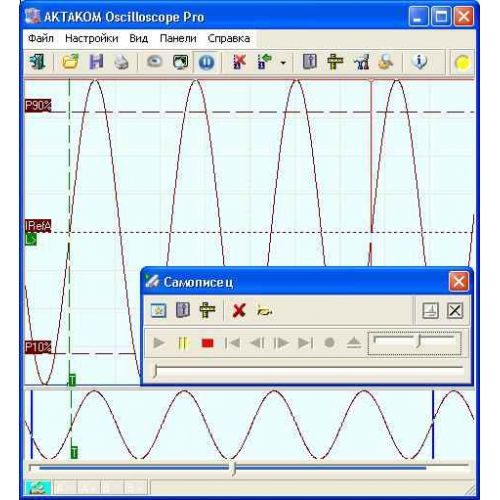

- Режим (безбумажного) самописца, аварийная сигнализация;

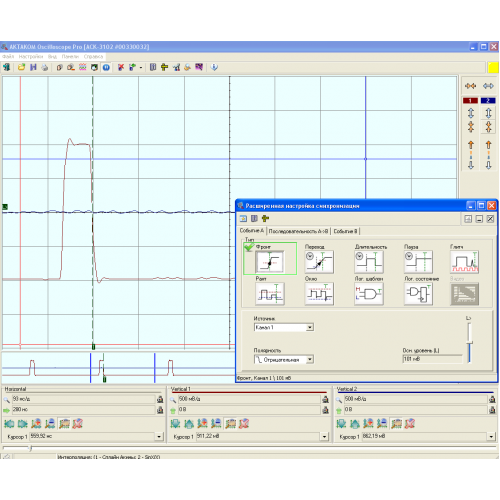

- Кнопка автоматической настройки развертки/синхронизации;
- Автоматические измерения, в том числе определение фазового сдвига;
- Статистические измерения и построение гистограмм;

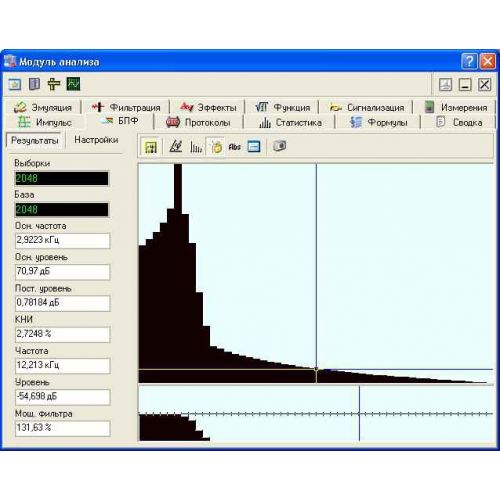

- Спектроанализатор (БПФ);
- Цифровое послесвечение;
- Цифровая фильтрация;
- Программная эмуляция входного сигнала;
- Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением;
- Сохранение данных и конфигурации прибора;
- Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы.
Технические характеристики 2-х канального USB осциллографа АСК-3106:
| Параметр | Значение |
|---|---|
| Вертикальная развертка | |
| Число делений экрана | 8 |
| Число пикселей на деление | 32 |
| Диапазон отклонения | 2 мВ/дел...10 В/дел с шагом 1-2-5 |
| Погрешность | ±2,5% |
| Частотный диапазон по уровню –3 дБ | DC: 0 Гц...100 МГц AC: 1,2 Гц...100 МГц |
| Время нарастания переходной характеристики | Макс. 6,5 нс |
| Разделение каналов | Мин. –40 дБ во всем частотном диапазоне |
| Входной импеданс | 1 МОм +5% –3% или 50 Ом ±2 % |
| Подстройка погрешности входного сопротивления | Цифровая для абсолютной погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа |
| Входная емкость | 20 пФ ±1 пФ |
| Максимальное входное напряжение | ±100 В в любом диапазоне |
| Синхронизация | |
| Источник синхронизации | Канал А, канал В, внешний вход синхронизации |
| Установка порога | Канал А и канал В во всем отображаемом диапазоне. Внешн. фиксир. +1,2 В |
| Выбор фронта синхронизирующего сигнала | Передний или задний фронт |
| Минимальный период повторения синхронизирующего импульса | 20 нс |
| Минимальная длительность синхронизирующего импульса | 10 нс |
| Диапазон напряжений на входе внешней синхронизации | –1...+6 В |
| Подключение и подстройка синхронизации | Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц |
| Горизонтальная развертка | |
| Доступные режимы | Развертка после события синхронизации Развертка до события синхронизации (режим предзаписи) Непрерывный сбор данных (режим самописца) |
| Размер данных | Обычный режим - 130000 точек. Отношение доли данных до и после события - любое. Режим самописца - ограничивается доступным дисковым пространством (встроенный просмотр - файлы размером не более 2 Гб) |
| Время развертки | Обычный режим - 10 нс/выборку...1 мс/выборку. Режим самописца - 10 мкс/выборку...1 час/выборку |
| Погрешность развертки | Не более 2% |
| Встроенный генератор | |
| Выходной разъем | BNC, совмещен с входом внешней синхронизации |
| Выходной импеданс | Около 150 Ом |
| Выходной сигнал | Прямоугольный, со скважностью 2 |
| Частота выходного сигнала | 1 кГц |
| Выходное напряжение | Около 3,5 В от пика до пика |
| Питание | |
| Сетевой адаптер | +6,5 В |
| Встроенный блок питания | 220 В |
Комплект поставки АСК-3106:
| № | Наименование | Количество |
|---|---|---|
| 1 | 2-х канальный USB осциллограф - приставка к ПК АСК-3106 | 1 |
| 2 | Кабель для соединения устройства с USB–портом | 1 |

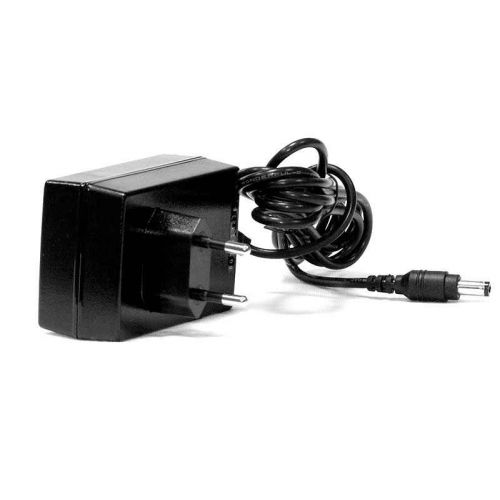

| 3 | Сетевой адаптер 6,5 V | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Программное обеспечение (в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя) | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 40253-08 |
| Производитель | Актаком |
| Страна производитель | Россия |
