Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12953
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
89 830₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-4131/1А

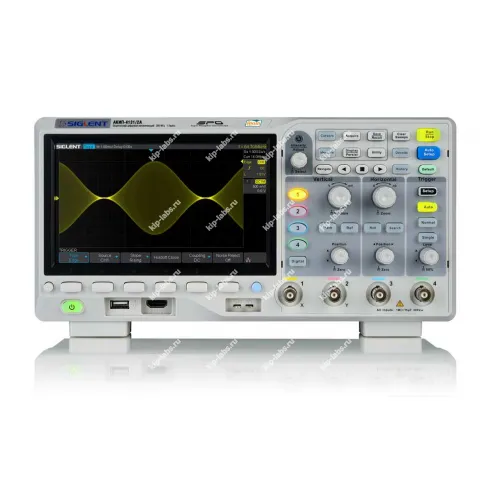

Назначение и принцип: АКИП-4131/1А - Осциллограф цифровой запоминающий
Прибор АКИП-4131/1А служит для регистрации и показа электрических сигналов во временной области; устройство востребовано при диагностике и ремонте электронных изделий и входит в ассортимент АКИП.
Осциллограф преобразует входной аналоговый сигнал в цифровой вид и сохраняет выборки в памяти, что позволяет затем просмотреть и детально проанализировать форму и временные параметры импульсов; схожие приборы представлены в разделе осциллографы.
Функциональные опции
Встроенный набор функций ориентирован на оперативную диагностику и документирование сигналов, при этом режимы записи и триггирования облегчают захват кратковременных событий.
- запоминающий режим с буферизацией кадров для последующего анализа;
- множество режимов триггера для точного выделения исследуемых фрагментов сигнала;
- автоматические средства измерения параметров формы сигнала;
- функции сохранения и экспорта данных для дальнейшей обработки;
- инструменты масштабирования и курсорных измерений для детального исследования.
При эксплуатации возможна необходимость подключения через интерфейсы передачи данных, например RS-232C; это обеспечивает удобство выгрузки результатов и архивирования протоколов измерений.
Уместность дискретности выборки и опций самокалибровки определяется методикой испытаний.
Сферы использования
На практике прибор используют при тестировании и наладке электронных схем; это позволяет фиксировать отклонения в динамике сигналов и оформлять отчёты по результатам испытаний.
- лабораторные исследования и научные работы;
- ремонт и сервисное обслуживание электроники;
- контроль и отладка в учебных заведениях;
- диагностика электроники в производственных условиях.
При калибровке и плановом обслуживании следует руководствоваться указаниями производителя, что сохраняет корректность измерений.
Описание цифрового запоминающего осциллографа АКИП-4131/1А
Осциллографы цифровые запоминающие серии АКИП-4131 предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Автоматические и курсорные измерения позволяют следить за всеми изменениями. Все данные выводятся на цветной экран, что упрощает считывание информации. Прокрутка предыдущих параметров с функцией HISTORY обеспечивает обнаружение предыдущих аномалий.
Отличительные особенности:
- Количество каналов 2
- Полоса пропускания 100 МГц
- Максимальная частота дискретизации 1 ГГц
- Объем памяти на канал 7 МБ (14 МБ – при объединении)
- Высокая скорость обновления экрана до 100.000 осц./сек (до 400.000 осц./сек в режиме сегментированной развертки)
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
- Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП)
- Интерполяция: Sin X/х, линейная
- 38 видов автоматических измерений параметров (включая временные задержки), курсорные измерения
- Режим сегментированной памяти (до 1000 сегментов)
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
- Функция автоустановки параметров развертки, запуска
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
- Частотный анализ (БПФ) при длине памяти 1 МБ
- Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN
- Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN
- Цветной SVGA TFT-дисплей (17,8 см) с регулируемой яркостью
- Русифицированное меню
Технические характеристики цифрового осциллографа АКИП-4131/1А
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…100 МГц |
| Время нарастания | ≤ 3,5 нс |
| Ограничение ПП | 20 МГц |
| Коэффициент отклонения (Коткл.) | 500 мкВ/дел…10 В/дел |
| Погрешность установки Коткл. | ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел |
| Диапазон установки смещения | 500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В |
| Входной импеданс | 1 МОм (± 2 %) / 18 ± 2 пФ |
| Максимальное входное напряжение | 400 Впик (DC+AС пик, ≤ 10 кГц) |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,0025 % |
| Режимы работы | Основной, ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть |
| Режимы запуска развертки | Автоматический, ждущий, однократный |
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
| Предзапуск | 0~100% памяти |
| Послезапуск | 0…10000 делений |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры |
| Чувствительность синхронизации | Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
| Частота дискретизации | 500 МГц на канал (1 ГГц при объединении каналов) |
| Интерполяция | SinX/x, линейная |
| Длина записи | 7 МБ (14 МБ при объединении каналов) |
| Пиковый детектор | 1 нс |
| Режимы работы | Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн. |
| Курсорные измерения | |
| Функции | DU; DT; 1/DT |
| Дополнительные возможности | |
| Функции по вертикали | Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Математика | |
| Функции | +, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ |
| Операторы | Любой аналоговый канал |
| Декодирование | |
| Формат данных | I2C, SPI, UART/RS232, CAN, LIN |
| Дополнительные возможности | |
| Режим HISTORY | Сохранение с временными метками до 80000 осциллограмм |
| Сегментир. память | До 80.000 сегментов |
| Интерфейс | USB, LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT) SVGA, диагональ 17,8 см, 8 × 14 дел (разреш. 800 × 480) |
| Напряжение питания | 100…240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2 |
| Рабочая температура | +10…+40°С; влажность ≤ 85% |
| Габариты | 312 х 134 х 150 мм |
| Масса | 2,5 кг |
Комплект поставки цифрового запоминающего осциллографа АКИП-4131/1А
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой запоминающий АКИП-4131/1А | 1 |
| 2 | Шнур питания | 1 |
| 3 | Делитель 1:1/1: 10 | 2 |
| 4 | Кабель USB | 1 |
| 5 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 69417-17 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
