- Артикул: TBS2074B

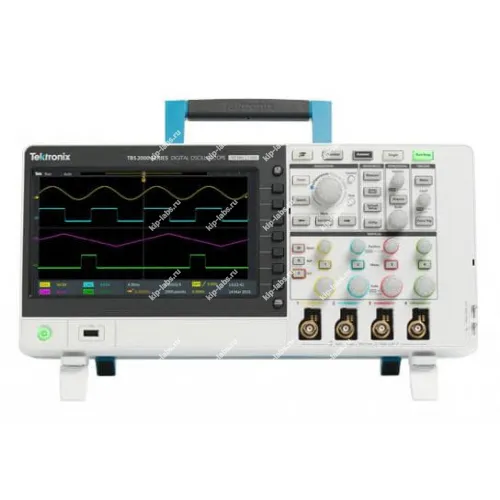

Описание цифрового осциллографа TBS2074B:
Цифровой осциллограф TBS2074B сочетает в себе простоту управления и широкие измерительные возможности, необходимые инженерам для отладки современных электронных устройств.
Органы управления осциллографа TBS2074B включают удобный набор функций для упрощения исследования сигналов, например, функция масштабирования, позволяющая увеличивать изображение для просмотра деталей сигнала, а также поиск и маркировка интересующих событий по всему захваченному сигналу.
Отличительные особенности цифрового осциллографа TBS2074B:
- Модель с 2 аналоговыми каналами;
- Полоса пропускания 70 МГц;
- Частота дискретизации до 2 Гвыб./с;
- Длина записи 5 млн точек по всем каналам;
- 9-дюймовый цветной дисплей WVGA с 15 горизонтальными линиями координатной сетки отображает на 50 % больше;
- Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения;
- Новая схема входного тракта обеспечивает более точные измерения;
- 32 вида автоматизированных измерений, включая быстрое преобразование Фурье, для ускорения анализа сигналов;
- Функция поиска и маркировки событий облегчает идентификацию событий в захваченном сигнале;
- Система HelpEverywhere выдает полезные экранные подсказки для пользователей-новичков;
Технические характеристики цифрового осциллографа TBS2074B:
| Параметр | Значение | |
|---|---|---|
| TBS2074B | ||
| Количество каналов | 4 | |
| Полоса пропускания | 70 МГц | |
| Частота дискретизации | 2 Гвыб./с - половина каналов, 1 Гвыб./с - все каналы | |
| Длина записи | 5 млн. точек | |
| Система вертикального отклонения аналоговых каналов | ||
| Аппаратное ограничение полосы пропускания | 20 МГц | |
| Режимы входа | переменный ток, постоянный ток | |
| Входное сопротивление | 1 МОм ± 1%, 13 пФ ± 1,5 пФ | |
| Диапазон чувствительности по вертикали | от 2 мВ/дел. до 10 В/дел. | |
| Разрешение по вертикали | 8 бит | |
| Максимальное входное напряжение, 1 МОм | 300 В ср. кв., категория электробезопасности II; с пиковым напряжением ≤±450 В | |
| Режимы захвата данных | ||
| Выборка | Захват значений выборок | |
| Обнаружение пиковых значений | Захват глитчей длительностью от 3,5 нс на всех скоростях развертки | |
| Усреднение | Усреднение от 2 до 512 осциллограмм | |
| Высокое разрешение | Усреднение нескольких выборок за один интервал времени регистрации в одну точку осциллограммы | |
| Прокрутка | Прокрутка осциллограммы по экрану справа налево со скоростью развертки, меньшей или равной 40 мс/дел. (400 мс/ дел. при длине записи 20 млн. точек) | |
| Режимы запуска | Автоматический, ждущий и однократный | |
| Диапазон задержки запуска | от 20 нс до 8 с | |
| Типы запуска | ||
| По перепаду | По положительному, отрицательному или любому перепаду сигнала в любом канале. Возможна связь по постоянному току, ФНЧ, ФВЧ и подавление шума. | |
| Длительность импульса | Запуск по положительным или отрицательным импульсам, длительность которых >, <, = или ≠ указанному значению | |
| По ранту | Запуск по импульсу, который пересёк один порог, но не пересёк второй порог перед повторным пересечением первого | |
| Режим входа запуска | связь по постоянному току, ФВЧ (подавление частоты >50 кГц), ФНЧ (подавление частоты <50 кГц), подавление шума (снижение чувствительности) | |
| Чувствительность запуска (тип.) (по перепаду фронта, связь по постоянному току) | Источник сигнала запуска | |
| Вход любого аналогового канала | ||
| Диапазоны уровней запуска | Любой входной канал: ±4,9 делений от центра экрана | |
| Система хранения данных | ||
| Время хранения данных в энергонезависимой памяти (тип.) | Неограниченное время хранения настроек, введенных с передней панели, сохраненных осциллограмм и калибровочных коэффициентов | |
| Часы реального времени | Программируемые часы считают время в годах, месяцах, днях, часах, минутах и секундах | |
| Измерение параметров сигнала | ||
| Курсоры | Время, амплитуда и экранные курсоры | |
| Характеристики экрана | ||
| Тип дисплея | Жидкокристаллический цветной TFT дисплей с диагональю 9 дюймов (228 мм) | |
| Разрешение | 800 × 480 (WVGA) | |
| Представление сигналов | Векторы, переменное послесвечение и бесконечное послесвечение | |
| Координатная сетка | Сетка, без сетки | |
| Формат | YT и XY | |
| Компенсатор пробника | ||
| Амплитуда | 5 В | |
| Частота | 1 кГц | |
| Замок Кенсингтона | Гнездо на задней панели для стандартного замка Кенсингтона | |
| Источник питания | ||
| Напряжение источника питания | от 100 до 240 В ср.кв., ±10 % | |
| Частота источника питания | от 47 до 63 Гц (от 100 до 240 В) от 360 до 440 Гц (от 100 до 132 В) |
|
| Потребляемая мощность | Не более 80 Вт | |
| Электромагнитная совместимость, условия окружающей среды и безопасность | ||
| Температура рабочая | от 0 до +50 °C | |
| Температура хранения | от -40 до +71 °C | |
| Относительная влажность при работе | от 5% до 95% при температуре до +30 °C от 5% до 60% при температуре от +30 °C до +50 °C без образования конденсата |
|
| Относительная влажность при хранения | от 5% до 95% при температуре до +30 °C от 5% до 60% при температуре от +30 °C до +60 °C без образования конденсата |
|
| Высота над уровнем моря рабочая | до 3 000 м | |
| Высота над уровнем моря хранение | до 12 000 м | |
| Габариты и масса | ||
| Размеры (В х Ш х Г) | 201,5 х 412,8 х 128,1 мм | |
| Масса | 4,17 кг, с упаковкой 7 кг | |
| Зазоры для охлаждения | 50 мм с левой и с задней сторон прибора | |
Комплект поставки TBS2074B
| № | Наименование | Количество |
| 1 | Цифровой осциллограф TBS2074B | 1 |
| 2 | Пассивный пробник 10X TPP0100 (на каждый аналоговый канал) | 4 |
| 3 | Руководство по соответствию требованиям безопасности | 1 |
| 4 | Руководство по программированию (скачивается с сайта) | 1 |
| 5 | Калибровочный сертификат | 1 |
Дополнительная комплектация TBS2074B
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | SUP2-BW7T102 расширение полосы пропускания с 70 МГц до 100 МГц для 2-канальных моделей осциллографов серии TBS2000B |
| 2 | SUP2-BW7T104 расширение полосы пропускания с 70 МГц до 100 МГц для 4-канальных моделей осциллографов серии TBS2000B |
| 3 | SUP2-BW7T202 расширение полосы пропускания с 70 МГц до 200 МГц для 2-канальных моделей осциллографов серии TBS2000B |
| 4 | SUP2-BW7T204 расширение полосы пропускания с 70 МГц до 200 МГц для 4-канальных моделей осциллографов серии TBS2000B |
| 5 | SUP2-BW10T202 расширение полосы пропускания со 100 МГц до 200 МГц для 2-канальных моделей осциллографов серии TBS2000B |
| 6 | SUP2-BW10T204 расширение полосы пропускания со 100 МГц до 200 МГц для 4-канальных моделей осциллографов серии TBS2000B |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 79929-20 |
| Производитель | Tektronix |
| Страна производитель | США |
| Гарантия (мес.) | 60 |
