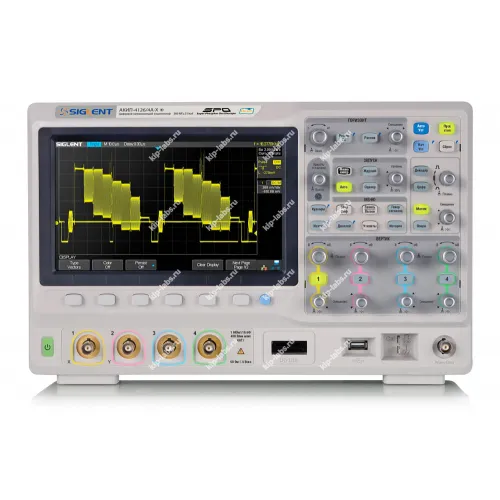

Кратко о модели: АКИП-4126/3А-X - Осциллограф цифровой запоминающий
Цифровой запоминающий осциллограф АКИП-4126/3А-X, выпускаемый АКИП, применяется для регистрации и анализа временных форм электрических сигналов. При этом прибор сохраняет цифровые копии осциллограмм для их последующего детального изучения.
Модель входит в линейку осциллографы и рассчитана на использование в лабораторных измерениях, а также при наладке электронных узлов. Благодаря этому устройство удобно в сервисных и исследовательских задачах.
В отдельных сценариях имеет значение дискретность выборки; при этом полезно учитывать возможности самокалибровки и роль интерфейсов типа RS-232C при обмене данными.
Ключевые особенности
Ниже приведены основные функциональные возможности устройства, что позволяет быстро оценить его употребление в рабочих процессах.
- Встроенная цифровая память для режимов записи, позволяющая сохранять и воспроизводить осциллограммы.
- Набор инструментов просмотра и анализа, адаптированных для работы с импульсными и периодическими сигналами.
- Интерфейсы для обмена данными и интеграции в тестовые стенды, с возможностью подключения внешних модулей.
- Настроенные рабочие режимы под типовые лабораторные и сервисные процедуры, что сокращает время первичной настройки оборудования.
Где применяется
Устройство находит применение в разных областях тестирования и наладки.
- Измерение и отладка аналоговых и цифровых электронных схем.
- Анализ формы сигналов в лабораторных исследованиях и при приемо-сдаточных испытаниях.
- Диагностика и проверка работоспособности модулей в сервисных центрах.
Обзор цифрового осциллографа АКИП-4126/3A-X
Осциллограф АКИП-4126/3A-X предназначен для исследования формы сигналов. Он измеряет амплитудные и временные параметры электрических сигналов.
Работа прибора базируется на высокоскоростном аналого‑цифровом преобразовании входного сигнала. Далее микропроцессор выполняет цифровую обработку и запись данных в память.
Прибор обеспечивает визуальное наблюдение и автоматическую подстройку размеров отображения, при этом доступно цифровое сохранение осциллограмм и измерения с помощью курсоров или встроенных алгоритмов. Каждый канал осуществляет независимую цифровую обработку и запоминание сигналов.
На цифровых осциллографах АКИП-4126/1-X сбор данных выполняется в режимах: выборка, пиковый детектор, усреднение (до 1024 раз) и высокое разрешение (HiRes). Конструкция также предусматривает анализ смешанных сигналов (MSO - Mixed Signal Oscilloscope) за счёт разъёма для шлейфа логического пробника на передней панели.
Так, серия АКИП-4126-X по ряду характеристик превосходит осциллографы InfiniiVision 2000X, за исключением, возможно, размера экрана. Память у АКИП-4126-X больше в 700 раз, частота дискретизации совпадает, скорость обновления приблизительно в 3 раза выше, а цена на 20 – 30% ниже; при этом опции сегментированной памяти и прикладной тестовой программы по маске у АКИП-4126-X включены в стоимость, тогда как для InfiniiVision 2000X их придётся приобретать дополнительно.
Отличительные особенности:
- Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), интерполяция Sin X/x;
- 37 видов автоматических измерений параметров, курсорные измерения;
- Высокая скорость обновления экрана до 140.000 осц./сек;
- Режим сегментированной памяти;
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
- Функция автоустановки параметров развертки, запуска;
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (Σdt) , извлечение кв. корня (v);
- Частотный анализ (БПФ);
- Цифровой фильтр с ручной регулировкой;
- Режимы растяжки окна, самописец и XY;
- Декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN (опция);
- Анализ смешанных сигналов: 16 кан логический анализатор (опция);
- Функциональный генератор до
Технические характеристики цифрового осциллографа АКИП-4126/3A-X
| Параметр | Значения | |||
|---|---|---|---|---|
| Канал вертикального отклонения | ||||
| Число каналов | 2 / 4 | |||
| Полоса пропускания (-3 дБ) | 0...200 МГц | |||
| Ограничение полосы пропускания | 20 МГц | |||
| Коэффициент отклонения (К откл.) | 1 мВ/дел...10 В/дел | |||
| Погрешность установки К откл. | ± 3 % | |||
| Время нарастания | ≤1,7 нс | |||
| Входной импеданс | 50 Ом, 1 МОм ( ± 2 %) / 23 ± 4 пФ | |||
| Максимальное входное напряжение | 400 Вскз (DC+AС пик), Кат I | |||
| Математика | +, -, х; /; БПФ, d/dt, ∫dt, √ | |||
| Канал горизонтального отклонения | ||||
| Коэффициент развертки (К разв.) | 1 нс/дел...50 с/дел (шаг 1-2-5), самописец 50 мс/дел – 50 с/дел | |||
| Погрешность установки К разв. | ± 0,0025 % | |||
| Режимы работы | Основной, ZOOM окна, самописец, X-Y | |||
| СинхронизацияСинхронизация | ||||
| Источники синхросигнала | Любой из каналов, внешний (Ext, E\xt/5), сеть, логический канал | |||
| Режимы запуска развертки | Автоматический, ждущий, однократный | |||
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN | |||
| Предзапуск | 20 делений | |||
| Послезапуск | 1000 делений | |||
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |||
| Чувствительность синхронизации | Внутренняя: 0,5 деления шкалы; Ext: 200 мВпик-пик (0...10 МГц); 300 мВпик-пик (10 МГц...300 МГц); Ext/5: 1 Впик-пик (0...10 МГц); 1,5 Впик-пик (10 МГц...300 МГц) | |||
| Аналого-цифровое преобразование | ||||
| Разрешение по вертикали | 8 бит | |||
| Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) | |||
| Интерполяция | SinX/x | |||
| Длина записи | 70 МБ (140 МБ при объединении каналов) | |||
| Пиковый детектор | 1 нс | |||
| Режимы работы | Выборка, пиковый детектор (> 1 нс); усреднение, накопление, однократный | |||
| Курсорные измерения | ||||
| Функции | Δ U; Δ T; 1/ Δ T | |||
| Автоматические измерения | ||||
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе | |||
| Функции по горизонтали | f; T; t нарастания; t среза; + τ ; - τ ; коэф. заполнения (%), фаза | |||
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |||
| Дополнительные возможности | ||||
| Режим HISTORY | Сохранение с временными метка ми последних 80000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.) | |||
| Интерфейс | USB TMC (host/device) , LAN, GPIB (опция) | |||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |||
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 ° до 100 кГц | |||
| Логический анализатор I2C,SPI,UART/RS232,CAN,LI N (Опция) | ||||
| Частота | 500 МГц | |||
| Длина памяти | до 14 МБ/канал | |||
| Число каналов | 16 | |||
| Синхронизация | по фронту, по последовательности , по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN | |||
| Порог срабатывания | TTL, CMOS, ECL, PECL, пользовательский (± 10 В) | |||
| Генератор функциональный (Опция) | ||||
| Формы сигналов | Синус, меандр, треугольник, импульс, постоянное напряжение, шум , кардио, гауссовский импульс и экспонента нарастающая / спадающая (10 встроенных типов сигналов) | |||
| Частотный диапазон | 1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц (кардио, гауссовский и экспоненциальный) | |||
| Частота дискретизации | 125 МГц | |||
| Длина памяти | 16000 точек для произвольной формы | |||
| Разрешение | 1 мкГц | |||
| Разрядность ЦАП | 14 бит | |||
| Выходной уровень | 4 мВпик ~ 6 Впик (1 МОм) 2 мВпик ~ 3 Впик (50 Ом) | |||
| Погрешность установки | Частота: ± 5*10 -5 Амплитуда: ± 10% | |||
| Постоянное смещение | ± 3 В (1 МОм) ± 1,5 В (50 Ом) | |||
| Скважность | 20 % ~ 80 % (для прямоугольника и импульса) | |||
| Симметрия | 0 % ~ 100 % (для пилы) | |||
| Общие данные | ||||
| ЖК-дисплей | Цветной (TFT), диагональ 20 см, 8 х 14 дел (разреш. 800 х 480) | |||
| Напряжение питания | 100...240 В (50/ 60 Гц), 100...120 В (400 Гц); 60 Вт | |||
| Габариты | 352 х 224 х 128 мм | |||
| Масса | 3,4 / 3,6 кг (2 канала / 4 канала) | |||
Комплект поставки цифрового запоминающего осциллографа АКИП-4126/3A-X
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой АКИП-4126/3A-X | 1 |
| 2 | Шнур питания | 1 |
| 3 | Делитель 1:1/1: 10 | 4 |
| 4 | ПО EasyScope / АКИП (1 CD) | 1 |
| 5 | Кабель USB | 1 |
| 6 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 64302-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
