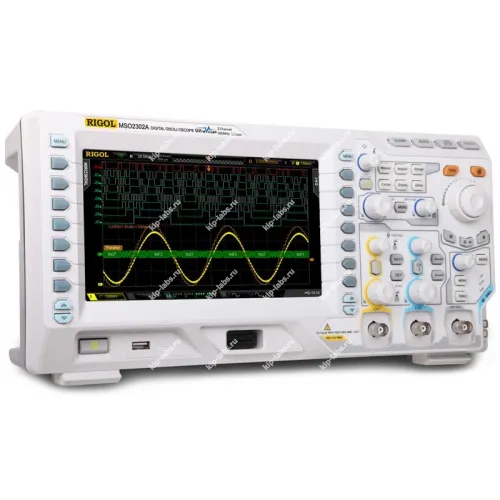

Осциллограф цифровой двухканальный RIGOL MSO2102A-S

Назначение и принцип: Осциллограф цифровой двухканальный RIGOL MSO2102A-S

RIGOL MSO2102A-S представляет собой двухканальный цифровой запоминающий осциллограф со встроенным генератором сигналов; прибор разработан как глубокая переработка линейки RIGOL DS2000. В конструкции применена технология отображения UltraVision, что позволяет перенести функционал старших серий DS4000 и DS6000 в инструмент более низкого класса.

Серия MSO2000A-S, включающая MSO2072A-S, MSO2102A-S, MSO2202A-S и MSO2302A-S, получила доработанные характеристики и расширенные режимы запуска; на практике это расширяет возможности анализа сигналов и упрощает проведение измерений в лабораторных и учебных условиях, при этом полезно обращаться за подробностями к производителю - RIGOL и к соответствующей подкатегории - осциллографы.

По паспортным данным MSO2102A-S имеет полосу пропускания 100 МГц, два аналоговых канала и максимальную частоту дискретизации 2 ГГц. При этом прибор ориентирован на типовые задачи тестирования и отладки электронной аппаратуры.

При эксплуатации следует учитывать дискретность отображения сигналов и специфику статистики измерений; при калибровке и интеграции обычно используются стандартные интерфейсы связи, например LAN и USB. Примечательно, что эти факторы влияют на точность интерпретации результатов и организацию рабочего процесса.

Функциональные опции

Осциллограф оснащён множеством режимов триггера и набором автоматических измерений, что позволяет подстраивать работу прибора под различные типы сигналов; в работе это сокращает время поиска аномалий и облегчает анализ временных форм и протокольных последовательностей.

Сферы использования

На практике устройство применяют в исследовательских и прикладных лабораториях при разработке и отладке электронной техники. В работе он также востребован в образовательных программах и при сервисном обслуживании электроники.

Функциональные возможности осциллографа RIGOL MSO2102A:

• Полоса пропускания 100 МГц;
• Максимальная частота дискретизации в режиме реального времени 2 ГГц;
• Количество каналов: 2 +16 цифровых;
• Максимальная скорость регистрации до 50 000 осциллограмм в секунду;
• Возможность записи и воспроизведения до 65 000 кадров;
• Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M?), 500 мкВ/дел ~ 1 В/дел (50 ?) Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Градации яркости при отображении формы сигнала: до 256;
• Глубина памяти 14M, опционально - 56М;
• вертикальное разрешение 8 бит;
• Режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I?C, RS232, SPI, USB, FlexRay, CAN Математические операции;
• Запуск по данным последовательной шины и декодирование (опционально) протоколов I?C, SPI, RS232, CAN и т.д.;
• Параметры встроенного генератора:
  - число каналов 2;
  - частота выходного сигнала до 25МГц, разрешение 0,1Гц;
  - стабильность частоты 50ppm (для частоты >10кГц);
  - частота дискретизации 200МГц;
  - разрешение по вертикали 14бит;
  - стандартные формы выходных сигналов: синус (0.1Гц~25МГц), прямоуг., импульсный (0.1Гц~15МГц), шумовой (25МГц), треугольный (0,1Гц~100кГц);
  - выходные сигналы произвольной формы: кардинальный синус (sin(x)/x), убывание и возрастание по экспоненциальному закону, ЭКГ, постоянный ток, функция Гаусса, гаверсинус, функция Лоренца, пользовательские сигналы (от 0,1Гц до 10МГц);
• Широкие возможности автоматических измерений со статистикой;
• Инновационная технология от Rigol - UltraVision;
• Дисплей: цветной, ЖК, диагональ 20 см, 800х480;
• Интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
• Габариты DS2302A: 361х180х130 (мм);
• Вес 3,9 кг;
• Ввключены в Госреестр СИ, регистрационный № 54989-13;
• Гарантия 3 года;

Комплект поставки осциллографа RIGOL MSO2102A-S:

1. Осциллограф цифровой двухканальный запоминающий RIGOL MSO2102A-S со встроенным генератором сигналов
2. Осциллографические щупы – 2 шт.
3. Сетевой кабель
4. USB кабель для подключения к ПК
5. Краткое руководство по эксплуатации
6. CD диск с руководством по эксплуатации и программным обеспечением

Дополнительные опции, пробники, переходники для RIGOL MSO2102A-S:

1. Комплект для монтажа в стойку RM-DS2000A
2. Адаптер USB-GPIB
3. Пассивный пробник RP2200
4. Пассивный пробник RP3300A
5. Высоковольтный пробник RP1300H
6. Высоковольтный пробник RP1050H
7. Токовый пробник RP1001C
8. Токовый пробник RP1002C
9. Токовый пробник RP1003C
10. Токовый пробник RP1004C
11. Токовый пробник RP1005C
12. Блок питания для токовых пробников RP1000P
13. Дифференциальный высоковольтный пробник RP1025D
14. Дифференциальный высоковольтный пробник RP1050D
15. Дифференциальный высоковольтный пробник RP1100D
16. Адаптер 50 Ом RT50J
17. Опция расширения памяти до 56 М (1 канал) / 28 М (2 канала) MEM-DS2000A
18. Опция расширенного запуска AT-DS200A
19. Опция декодирования сигналов последовательных шин I2C, RS232, SPI SD-DS2000A
20. Опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A.
