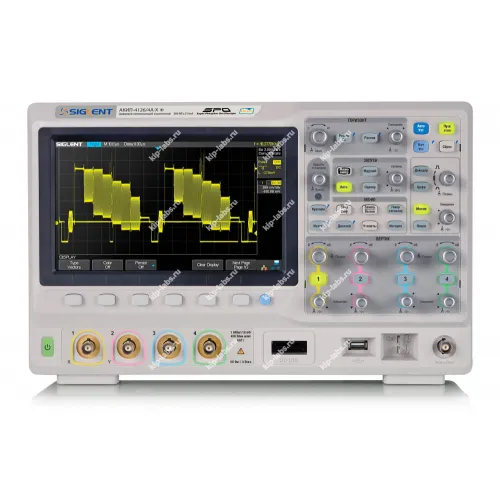

Назначение и принцип: АКИП-4126/2-X - Осциллограф цифровой запоминающий
Осциллограф АКИП-4126/2-X используют для регистрации временных форм электрических сигналов; прибор выполняет накопление выборок с последующим просмотром, при этом модель выпускает АКИП.
При эксплуатации устройство относится к классу цифровых запоминающих осциллографов и ориентировано на визуализацию и анализ сигнального потока. Это делает его применимым при испытаниях, отладке и контроле электронных схем; дополнительную информацию можно найти в разделе осциллографы.
При калибровке следует учитывать дискретность выборки и временное разрешение, что позволяет корректно интерпретировать результаты измерений. При эксплуатации уместно обращать внимание на параметры дискретности и возможности самокалибровки.
Принцип работы аппарата базируется на высокоскоростном аналого-цифровом преобразовании входного сигнала с последующей цифровой обработкой микропроцессором и записью в память; в результате формируется сегмент сигнала, отображаемый на экране.
Осциллограф обеспечивает визуальное отображение, автоматическую подстройку масштаба и цифровое запоминание; кроме того доступны цифровые и курсорные способы измерения амплитудных и временных характеристик сигналов.
Каждый канал выполняет самостоятельную цифровую обработку. При этом для каждого канала предусмотрено отдельное запоминание входных сигналов.
Сбор данных реализован в режимах выборки, пикового детектора, усреднения (до 1024 раз) и высоком разрешении (HiRes). При этом конструкция предусматривает возможность анализа смешанных сигналов (MSO) благодаря разъёму для шлейфа логического пробника на передней панели.
Так, например, серия АКИП-4126-X по ряду параметров превосходит серию осциллографов InfiniiVision 2000X, за исключением, возможно, размеров экрана. Память у АКИП-4126-X в 700 раз больше, частота дискретизации совпадает, скорость обновления почти в 3 раза выше, а стоимость ниже на 20 – 30%; опции сегментированной памяти и прикладной программы тестирования по маске уже включены в стоимость АКИП-4126-X, а для InfiniiVision 2000X они приобретаются дополнительно.
Функциональные опции
- Цифровая запоминающая архитектура для записи и воспроизведения сигналов;
- Набор триггерных режимов для синхронизации по фронту, уровню и другим условиям;
- Встроенные автоматические измерения амплитуды, периода и всплесков;
- Аналитические инструменты, включая преобразование Фурье для оценки частотных составляющих;
- Возможность сохранения данных для последующей обработки и документирования.
Сферы использования
На практике прибор применяют в лабораторных исследованиях и при ремонте радиоэлектронной аппаратуры, тем самым он используется для проверки работоспособности узлов и оценки сигналов в реальном времени.
Отличительные особенности:
- Количество каналов 2 и 4;
- Полоса пропускания 70, 100, 200 и 300 МГц;
- Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении);
- Объем памяти на канал 70 МБ (140 МБ – при объединении);
- Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), интерполяция Sin X/x;
- 37 видов автоматических измерений параметров, курсорные измерения;
- Высокая скорость обновления экрана до 140.000 осц./сек;
- Режим сегментированной памяти;
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
- Функция автоустановки параметров развертки, запуска;
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (Σdt) , извлечение кв. корня (v);
- Частотный анализ (БПФ);
- Цифровой фильтр с ручной регулировкой;
- Режимы растяжки окна, самописец и XY;
- Декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN (опция);
- Анализ смешанных сигналов: 16 кан логический анализатор (опция);
- Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (опция FG);
- Интерфейсы: USB TMC (host/device), LAN, GPIB (опция);
- Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью;
- Вывод данных на печать (поддержка PictBrige);
- Русифицированное меню.
Технические характеристики цифрового осциллографа АКИП-4126/2-X
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 / 4 |
| Полоса пропускания (-3 дБ) | 0...100 МГц |
| Ограничение полосы пропускания | 20 МГц |
| Коэффициент отклонения (К откл.) | 1 мВ/дел...10 В/дел |
| Погрешность установки К откл. | ± 3 % |
| Время нарастания | ≤3,5 нс |
| Входной импеданс | 50 Ом, 1 МОм ( ± 2 %) / 23 ± 4 пФ |
| Максимальное входное напряжение | 400 Вскз (DC+AС пик), Кат I |
| Математика | +, -, х; /; БПФ, d/dt, ∫dt, √ |
| Канал горизонтального отклонения | |
| Коэффициент развертки (К разв.) | 1 нс/дел...50 с/дел (шаг 1-2-5), самописец 50 мс/дел – 50 с/дел |
| Погрешность установки К разв. | ± 0,0025 % |
| Режимы работы | Основной, ZOOM окна, самописец, X-Y |
| СинхронизацияСинхронизация | |
| Источники синхросигнала | Любой из каналов, внешний (Ext, E\xt/5), сеть, логический канал |
| Режимы запуска развертки | Автоматический, ждущий, однократный |
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
| Предзапуск | 20 делений |
| Послезапуск | 1000 делений |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры |
| Чувствительность синхронизации | Внутренняя: 0,5 деления шкалы; Ext: 200 мВпик-пик (0...10 МГц); 300 мВпик-пик (10 МГц...300 МГц); Ext/5: 1 Впик-пик (0...10 МГц); 1,5 Впик-пик (10 МГц...300 МГц) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) |
| Интерполяция | SinX/x |
| Длина записи | 70 МБ (140 МБ при объединении каналов) |
| Пиковый детектор | 1 нс |
| Режимы работы | Выборка, пиковый детектор (> 1 нс); усреднение, накопление, однократный |
| Курсорные измерения | |
| Функции | Δ U; Δ T; 1/ Δ T |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; + τ ; - τ ; коэф. заполнения (%), фаза |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности | |
| Режим HISTORY | Сохранение с временными метка ми последних 80000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.) |
| Интерфейс | USB TMC (host/device) , LAN, GPIB (опция) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 ° до 100 кГц |
| Логический анализатор I2C,SPI,UART/RS232,CAN,LI N (Опция) | |
| Частота | 500 МГц |
| Длина памяти | до 14 МБ/канал |
| Число каналов | 16 |
| Синхронизация | по фронту, по последовательности , по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN |
| Порог срабатывания | TTL, CMOS, ECL, PECL, пользовательский (± 10 В) |
| Генератор функциональный (Опция) | |
| Формы сигналов | Синус, меандр, треугольник, импульс, постоянное напряжение, шум , кардио, гауссовский импульс и экспонента нарастающая / спадающая (10 встроенных типов сигналов) |
| Частотный диапазон | 1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц (кардио, гауссовский и экспоненциальный) |
| Частота дискретизации | 125 МГц |
| Длина памяти | 16000 точек для произвольной формы |
| Разрешение | 1 мкГц |
| Разрядность ЦАП | 14 бит |
| Выходной уровень | 4 мВпик ~ 6 Впик (1 МОм) 2 мВпик ~ 3 Впик (50 Ом) |
| Погрешность установки | Частота: ± 5*10 -5 Амплитуда: ± 10% |
| Постоянное смещение | ± 3 В (1 МОм) ± 1,5 В (50 Ом) |
| Скважность | 20 % ~ 80 % (для прямоугольника и импульса) |
| Симметрия | 0 % ~ 100 % (для пилы) |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT), диагональ 20 см, 8 х 14 дел (разреш. 800 х 480) |
| Напряжение питания | 100...240 В (50/ 60 Гц), 100...120 В (400 Гц); 60 Вт |
| Габариты | 352 х 224 х 128 мм |
| Масса | 3,4 / 3,6 кг (2 канала / 4 канала) |
Комплект поставки цифрового запоминающего осциллографа АКИП-4126/2-X
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой АКИП-4126/2-X | 1 |
| 2 | Шнур питания | 1 |
| 3 | Делитель 1:1/1: 10 | 2 |
| 4 | ПО EasyScope / АКИП (1 CD) | 1 |
| 5 | Кабель USB | 1 |
| 6 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 64302-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
