АКИП-4122/4 - Осциллограф цифровой запоминающий

Назначение и принцип: АКИП-4122/4 - Осциллограф цифровой запоминающий

Прибор АКИП-4122/4 служит для регистрации и сохранения форм временных электрических сигналов, при этом встроенная система отображения облегчает визуальный контроль и подготовку данных для последующего анализа; в результате исследователь получает удобный доступ к изучаемым кривым и их экспорту.

В работе такие осциллографы применяют в составе измерительных комплексов для контроля и наладки оборудования, при этом выбор параметров дискретизации и необходимости интерфейсов, например RS-232C, а также опции самокалибровки выполняются отдельно; при эксплуатации учитывают особенности дискретности преобразования и возможности автоматической подстройки.

При калибровке проверяют соответствие шкал по времени и амплитуде, что позволяет сохранять сопоставимость результатов между сериями испытаний.

Функциональные опции

• Фиксация и архивация участков временных сигналов для последующего просмотра.
• Несколько режимов синхронизации и триггерной фиксации, обеспечивающие стабильный захват событий.
• Набор средств для просмотра и выполнения базовой аналитики сигналов.
• Возможность выгрузки измеренных данных во внешние приложения для их дальнейшей обработки и архивирования.

Сферы использования

• Проведение лабораторных исследований и испытаний электронных схем.
• Наладочные работы и диагностика аппаратуры на этапах серийного производства.
• Обучение по электронике и методам измерений в образовательных программах.
• Полевые проверки и инспекция оборудования в условиях эксплуатации.

Описание цифрового осциллографа АКИП-4122/4

Серия осциллографов АКИП-4122 предназначены для измерения амплитудных и временных параметров одиночных и периодических сигналов в диапазоне частот 0...300 МГц; при этом устройство обеспечивает визуализацию формы сигнала на экране.

Работа прибора базируется на аналого-цифровом преобразовании входного напряжения с последующей цифровой обработкой мгновенных значений, что позволяет передавать информацию на встроенный дисплей и на внешний компьютер. Управление процессом измерений выполняет встроенный микропроцессор, а отображение выборок, вычисление параметров и управление осциллографом реализуются в специальном программном обеспечении для ПК.

Для получения стабильного изображения предусмотрены различные режимы синхронизации: одиночный запуск и попеременный режим. В одиночном режиме триггер срабатывает от одного выбранного источника, а при попеременном запуске источниками являются оба вертикальных канала.

Устройства серии выполняют 5 математических операций, включая БПФ, и способны автоматически измерять до 20 параметров сигнала в амплитудной и частотно-временной областях; автоматические значения можно вывести в виде сводной таблицы из всех 20 параметров в центре экрана или отобразить до 8 избранных измерений в нижней части экрана, что обеспечивает гибкость визуализации.

Аппараты обладают функцией автоматической подстройки по уровню и частоте при динамических изменениях сигнала, что полезно для быстрой установки корректного отображения без ручной регулировки; на практике это ускоряет проверку множества контрольных точек с различными уровнями напряжения и частотами.

При эксплуатации полезно учитывать, что дискретность АЦП и возможности самокалибровки влияют на точность измерений; интерфейсы для дистанционного управления и передачи данных реализуются отдельными портами и соответствующим программным обеспечением.

Ключевые отличия

• Автоматический поиск сигнала, автоматическую установку коэффициента развертки.
• Возможность записи во внутреннюю и внешнюю память и вызова установок положения органов управления осциллографа (профилей) при исследовании и измерении формы входного сигнала.
• Возможность записи во внутреннюю память и вызова 15 форм сигнала отображаемых на дисплее.
• Возможность записи на внешний USB носитель данных, полученных в процессе сбора информации в формате Bin и открываемый в ПО.

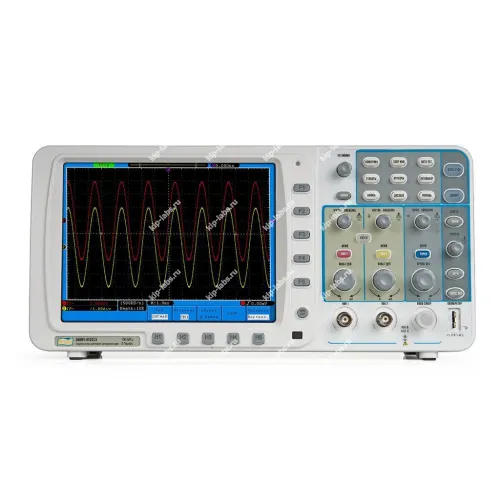

Внешний вид и основные элементы передней панели АКИП-4122/4

Элементы передней панели:

1. Кнопка вкл/выкл питания.

2. Экран осциллографа

3. Индикатор питания: с/д индикатор отображается зеленым цветом – при включении питания (подсоединении к ~ сети) или питании от полностью заряженной аккумуляторной батареи. Индикатор отображается оранжевым цветом – в случае подзарядки батареи от сети переменного напряжения при помощи встроенного зарядного устр-ва.

4. Область органов управления (кнопки, регуляторы, а также функциональные кнопки H1…H5, F1…F5).

5. Выход сигнала калибратора (5 В/ 1 кГц/ меандр): для компенсации пробников

6. Вход внешней синхронизации (EXT)

7. Входы КАН1/ КАН2 цифрового осциллографа (BNC)

8. Кнопка «МЕНЮ ВЫКЛ/Menu Off» (выключает/ включает меню на экране осциллографа).

Внешний вид и основные элементы боковых панелей АКИП-4122/4

Элементы левой боковой панели:

1. Выключатель сетевого питания: “―” положение Вкл.; “○” – соотв. положению Выкл.

2. Гнездо для подключения сетевого кабеля питания.

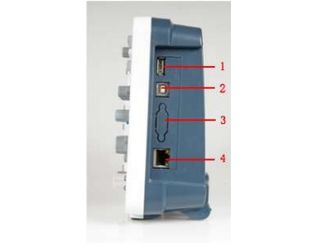

Элементы правой боковой панели:

1. USB: Разъем USB для подключения внешних flash устройств USB-2.0 (максимальная емкость 8 ГБ) и записи во внешнюю память (совместимость USB 1.1/2.0).

2. USB: Разъем USB для дистанционного управления от внешнего ПК при помощи ПО (передачи данных, совместимость USB 1.1/2.0).

3. COM/ VGA: Разъем COM последовательного порта (RS232) для дистанционного управления при помощи внешнего ПК. Выход VGA для подачи сигнала осциллографа на внешний монитор или видеопроектор, устанавливается только на моделях с индексом “V”, вместо интерфейса RS-232. Одновременная установка COM и VGA невозможна.

4. LAN: Разъем LAN для подключения к ПК по локальной сети (порт Ethernet).

Внешний вид и основные элементы задней панели АКИП-4122/4

Элементы задней панели:

1. Выход сигнала внешней синхронизации или выдачи исполнительного сигнала (режим Годен/ негоден)

2. Ручка для переноски

3. Вентиляционные отверстия и решетка

4. Регулируемые упоры основания (для регулировки угла наклона)

5. Клемма заземления
