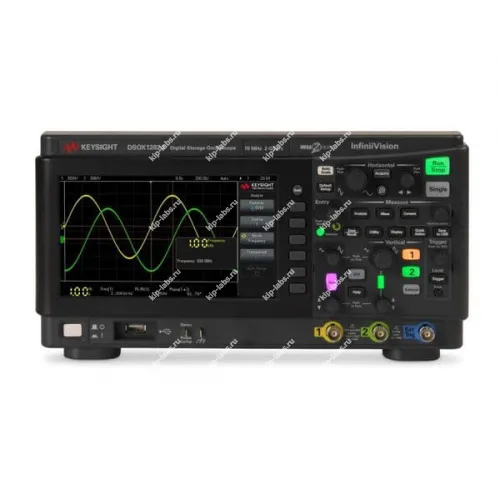

Осциллограф DSOX1202A

Кратко о модели: Осциллограф DSOX1202A

Модели серии InfiniiVision 1000 X-Series оснащены возможностью расширять полосу пропускания при помощи лицензируемого программного обеспечения, при этом пользователи получают свободу покупать только ту полосу, которая нужна в данный момент. Эти приборы поставляются производителем Keysight (Agilent) и допускают поэтапное обновление функционала по мере изменения задач.

Варианты исполнения серии включают решения с полосой пропускания до 70 МГц. Среди технических новшеств реализованы несколько ключевых функций.

Одной из основных разработок является технология Keysight MegaZoom IV ASIC, обеспечивающая скорость обновления до 200 тыс. сигналов в секунду и частоту выборки 2 Гвыб/с; что позволяет визуализировать редкие помехи и аномалии, которые аналогичные по цене приборы могут не фиксировать.

Прибор экономит место за счёт объединения нескольких инструментов в одном корпусе. В составе доступны анализатор АЧХ/ФЧХ (с функцией построения диаграмм Боде), генератор сигналов стандартной формы (диапазон 20 МГц), анализатор протоколов, цифровой вольтметр и цифровой частотомер.

Стандартные интерфейсы USB и подключение по сети LAN обеспечивают общую работу нескольких инженеров через веб-браузер, что позволяет дистанционно управлять осциллографом и обмениваться результатами измерений. За счёт этого возможна совместная работа студентов и сотрудников без привязки к месту.

В комплект аналитического ПО входит быстрая реализация преобразования Фурье (БПФ) для анализа спектра и выявления малозаметных аномалий, что позволяет быстро определять перекрестные помехи и искажения, вызванные нелинейностью усилителя. Также доступна проверка сигналов на соответствие маске со скоростью до 200 тыс. испытаний в секунду.

Устройство уместно в задачах, где требуется дискретность измерений. Возможна интеграция с существующими системами управления и сетевыми интерфейсами.

Ключевые особенности

• Программное расширение полосы пропускания до 70 МГц;
• Встроенный вольметр, частотомер, декодирование протоколов последовательных шин I²C, SPI, UART and CAN, LIN;
• Скорость обновления экрана до 200000 осц./сек.

Где применяется

Осциллограф используется при отладке встроенных систем и при анализе сигналов в лабораторных условиях; благодаря гибкости конфигурации он подходит для поэтапного наращивания функциональности и обучения.

Таким образом прибор удобен в учебных аудиториях, сервисных центрах и на предприятиях, где требуется комбинированный набор измерительных возможностей и удалённый доступ к данным.
