Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 13009
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
730 360₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-4112

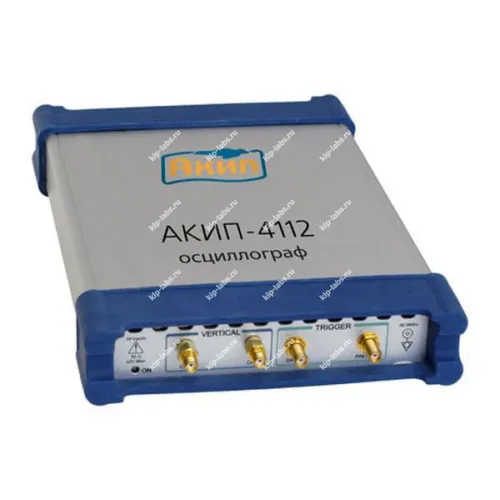

Назначение и принцип: АКИП-4112 - USB-осциллограф цифровой стробоскопический
При эксплуатации АКИП-4112 регистрируют и визуализируют временные формы электрических сигналов в процессе наладки, диагностики и учебных занятий; при этом в приборе реализованы стробоскопические режимы захвата, а входные каналы оцифровываются и пересылаются на ПК по USB, что облегчает дальнейший анализ с использованием АКИП-совместимого ПО.
Осциллограф подключается к ПК через USB и работает в связке с прикладной программой; это дает возможность сохранять снимки экрана, экспортировать цифровые данные и выполнять последующую обработку в среде для анализа, например в разделе осциллографы.
На практике дискретность оцифровки и опции самокалибровки влияют на точность измерений, что позволяет корректно выявлять как кратковременные импульсы, так и медленные тренды; при калибровке стоит учитывать эти параметры для получения воспроизводимых результатов.
Функциональные опции
- Стробоскопический режим захвата служит для изучения повторяющихся и циклических процессов, что позволяет детализировать отдельные фазы сигнала.
- Набор триггерных режимов обеспечивает выделение нужных фрагментов и синхронизацию по заданным условиям, при этом упрощается анализ нестабильных событий.
- Средства измерения амплитудно-временных параметров дополняются базовыми математическими операциями между каналами, что расширяет возможности оценки сигналов.
- Возможность сохранения снимков экрана и экспорта цифровых данных на ПК обеспечивает последующую постобработку и хранение результатов.
- Инструменты фильтрации и согласования применяют для уменьшения воздействия помех и улучшения качества анализа входных сигналов.
Сферы использования
- лабораторные исследования и стендовая отладка электронных модулей, где требуется пошаговая проверка сигналов.
- ремонт и сервисное обслуживание в мастерских, при этом прибор помогает локализовать неисправности в цепях.
- образовательные практикумы и демонстрации принципов работы цифровых осциллографов в учебных классах.
- производственная диагностика электрических и электронных систем для контроля работоспособности узлов.
Описание цифрового стробоскопического USB-осциллографа АКИП-4112 выполнено с акцентом на исследование формы сигналов и измерение амплитудно-временных характеристик; при эксплуатации это позволяет проводить как оперативные, так и углублённые аналитические процедуры.
Устройство представляет собой многофункциональный измерительный инструмент для оценки параметров сигналов. Рассмотренные характеристики следует учитывать при выборе конфигурации и интеграции в рабочую среду.
Отличительные особенности USB-осциллографа АКИП-4112:
- 2 канала (независимый сбор данных) + вход внешней синхронизации (Ext);
- Полоса пропускания: 12 ГГц;
- Максимальная частота стробирования до 200 кГц;
- Максимальный объем памяти до 32 кБ/канал;
- Автоматизированный тест сигнала по «маске» (167 предустановленных шаблонов);
- Интерфейсы: USB;
- ПО под управлением ОС WIN XP/ SP2, Vista, 7 и 8 (32/64 бит);
- Питание от универсального сетевого адаптера;
- Ультракомпактный;
Технические характеристики USB-осциллографа АКИП-4112:
| Параметры | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | Полная: 0...12 ГГц Ограничение ПП: 0...8 ГГц |
| Время нарастания (10%-90%) | ≤ 29,2 пс (12 ГГц), ≤ 43,7 пс (8 ГГц) |
| Коэф. отклонения (Коткл.) | 2 мВ/дел … 500 мВ/дел с шагом 1-2-5 или 0,5% |
| Погрешность измерения напряжения | ± 2% (от полной шкалы) + 2 мВ |
| Уровень собств. шумов, с.к.з. | ≤ 2 мВ ... в режиме полной полосы пропускания ≤ 1,5 мВ ... в режиме ограничения полосы пропускания |
| Входной импеданс | (50 ± 1) Ом |
| Макс. входное напряжение | ± 2 В (16 дБмВт) |
| ВЧ вход | соединитель SMA-типа |
| Регулируемая временная задержка между каналами | до 100 нс (с шагом 1 пс) |
| Канал горизонтального отклонения | |
| Режимы работы (развертка) | Основная, подсвеченная, задержанная, двойная задержанная |
| Коэф. развертки (Кразв.) | 10 пс/дел … 50 мс/дел с шагом 1-2-5 или 0,1% |
| Коэф. задерж. развертки (Кз.разв.) | от 10 пс/дел до зн. осн. развертки с шагом 1-2-5 или 0,1% |
| Погрешность измерения временных интервалов, с.к.з. | ± 0,2 % oт изм. временного интервала ± 15 пс |
| Регулируемая задержка | до 1000 экранов задержанной развертки |
| Начальная задержка развертки | ≤40 нс |
| Разрешение | 200 фс (мин.) |
| Синхронизация | |
| Источники синхросигнала | Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частоты) |
| Чувствительность | 100 мВпик (DC ... 100 МГц), 200 мВпик (до 1 ГГц) |
| Чувствительность (вход с делителем частоты) | 200 мВ - 2 Впик (1 ... 7 ГГц), 300 мВ - 1 Впик (7 ... 8 ГГц), 400 мВ - 1 Впик (8 ... 10 ГГц) |
| Джиттер синхронизации, скз | 4 пс |
| Режимы запуска развертки | Автоколебательный, ждущий |
| Вход внеш. синхронизации | Cоединитель SMA-типа |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 16 бит |
| Частота стробирования | 0…200 кГц |
| Объем памяти (запись) | 32…4096 точек на канал с шагом х2 |
| Режимы сбора данных | Стандартная выборка, усреднение, огибающая |
| Число усреднений | 2…4096 |
| Режим выделения огибающей | Минимум, максимум, минимум и максимум одновременно |
| Курсорные и маркерные измерения | |
| Тип маркеров | X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры) |
| Maркерные измерения | Абсолютное значение, разностное значение, напряжение, время, частота, наклон (V/s) |
| Режимы перемещения маркеров | Раздельный или связанный |
| Относительные измерения | дельта-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы |
| Автоматическое измерение | |
| По вертикали | Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда,«Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс |
| По горизонтали | Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов,+Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз |
| Статистические измерения | Текущее, Минимальное, максимальное, среднее значения, среднеквадратическое отклонение (СКО) |
| Определения вершины и основания сигнала | По гистограмме, мин/мaкс. метод или произвольно (по выбору оператора) |
| Пороги | Устанавливают в процентах, вольтах или делениях. Стандартно: 10-50-90 % или 20-50-80 % |
| Границы | Произвольная часть экрана по горизонтали |
| Режим измерения | Повторяющийся или однократный |
| Допусковый контроль | |
| Режим тeста | Сравнение до 4-х параметров сигналов по установленным допускам |
| Реакция прибора на тест | Звуковой сигнал, запоминание, остановка сбора |
| Математика | |
| Математические функции | Вычисление и отображение до 4-х математических функций (сигналов) |
| Maтематические операторы | Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и другие |
| Oперанды | Входной сигнал, сигналы из памяти, математические функции, спектры, а также константы |
| Анализотор спектра | |
| Количество БПФ | до 2-х БПФ одновременно |
| Маркерные измерения БПФ | Частота, разность частот, магнитуда и разность магнитуд |
| Автоизмерения БПФ | Магнитуда, разность магнитуд, КНИ, частота, разность частот |
| Тип окна наблюдения | Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана-Харриса, Кайзера-Бесселя |
| Гистограмма | |
| Окно гистограммы | Вертикально или горизонтально. Построение внутри любой выбранной области экрана |
| Измеряемые параметры | Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации |
| Маски | |
| Полигоны маски (области) | До 8 полигонов (создание или загрузка с диска) |
| Типы масок | Стандартная, автомаска, из памяти, вновь созданная, отредактированная |
| Aвтомаска | Создается автоматически как рукав допусков по обеим осям тестируемого сигнала |
| Результаты теста | Общее число бракованных точек, число бракованных точек в каждом полигоне и внутри его границ |
| Глазковые диаграммы | |
| Измеряемые сигналы | Автоматические измерения параметров NRZ и RZ “глазковых” диаграмм |
| Измеряемые параметры | Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание |
| Сохранение и вызов сигналов | |
| Управление | Запись и вызов установок, сигналов и копий экрана |
| Запоминание/вызов на диск | Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом) |
| Внутренняя память | Запись и вызов до 4-х сигналов (ячейки П1-П4) |
| Aвтопоиск сигналов | Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации |
| Дополнительные возможености | |
| Растяжка сигналов | Сигналы из памяти, математические функции и спектры (со смещением по обеим осям) |
| Комплексная шкала | Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части. |
| Растяжка и смещение по вертикали | До 10 млн. делений или 1 млн экранов |
| Растяжка и смещение по горизонтали | До 640 делений или 64 экранов |
| Общие характеристики | |
| Напряжение питания | 6В ± 5%, (сетевой адаптер AC/DC) |
| Потребляемый ток | 1,9 А макс |
| Интерфейс | USB 2.0 |
| Системные требования к ПК | Процессор класса Pentium (или эквив.), память ОЗУ 256 Мб (30 Мб для ПО), ОС - MS Windows XP (SP2), Vista, 7 или 8 (32/64 бит), Mac OS X и Linux, порт USB |
| Рабочие условия | +5 °C … +35 °C;влажность:5%...80% при 25 °C (без образования конденсата) |
| Габаритные размеры | 170 х 255 х 40 мм |
| Масса | 1,1 кг |
Комплект поставки АКИП-4112:
| Наименование | Количество |
|---|---|
| Цифровой стробоскопический USB-осциллограф АКИП-4112 | 1 |
| Кабель USB | 1 |
| Адаптер питания | 1 |
| Ключ пластиковый рожковый | 1 |
| Адаптер SMA m-f (установлен на входах осциллографа ) | 2 |
| Руководство по эксплуатации | 1 |
| Программное обеспечение (на CD) | 1 |
| Жесткая сумка из пластика | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 62548-15 |
| Производитель | АКИП |
| Страна производитель | Россия |
