Описание модели: ADS-6144 Осциллограф цифровой
Модель ADS-6144 представляет собой цифровой осциллограф для регистрации и визуализации электрических сигналов, при этом устройство рассчитано на эксплуатацию в лабораторных и сервисных условиях. Производитель - Актаком, а прибор относится к классу осциллографов.
Прибор применяют для контроля формы сигналов и выполнения базового анализа, что позволяет оперативно выявлять неисправности и подтверждать работоспособность цепей. Кроме того, устройство удобно для быстрых проверок и мониторинга результатов измерений.
Если требуется определённая частота дискретизации, заранее соотнесите технические требования задачи с параметрами прибора. Также проверьте доступные интерфейсы и совместимость с внешними средствами экспорта данных. Также разумно учитывать требования к дискретности измерений и наличие интерфейсов типа RS-232C при планировании использования.
Преимущества
- Регистрация сигналов в цифровом формате, упрощающая их сохранение и последующий анализ.
- Интерфейс, рассчитанный на оперативную эксплуатацию и быстрый доступ к ключевым функциям.
- Поддержка записи и отображения формы сигнала в реальном времени.
- Базовый набор инструментов для анализа сигналов, пригодный для диагностических задач в электронике.
- Компактный форм-фактор, удобный для размещения на рабочих столах лабораторий и сервисных мастерских.
Область применения
- Испытания в лабораторных условиях и стендовые измерения.
- Диагностика и ремонт электронных устройств.
- Использование в учебных курсах по электронике и радиотехнике.
- Контроль работоспособности модулей и узлов в производственных циклах.

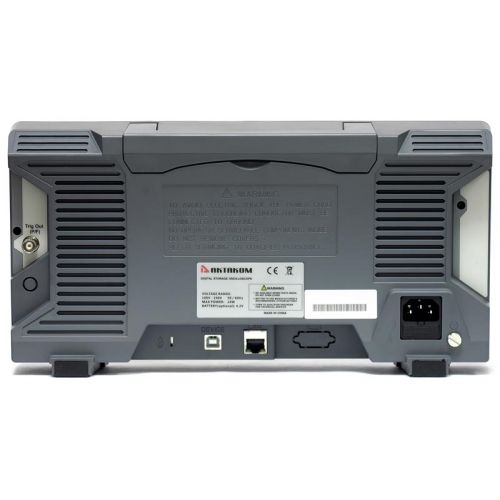

Описание цифрового осциллографа ADS-6144:
Осциллограф цифровой АКТАКОМ ADS-6144 благодаря новейшим разработкам обеспечивает высокую функциональность и отличные технические характеристики при доступной цене. Уже в стандартной поставке в одном корпусе объединены несколько измерительных приборов: четырехканальный цифровой осциллограф, анализатор протоколов (I²C, SPI, RS-232, CAN), 4 1/2 - разрядный цифровой мультиметр с функцией регистрации данных, генератор сигналов 50 МГц, анализатор спектра на основе БПФ, измеритель АЧХ (диаграммы Боде) и 6-ти разрядный частотомер.
Осциллограф ADS-6144 имеет максимальную частоту дискретизации 5 Гвыб/сек, высокую скорость захвата осциллограмм (до 600000 осц/сек) и высокую глубину
Технические характеристики осциллографа ADS-6144:
| Параметр | Значение | |
|---|---|---|
| Полоса пропускания | 500 МГц | |
| Количество каналов | 4 | |
| Скорость захвата осциллограмм | 600 000 осц/сек | |
| Регистрация | ||
| Режим | Обычный, пиковый детектор, усреднение | |
| Максимальная дискретизация (реальное время) | 5 Гвыб/сек (2,5 Гвыб/сек - 2 канала, 1 Гвыб/сек на канал) | |
| Вход | ||
| Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 MОм±2% в параллель 15 пФ±5 пФ 50 Ом | |
| Учет ослабления пробников | 0.001X - 1000X | |
| Максимальное входное напряжение | 1 MОм: ≤300 Вскз, 400 Вп-п (DC+AC) 50 Ом: 5 Вскз | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | |
| Задержка между каналами (типичное) | 150 пс | |
| Параметры горизонтальной системы | ||
| Интерполяция | sin (x)/x | |
| Глубина записи | 400 М точек | |
| Коэффициент развертки | 500 пс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
| Погрешность времени выборки и времени задержки | ±2,5 ppm | |
| Параметры вертикальной системы | ||
| АЦП | 8 бит | |
| Вертикальное отклонение | 1 MОм: 1 мВ/дел ~ 10 В/дел 50 Ом: 1 мВ/дел ~ 1 В/дел | |
| Полоса пропускания для аналогового периодического сигнала | 500 МГц | |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | |
| Время нарастания | ≤0,7 нс (типичное) | |
| Погрешность коэффициента усиления | ±3% ≤1 мВ ±2% ≥2 мВ | |
| Измерения | ||
| Курсорные | ΔV и ΔT между курсорами, авто | |
| Автоматические | Period, Frequency, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Screen Duty, Delay A→B ↑, Delay A→B↓, CycleRMS, Cursor RMS, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area | |
| Математические операции | +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательские; Цифровые фильтры: ФВЧ, ФНЧ, полосовой, режективный | |
| Сохранение во внутреннюю память | 100 осциллограмм | |
| Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса | |
| Частотомер | ||
| Диапазон | 2 Гц - полный диапазон | |
| Разрядность | 6 цифр | |
| Тип запуска | Фронт, однократный запуск | |
| Декодирование сигналов последовательных шин | I²C, SPI, RS-232/UART, CAN | |
| Запуск по ранту | ||
| Условие запуска | положительная или отрицательная полярность: >, <, = | |
| Диапазон установок | 30 нс ~ 10 с | |
| Запуск по окну | ||
| Фронт | нарастающий, спадающий | |
| Позиция запуска | Вход, выход, время | |
| Ширина окна | 30 нс ~ 10 с | |
| Запуск по N фронту | ||
| Тип фронта | нарастающий, спадающий | |
| Время | 30 нс ~ 10 с | |
| Номер фронта | 1 ~ 128 | |
| Скорость нарастания | ||
| Скорость сигнала | положительная или отрицательная полярность: >, <, = | |
| Условие запуска | 30 нс ~ 10 с | |
| Запуск по видеосигналу | ||
| Cистема | NTSC, PAL и SECAM | |
| Выбор линии | 1 - 525 NTSC 1 - 625 PAL/SECAM | |
| RS-232 запуск | ||
| Полярность | положительная, инвентированая | |
| Условие запуска | Start, Error, Check Error, Data | |
| Скорость | стандартная, пользовательская (0 - 10000000) | |
| Разрядность | 5 bit, 6 bit, 7 bit, 8 bit | |
| I²C запуск | ||
| Условие запуска | Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data | |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Диапазон | 0 - 127, 0 - 255, 0 - 1023 | |
| Длина | 1 ~ 5 байт | |
| SPI запуск | ||
| Условие | TimeOut | |
| Значение удержания | 30 нс ~ 10 нс | |
| Разрядность | 4 бит ~ 32 бит | |
| Установка | H, L, X | |
| ГЕНЕРАТОР СИГНАЛОВ | ||
| Количество каналов | 1 | |
| Максимальная частота генерации | 50 МГц | |
| Частота дискретизации | 250 Мвыб/с | |
| Вертикальное разрешение | 14 бит | |
| Амплитуда сигнала | 2 мВп-п ... 20 Вп-п (≤25 МГц) 2 мВп-п ... 5 Вп-п (≤50 МГц) | |
| Количество точек, участвующих в формировании сигнала | 16 К | |
| Диапазон смещения напряжения постоянного тока | ±2.5 В при амплитуде ≤5 В; ±10 В при амплитуде >5V | |
| Стандартные формы | Синус, меандр, импульсный, треугольный | |
| Пользовательские формы | Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и прочие формы; всего 64 встроенных форм + создание сигналов произвольной формы | |
| ЦИФРОВОЙ МУЛЬТИМЕТР | ||
| Разрешение дисплея | 4 1/2 разрядов (20000 отсчетов) | |
| Входной импеданс | ≥10 МОм | |
| Регистратор данных | Интервал сэмплирования: 0,5 с...10 с Максимальная длительность регистрации: 3 дня во внутреннюю память, 10 дней на USB накопитель | |
| Измерение постоянного напряжения | Диапазоны: 20 мВ/200 мВ Точность: ±(0,5% + 10 е.м.р.) Диапазоны: 2 В/200 В/200 В Точность: ±(0,3% + 5 е.м.р.) Диапазон: 1000 В Точность: ±(0,5% + 5 е.м.р.) | |
| Измерение переменного напряжения | Диапазоны: 200 мВ/2 В/200 В/200 В Точность: ±(0,8% + 10 е.м.р.) Диапазон: 750 В Точность: ±(1,0% + 10 е.м.р.) | |
| Измерение постоянного тока | Диапазон: 10 А Точность: ±(2.0% + 10 е.м.р.) | |
| Измерение переменного тока | Диапазон: 10 А Точность: ±(2.5% + 10 е.м.р.) | |
| Сопротивление | Диапазоны: 200 Ом/2 кОм/ 20 кОм/200 кОм/2 МОм Точность: ±(0,8% + 10 е.м.р.) Диапазоны: 20 МОм Точность: ±(1,0% + 10 е.м.р.) Диапазон: 100 МОм Точность: ±(5,0% + 10 е.м.р.) | |
| Емкость | Диапазоны: 2 нФ ~ 20 мФ Точность: ±(4% + 10 е.м.р.) | |
| Частота | Диапазон: 40 Гц ~ 400 Гц | |
| Тест диодов | 0 В ~ 2.0 В | |
| Неразрывность цепи | <50 Ом звуковой сигнал | |
| МАССО-ГАБАРИТНЫЕ ПАРАМЕТРЫ | ||
| Габаритные размеры | 422 мм × 226 мм × 135 мм (Д*В*Г) | |
| Вес | Около 5,0 кг | |

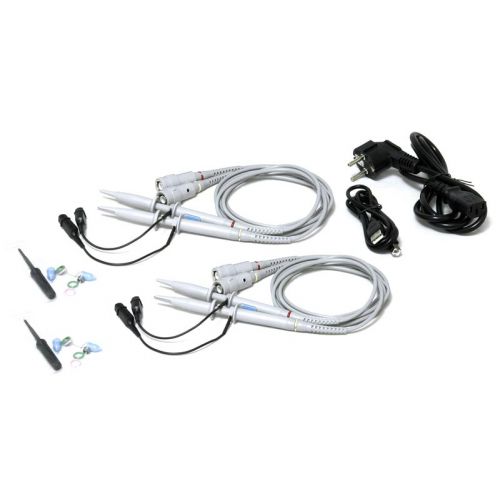

Комплект поставки ADS-6144:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ADS-6144 | 1 |
| 2 | Осциллографические щупы | 4 |
| 3 | Сетевой кабель | 1 |
| 4 | USB кабель для подключения к ПК | 1 |
| 5 | Руководство по эксплуатации (краткая инструкция) | 1 |
| 6 | Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
