Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП ГСС-20 GPIB
Товар снят с производства!!!

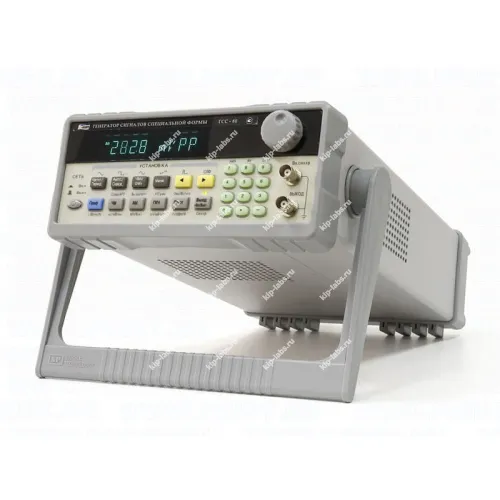

Описание генератора сигналов специальной формы АКИП-ГСС-20 GPIB:
Генератор сигналов специальной формы АКИП-ГСС-20 GPIB – это компактное устройство, которое может воспроизводить сигналы нескольких установленных форм. Кроме того,для АКИП-ГСС-20 GPIB опционально доступна возможность генерации до 8 СПФ, благодаря встроенному модулю GPIB.
Отличительные особенности:
- Диапазон частот 1 мкГц…20 МГц;
- Использование прямого цифрового синтеза; разрешение по частоте 1 мкГц;
- Амплитуда выходного сигнала 1 мВ…10 В пик-пик на 50 Ом;
- Разрядность ЦАП 10 бит;
- Погрешность установки частоты ±5*10-6;
- Частота дискретизации 200МГц;
- Память формы сигнала: 4096 точек;
- Сохранение и вызов 10 настроек;
- Более 30 видов форм выходного сигнала, включая произвольные
- Встроенный частотомер (до 100 МГц) и модуль GPIB;
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры | |
| Частотный диапазон | 1 мкГц - 20 МГц |
| Погрешность уст. частоты | ±5х10-6 |
| Разрешение | 1 мкГц |
| Выходной уровень | 100 мкВ…10 Впик-пик (в завис. от частоты) на нагрузке 50 Ом, разреш. 1 мкВ |
| Погрешн. уст. уровня на 1 кГц | ±(1%+0,2 мВ) |
| Неравномерность АЧХ | ±3% |
| Постоянное смещение | ±10 В на 50 Ом, разрешение 1 мкВ, погрешность ±(1%+10 мВ) |
| Синусоида | |
| Коэффициент гармоник | £ -50 дБн в диапазоне до 5 МГц |
| £ - 45 дБн в диапазоне 5 МГц – 10 МГц | |
| £ - 40 дБн в диапазоне 10 МГц – 20 МГц | |
| £ - 35 дБн в диапазоне 20 МГц – 40 МГц | |
| £ - 25 дБн в диапазоне 40 МГц – 120 МГц | |
| Меандр | |
| Время нарастания/спада | < 15 нс |
| Скважность | 0,1% - 99,9% (до 100 кГц) |
| Свипирование | |
| Виды сигналов | Синус или меандр |
| Режимы свипирования | Линейный или логарифмический |
| Цикл свипирования | 1 мс - 800 с (лин.), 100 мс - 800 с (логарифм.) |
| Диапазон Fнач. и Fконеч. | Как у основного сигнала |
| Произвольная форма | |
| Диапазон частот | 1 мкГц – 100 кГц |
| Частота дискретизации | 200 МГц |
| Разрешение по вертикали | 12 бит для синуса и меандра, 10 бит для остальных форм |
| Разрешение по горизонтали | 4096 точек |
| Формы сигналов (27 видов) | Синус, меандр, треугольник, пила, шум, импульс (скважность 0,1-99,9%), логарифм, экспонента и др. |
| ЧМ | |
| Девиация частоты | 0,1 Гц…0,5xF для внутр. модуляции; 0,1 Гц …100 кГц для внешн. модуляции |
| АМ | |
| Вид несущей | Синус или меандр |
| Коэффициент АМ | 1…120 % (АМ); разрешение 0,1 % |
| Диап. модулирующих частот | 100 мкГк – 20 кГц |
| Виды модулир-их сигналов | 5 внутр. (синус, меандр, треугольник, нараст./спад. пила) или внешн. (3 Впик) |
| ЧМН, ФМН | |
| Диапазон | Основной диапазон частот; 0,1 - 360.0° |
| Режимы | Внутренняя или внешняя (внешняя: уровень ТТЛ, низкий уровень частота(фаза) 1, высокий уровень частота (фаза) 2) |
| ИМ | |
| Виды сигналов | Синус или меандр |
| Диапазон частот | Такой же как у основных сигналов |
| Радиоимпульс | 1 - 10000 импульсов в пакете |
| Диапазон 40-120 мГц | |
| Выходной уровень | 13 дБмВт |
| Неравномерность АЧХ | ±1 дБ |
| Ослабление вых. сигнала | -76…0 дБ с разрешением 0,1 дБ |
| Частотомер/Счетчик импульсов | |
| Диапазон частот | 1 Гц – 100 МГц (синус) |
| Погрешность | ±(5x10-6xf +1 ед.сч.) |
| Время счета | 10 мс ~ 10 с (плавная установка) |
| Индикатор | 9,5 разрядов |
| Счетчик | |
| Количество импульсов | £ 4,29x109 (управление: ручное или внешним стробимпульсом) |
| Макс частота следов. | До 50 МГц |
| Общие характеристики | |
| Напряжение питания | 220 В (± 15 %), 50 / 60 Гц |
| Габаритные размеры; масса | 255 x 370 x 100 мм; 2,5 кг |
| Интерфейс | RS-232, опция GPIB |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генераторы сигналов специальной формы АКИП - ГСС-20 | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | Соединительный кабель BNC-BNC | 1 |
| 4. | Соединительный кабель BNC-"крокодилы" | 1 |
| 5. | Кабель RS-232 | 1 |
| 6. | CD с программным обеспечением | 1 |
| 7. | Предохранитель | 1 |
| 8. | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
