Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: RIGOL
- Код товара: 13503
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
1 935 397₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: DSG3136B

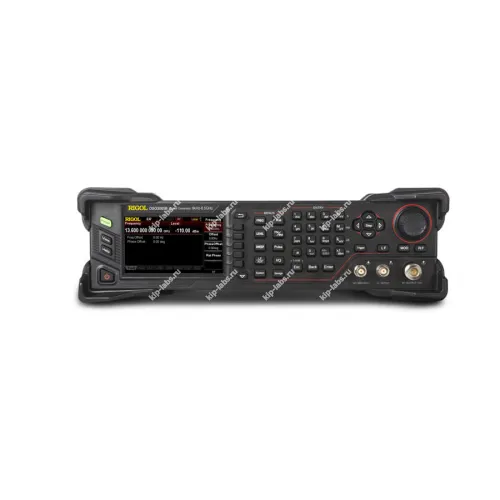

Описание модели: Генератор сигнала DSG3136B
Прибор DSG3136B предназначен для генерации как непрерывных, так и модулируемых электрических сигналов в лабораторных и промышленных задачах, при этом изготовителем является RIGOL.
Он способен формировать непрерывные и модулируемые волны, генерировать импульсные последовательности и выполнять частотные сканирования, что позволяет применять такие генераторы сигналов для верификации компонентов и отладки схем.
Органы управления представлены привычным пользовательским интерфейсом и набором внешних разъёмов, что облегчает интеграцию прибора в автоматизированные испытательные стенды. При необходимости возможна калибровка и внешняя синхронизация опорным сигналом.
Дополнительно, наличие стандартных интерфейсов типично для приборов этого класса и упрощает подключение к существующим тестовым системам.
Преимущества
- Формирование разнообразных типов сигналов, включая одиночные частоты, модуляцию и последовательности импульсов.
- Доступны программируемые профили сигналов, что позволяет воспроизводить требуемые сценарии измерений.
- Удобный пользовательский интерфейс и стандартные коммуникационные разъёмы для подключения к тестовой инфраструктуре, при этом интеграция выполняется без сложной доработки.
- Возможность выполнения частотных сканирований и тонкой настройки параметров в диапазонах, необходимых для лабораторных испытаний.
Область применения
- Применяется при разработке и испытаниях модулей для радиочастотных и телекоммуникационных систем.
- Поверка и наладка измерительных приборов и электронных схем.
- Лабораторные занятия и обучающие курсы по электронике и системам связи.
- Включение в автоматизированные тестовые стенды для серийного контроля изделий.
Сведения о генераторе сигнала DSG3136B:
Генератор DSG3136B представляет собой универсальное устройство с низким уровнем собственных шумов и расширенным набором функций. Модель обеспечивает инженерам широкий выбор форм сигналов.
Кроме того, устройство поддерживает псевдослучайные последовательности, сигнал RS-232, программируемые последовательности и разнообразные виды модуляции в диапазоне 9 kHz to 6.5 GHz.
В приборе применена технология поточечного формирования произвольных форм SiFi 2, что обеспечивает восстановление сигналов с минимальными искажениями и повышенной точностью по сравнению с традиционными генераторами. Также использование SiFi 2 снижает влияние дискретизации и уменьшает джиттер.
Технические характеристики DSG3136B:
| Характеристики | Значения | |
|---|---|---|
| Диапазон частот |
9 кГц ~ 13,6 ГГц |
|
| Разрешение |
0,01 Гц |
|
| Скорость переключения |
<10 мс (типичное) |
|
Частотные диапазоны |
||
| Частотные диапазоны |
Значение частоты |
N |
| 1 2 3 4 5 6 7 |
f ≤ 227.5 МГц 227.5 МГц < f ≤455 МГц 455 МГц < f ≤ 910 МГц 910 МГц < f ≤ 1820 МГц 1820 МГц< f ≤ 3600 МГц 3600 МГц< f ≤ 6500 МГц 6500 МГц< f ≤ 13600 МГц |
0,25 0,125 0,25 0,5 1 2 4 |
Внутренний источник опорной частоты |
||
| Частота опорного генератора |
10 МГц |
|
| Погрешность после калибровки | <0,1 ppm <10 ppb (с опцией OCXO-B08) |
|
| Температурная стабильность (0°С ~ 50°С) |
<1,0 ppm <5 ppb (с опцией OCXO-B08) |
|
| Старение |
<1 ppm / год <30 ppb / год (с опцией OCXO-B08) |
|
| Выход внутреннего опорного генератора |
Частота | 10 МГц |
| Уровень | +5 дБ...10 дБ (типичное) |
|
| Выходной импеданс |
50 Ом (номинальное) |
|
| Вход для внешнего опорного генератора | Частота | 10 МГц |
| Уровень | 0 дБ ...+10 дБ (типичное) |
|
| Входной импеданс |
50 Ом (номинальное) |
|
| Максимальная девиация |
±5 ppm |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | RIGOL |
| Страна производитель | Китай |
