Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 13654
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
123 300₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКиП Г6-33

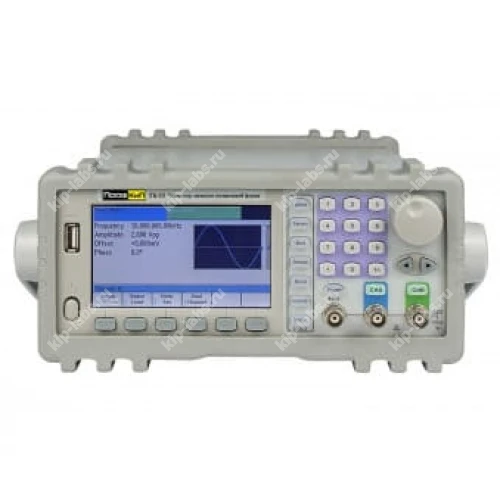

Назначение и принцип: Генератор сигналов ПрофКиП Г6-33
Для поверки, наладки и диагностики измерительных систем используют генератор сигналов ПрофКиП Г6-33; он формирует эталонные электрические сигналы, что позволяет проверять и приводить в соответствие чувствительность приборов, а производитель - ПрофКИП.
Аппарат создает типовые формы сигналов с возможностью их точной подстройки. На практике это упрощает проведение измерительных процедур и регламентированных испытаний; при этом реализованы интерфейсы для интеграции с внешними системами - в том числе USB и RS-232, и устройство может использоваться в решениях категории генераторы сигналов.
Функциональные опции
Функциональный набор рассчитан на поэтапную работу с сигналами: генерация разных форм, регулирование амплитуды и частоты, синхронизация и коммутация внешними триггерами, тем самым прибор можно адаптировать под конкретные процедуры поверки и испытаний.
- Генерация синусоидальных, прямоугольных и импульсных сигналов
- Ручная и программная регулировка амплитуды и частоты
- Внешняя синхронизация и триггерные входы
- Интерфейсы USB и RS-232 для управления и обмена данными
- Возможность автоматизации последовательности тестов
Сферы использования
При эксплуатации прибор используют в метрологических подразделениях, лабораториях и на производственных участках для поверки и настройки средств измерений. В работе он также задействуется при разработке и отладке электронных узлов, и доступность интерфейсов упрощает его интеграцию в автоматизированные стенды.
Комплект поставки генератора сигналов ПрофКип Г6-33:
- Генератор
- Кабель
Технические характеристики генератора сигналов ПрофКиП Г6-33:
| Наименование характеристики | Значение |
|---|---|
| Форма выходного сигнала | Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы (50 предустановок и задаваемая пользователем), постоянное напряжение. |
| Относительная погрешность установки частоты (периода) | ≤ ±5·10-5 |
| Характеристики синусоидального сигнала | |
| Диапазон частот | |
| ПрофКиП Г6-33 | 1 мкГц…40 МГц |
| Суммарный коэффициент гармоник в диапазоне частот 20 Гц…100 кГц при уровне выходного сигнала 0 дБм не более: | 0,20% |
| Уровень высших гармоник по отношению к первой в диапазоне частот 0,1…1 МГц при уровне выходного сигнала 0 дБм: | < -50 дБ |
| Уровень высших гармоник по отношению к первой в диапазоне частот свыше 1 МГц и до максимальной частоты при уровне выходного сигнала 0 дБм: | < -40 дБ |
| Характеристики сигнала прямоугольной формы | |
| Диапазон частот | |
| ПрофКиП Г6-33 | 1 мкГц…10 МГц |
| Длительность фронта и среза не более: | 20 нс |
| Выброс на вершине импульса на нагрузке 50 Ом не более: | 2% |
| Диапазон регулировки длительности импульса % от периода | 0,1…99,9 с дискретностью 0,1% |
| Характеристики сигнала треугольной формы | |
| Диапазон частот | |
| ПрофКиП Г6-33 | 1 мкГц…1 МГц |
| Диапазон регулировки симметрии % | 0,0…100,0 с дискретностью 0,1% |
| Характеристики импульсного сигнала | |
| Диапазон частот | |
| ПрофКиП Г6-33 | 1 мкГц…10 МГц |
| Длительность фронта и среза не более: | 20 нс |
| Выброс на вершине импульса на нагрузке 50 Ом не более: | 5% |
| Длительность импульса | 28 нс…(Т-28 нс) |
| где Т – период следования импульсов) | |
| Характеристики сигнала произвольной формы | |
| Частота дискретизации семпл/с | 1мксемпл/с…50 Мсемпл/с |
| Количество семплов в периоде | 8…16384 (по каналу А) |
| 8…2048 (по каналу В) | |
| Разрядность АЦП по амплитуде | 14 бит |
| Характеристики шумового сигнала | |
| Сигнал типа «Белый шум» в полосе 30 МГц по уровню -3 дБ | |
| Вероятность повторения цикла более 50 лет. | |
| Характеристики в режиме постоянного напряжения | |
| Выходное напряжение по каналу А | 0…±10 В на нагрузке 1 МОм |
| 0…±5 В на нагрузке 50 Ом | |
| Выходное напряжение по каналу В | 0…±3 В на нагрузке 1 МОм |
| 0…±1,5 В на нагрузке 50 Ом | |
| Разрешение | 4 значащих разряда (В, мВ) |
| Амплитудные параметры выходного сигнала | |
| Номинальное сопротивление нагрузки | 1 МОм (High Z); 50 Ом; |
| Единицы установки | В (мВ)пик пик; В (мВ) скз; дБм; |
| Диапазон установки амплитуды по каналу А | |
| (пик-пик) | |
| В диапазоне частот до 15 МГц | 2 мВ…20 В/1 мВ…10 В (1 МОм/50 Ом) |
| В диапазоне частот более 15 МГц | 2 мВ…10 В/1 мВ…5 В (1 МОм/50 ОМ) |
| Диапазон установки амплитуды по каналу В | 2 мВ…6В/1 мВ…3 В (1 МОм/50 Ом) |
| (пик-пик) | |
| Предел допускаемой абсолютной погрешности установки амплитуды синусоидального сигнала на частоте 1 кГц | ±(0,01U+2 мВ), где U – установленное значение амплитуды |
| Допускаемая относительная неравномерность уровня синусоидального сигнала относительно уровня на частоте 1 кГц не более: | |
| – на частотах ниже 100 кГц | |
| – на частотах 0,1…10 МГц | |
| – на частотах выше 10 МГц | ±0,2 дБ |
| ±0,5 дБ | |
| ±1,0 дБ | |
| Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу А | |
| – на нагрузке 1 МОм | |
| – на нагрузке 50 Ом | ±(10 В – Uпик/2) |
| ±(5 В – Uпик/2) | |
| где Uпик – установленная амплитуда выходного сигнала (пик-пик) | |
| Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу В | |
| – на нагрузке 1 МОм | |
| – на нагрузке 50 Ом | ±(3 В – Uпик/2) |
| ±(1,5 В – Uпик/2) | |
| где Uпик – установленная амплитуда выходного сигнала (пик-пик) | |
| Предел допускаемой абсолютной погрешности установки смещения выходного сигнала | |
| – по каналу А | |
| ±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ | |
| ±(0,01Uсм + 6 мВ) для Uсм ˃ 180 мВ | |
| – по каналу В | |
| ±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ | |
| где Uсм – установленное значение смещения | |
| Параметры модуляции (только для канала А) | |
| Параметры амплитудной модуляции (АМ) | |
| Источник сигнала модуляции | Внутренний/Внешний |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы; |
| Форма сигнала модуляции | Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы; |
| Частота модуляции | 1 мкГц…100 кГц |
| Глубины модуляции % | 0,0…120,0 с дискретностью 0,1% |
| Абсолютная погрешность установки глубины модуляции | ±1% АМ |
| Параметры частотной модуляции (FМ) | |
| Источник сигнала модуляции | Внутренний/Внешний |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс; |
| Форма сигнала модуляции | Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы; |
| Частота модуляции | 1 мкГц…100 кГц |
| Девиация | 0…Fнес/2, где Fнес – частота несущей |
| Относительная погрешность установки девиации | 0,01Fд, где Fд – установленное значение девиации |
| Параметры фазовой модуляции (PМ) | |
| Источник сигнала модуляции | Внутренний/Внешний |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс; |
| Форма сигнала модуляции | Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы; |
| Частота модуляции | 1 мкГц…100 кГц |
| Глубина фазовой модуляции | 0,0…360,0º с дискретностью 0,1º |
| Параметры цифровой частотной манипуляции (FSK) | |
| Источник сигнала модуляции | Внутренний/Внешний |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс; |
| Скачок (изменение) частоты в импульсе | 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора |
| Частота импульсов манипуляции | 1 мкГц…1 МГц |
| Параметры цифровой двоичной фазовой манипуляции (BPSK) | |
| Источник сигнала модуляции | Внутренний/Внешний |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы; |
| Скачок (изменение) фазы в импульсе | 0,0…360,0º с дискретностью 0,1º |
| Частота импульсов манипуляции | 1 мкГц…1 МГц |
| Параметры цифровой амплитудной манипуляции (ASK) | |
| Источник сигнала модуляции | Внутренний/Внешний |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы; |
| Скачок (изменение) амплитуды в импульсе | |
| – на нагрузке 1 МОм | 2 мВ…20 В (пик-пик) |
| – на нагрузке 50 Ом | 1 мВ…10 В (пик-пик) |
| Частота импульсов манипуляции | 1 мкГц…1 МГц |
| Параметры в режиме качания частоты (свипирования) | |
| Режим запуска | Внутренний, внешний, ручной; |
| Режим свипирования | Линейный, логарифмический; |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс; |
| Начальная частота свипирования | 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора |
| Конечная частота свипирования | 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора |
| Время свипирования | 0,001…1000 с |
| Время удержания конечной частоты | 0,000…1000 с |
| Время возврата к начальной частоте | 0,000…1000 с |
| Параметры в режиме пакетной модуляции (Bust) | |
| Режим запуска | Внутренний, внешний, ручной; |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы; |
| Количество периодов несущей в пакете | 1…106 с дискретностью 1 |
| Период следования пакетов | 1 мкс…1000с с дискретностью 1 мкс |
| Начальная фаза несущей в пакете | 0,0…360,0º с дискретностью 0,1º |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
