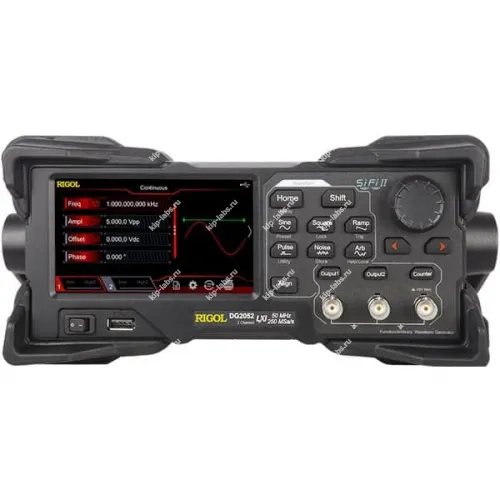

Генератор сигналов RIGOL DG2052 универсальный

Описание модели: Генератор сигналов RIGOL DG2052 универсальный

RIGOL DG2052 - двухканальный универсальный генератор, предназначенный для создания аналоговых и цифровых сигналов; при этом прибор рассчитан на работу с произвольными формами и различными видами модуляции.

Интерфейс управления выполнен в виде 4.3'' TFT цветного сенсорного экрана. Кроме того доступны порты USB Host/Device и LAN, а при необходимости поддерживается адаптер USB-GPIB; также устройство легко интегрируется в стенды генераторы сигналов.

Вертикальное разрешение 16 бит обеспечивает детальную дискретизацию сигнала, что позволяет гибко настраивать параметры через прикладное программное обеспечение. При необходимости можно отметить, что дискретность и стандартные интерфейсы упрощают подключение к измерительным системам.

Преимущества

• Двухканальная конструкция с одинаковыми рабочими характеристиками на каждом канале, что облегчает задачу при необходимости двух независимых источников.
• Возможность формирования произвольных форм с большим объёмом памяти для записи, что расширяет набор применяемых сложных тестовых сигналов.
• Широкий набор аналоговых и цифровых режимов модуляции, позволяющий решать различные измерительные и модельные задачи.
• Встроенный частотомер и генератор гармоник повышают практическую функциональность при лабораторных проверках.
• Удобство эксплуатации обеспечивается сенсорным экраном и стандартными интерфейсами для интеграции в существующие рабочие процессы.

Область применения

Устройство используют при разработке и наладке радиоэлектронной аппаратуры, а также в учебных и прикладных лабораториях. Кроме того, DG2052 применяют при тестировании блоков для медицинской и автомобильной электроники; при этом он также используется для формирования сигналов в задачах математического моделирования.

• Уникальная технология SiFi II (Signal Fidelity II): поточечная генерация сигнала произвольной формы; восстановление сигнала без искажения; регулировка и точность частоты дискретизации; неустойчивость фазы для любой формы сигнала (включая синус, импульсный и т.п.) меньше 200 пс
• 16 млн. точек длина записи на каждый канал для сигнала произвольной формы
• Двухканальный сигнал с одинаковой производительностью в стандартной комплектации, эквивалент двух независимых источников сигнала
• Высокая стабильность частоты: ±1 промилле; низкий фазовый шум: -105 дБн/Гц
• Встроенный генератор гармоник (до 8-й гармоники)
• Встроенный 7-разрядный полнофункциональный частотомер до 240 МГц
• До 160 встроенных форм сигнала произвольной формы, включая общие сигналы для инженерии, медицинской электроники, автомобильной электроники, математические функции и для других различных областей науки и техники
• Частота дискретизации до 250 МГц, вертикальное разрешение 16 бит
• Функция редактирования сигнала произвольной формы; возможность редактирования сигнала произвольной формы через программное обеспечение для персонального компьютера
• Разнообразие возможностей аналоговой и цифровой модуляции: AM, FM, PM, ASK, FSK, PSK и PWM
• Функция объединения сигналов в стандартной комплектации, возможность получения на выходе комбинации нужного сигнала в сочетании с базовыми формами сигнала
• Функция отслеживания канала в стандартной комплектации, возможность дублирования всех параметров для обоих каналов согласно настройкам пользователя
• Интерфейсы USB Host/Device и LAN в стандартной комплектации, поддержка адаптера USB-GPIB
• 4.3'' TFT цветной сенсорный экран
• Поддержка выходов: RS232, PRBS и двухтональный
