Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-7SG386

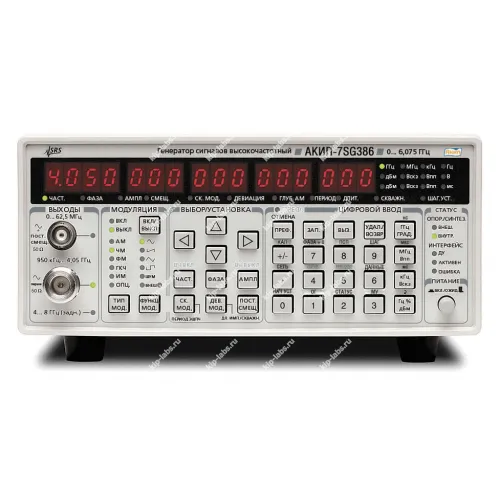

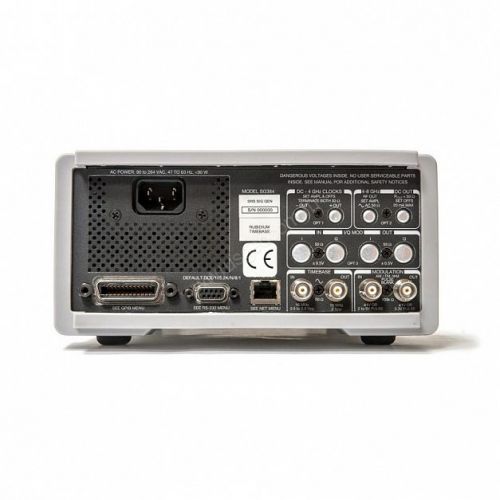

Назначение и принцип: АКИП-7SG386 - Генератор сигналов ВЧ
АКИП-7SG386 - генератор ВЧ‑сигналов для формирования опорных и тестовых сигналов; при этом оператор может задавать частоту, уровень и тип модуляции в процессе измерений и наладки оборудования.
Устройство генерирует сигналы, применяемые при проверке радиочастотных трактов и на стендовых испытаниях, а производитель АКИП выпускает серию подобных приборов; модель естественно относится к генераторы сигналов, которые используют в лабораториях и на производственных линиях. При эксплуатации возможна интеграция с внешними системами управления.
Функциональные опции
Прибор генерирует синусоидальные и модулированные сигналы с управлением уровнем и фазой, что позволяет подключать внешнюю модуляцию и синхронизировать устройство с опорным источником.
При калибровке можно отрегулировать параметры входов и выходов; дополнительно доступен выбор опций для расширения функционала.
Сферы использования
На практике АКИП-7SG386 применяют при разработке и отладке приёмных и передающих модулей, а также в метрологических работах и при контроле элементов радиочастотных трактов. В работе прибор используется как часть испытательных стендов и лабораторных установок.
Дополнительная комплектация:
- Опция 03 (7SG38x), аналоговый вход внешней I/Q модуляции;
- Опция 04, рубидиевый опорный генератор;
Описание генератора ВЧ-сигналов АКИП-7SG386:
Генератор АКИП-7SG386 построен по схеме импульсно-фазовой автоподстройки частоты с рациональной аппроксимацией на основе метода цифрового частотного синтеза. Это обеспечивает ультравысокое разрешение по частоте при низком уровне фазовых шумов и помех; конструкция выполнена в настольном моноблоке.
Серия АКИП-7SG включает 6 моделей с различными диапазонами частот и параметрами модуляции: АКИП-7SG382, АКИП-7SG384, АКИП-7SG386, АКИП-7SG392, АКИП-7SG394, АКИП-7SG396. Конструкция всей линейки - моноблок в настольном исполнении. При эксплуатации уместна дискретность настройки частоты и использование стандартных интерфейсов управления.
Ключевые характеристики:
- Частотный диапазон от DC до 6 ГГц;
- Возможность расширения диапазона до 8 ГГц;
- Дискретность установки частоты 1 мкГц (во всем диапазоне частот);
- Стабильность внутреннего опорного генератора 5 × 10-8/год;
- Опция: рубидиевый опорный генератор: 1 × 10-9/год;
- Опция: аналоговый I/Q вход;
- Опция: выход стробирующих сигналов прямоугольной формы;
- Низкий уровень фазовых шумов;
- Модуляции: АМ, ФМ, ЧМ, ИМ,
Технические характеристики:
| Параметр | Значение | |||
|---|---|---|---|---|
| Выходная частота | ||||
| Диапазон | BNC - выход: DC ... 62,5 МГц | |||
| N - выход: 950 кГц ... 6,075 ГГц Опция 02: 6 , 075 ... 8 , 1 ГГц | ||||
| Дискретность установки | 1 мк Гц | |||
| Скорость перестройки | <8 мс | |||
| Стабильность | 1 × 10–11 (1 с девиация Аллана) | |||
| Погрешность установки | < (10–18 + погрешность опорного генератора ) × fC | |||
| BNC-выход | ||||
| Выходной уровень | 0,001 Вскз ... 1 Вскз; разрешение < 1 % | |||
| Смещение | ±1, 5 В; разрешение 5 мВ | |||
| Погрешность установки уровня | ± 5 % | |||
| Гармоники | < – 40 дБн | |||
| Выходное сопротивление | 50 Ом | |||
| N-выход | ||||
| Выходной уровень | 0,7 мкВскз ... 1 Вскз (< 4 ГГц ) | |||
| Выходная мощность | - 110 дБм ... +13 дБм (< 4 ГГц); разрешение 0, 01 дБм | |||
| Погрешность установки | ± 1 дБм | |||
| Выходное сопротивление | 50 Ом | |||
| КСВН | ≤ 1,6 | |||
| Спектральные характеристики на 1 ГГц | ||||
| Фазовый шум | - 80 дБн/Гц при отстройке 10 Гц - 102 дБн/Гц при отстройке 1 кГц - 116 дБн/Гц при отстройке 20 кГц - 130 дБн/Гц при отстройке 1 МГц | |||
| Гармоники несущей | < - 55 дБн (<+7 дБм , N-тип ) | |||
| Негармонические составляющие | < - 65 дБн при отстройке < 10 кГц < - 75 дБн при отстройке > 10 кГц | |||
| Паразитная ЧМ | 1 Гц (300 Гц ... 3 кГц ) | |||
| Паразитная АМ | 0,006% (300 Гц ... 3 кГц) | |||
| Установка фазы | ||||
| Диапазон установки | ± 360° | |||
| Дискретность установки | 0,01º (DC ... 100 МГц) 0,1º (100 МГц ... 1 ГГц) 1,0º (1 ГГц ... 8,1 ГГц) | |||
| Внутренний опорный генератор 10 МГц | ||||
| Тип опорного генератора | Стандартный OCXO; Рубидиевый (опция 04) | |||
| Старение | 5 х 10-8 /год; 1 х 10-9 /год | |||
| Стабильность (0...45 °C) | 2 х 10-9; 1 х 10-10 | |||
| Выход 10 МГц (задняя панель) | Синус, 1,75 Впик - пик, 50 Ом | |||
| Внутренний опорный генератор | ||||
| Вход 10 МГц | Входной уровень: 0,5 ... 4 Впик-пик Входной импеданс: 50 Ом | |||
| Внутренний источник модуляции | ||||
| Формы сигналов | Синус, пила, треугольник, меандр, импульс, шум | |||
| КНИ | – 80 дБн | |||
| Частотный диапазон | 1 мкГц ... 500 кГц ( fC < 62,5 МГц ); 1 мкГц ... 50 кГц ( fC > 62,5 МГц ); разрешение 1 мкГц | |||
| Выход | 50 Ом; уровень: ± 1 В ... полная девиация | |||
| Амплитудная можуляция | ||||
| Коэффициент АМ | 0 ... 100 % | |||
| Ширина полосы модуляции | > 100 кГц | |||
| Модуляционное искажение | BNC : < 0,1 % ( fC < 62,5 МГц, fM = 1 кГц ) N-тип: <3 % ( fC < 62,5 МГц, fM = 1 кГц ) | |||
| Источник | Внутренний или внешний | |||
| Частотная модуляция | ||||
| Девиация частоты | 10 Гц ... 1 МГц | |||
| Ширина полосы модуляции | > 100 кГц | |||
| Модуляционное искажение | < - 70 дБ ( fC = 1 ГГц, fM = fD = 20 кГц) | |||
| Источник | Внутренний или внешний | |||
| Фазовая модуляция | ||||
| Девиация | 0 ... 360 ° | |||
| Ширина полосы модуляции | > 100 кГц | |||
| Модуляционное искажение | < - 70 дБ ( fC = 1 ГГц, fM = fD = 20 кГц) | |||
| Источник | Внутренний или внешний | |||
| Модуляция короткими импульсами | ||||
| Коэффициент закрытия в паузе | 0 дБ (1 ГГц ... 4 ГГц ) 60 дБ (100 МГц ... 1 ГГц ) 75 дБ (DC ... 100 МГц) | |||
| Время нарастания | 20 нс | |||
| Источник | Внутренний или внешний | |||
| Внешняя I/Q модуляция | ||||
| Несущая частота | 400 МГц ... 2,025 ГГц | |||
| I/Q – вход | N-тип на задней панели, 50 Ом | |||
| Ширина полосы модуляции | 200 МГц | |||
| Выход стробосигналов (ОПЦИЯ 01) | ||||
| Выход | SMA на задней панели, 50 Ом | |||
| Частотный диапазон | Как и основной выход | |||
| Время установления | <35 пс (20 % ... 80 %) | |||
| Джиттер | fC > 62,5 МГц <300 fs (1 кГц ... 5 МГц полосы пропускания ) fC < 62,5 МГц <10 – 4 U.I. (1 кГц ... 5 МГц полосы пропускания ) | |||
| Выходной уровень | 0,4 Впик - пик ... 1 Впик-пик, смещение: ± 2 В Разрешение: 5 мВ; погрешность: ± 5% | |||
| Совместимость | ECL, PECL, RSECL, CML, LVDS, NIM | |||
| ГКЧ | ||||
| Диапазон частот | DC ... 62,5 МГц ( BNC выход) 950 кГц ... 93,75 МГц; 89,0625 МГц ... 192,188 МГц; 178,125 МГц ... 384,375 МГц; 356,25 МГц ... 768,75 МГц; 712,5 МГц ... 1537,5 МГц; 1425 МГц ... 3075 МГц; 2850 МГц ... 6150 МГц; 5700 МГц ... 8200 МГц (в зависимо сти от модели и опции) | |||
| Разрешение | > 1 Гц или 0,1 % от девиации | |||
| Источник | Внутренний или внешний | |||
| Общие технические характеристики | ||||
| Интерфейсы | LAN, GPIB, RS-232 | |||
| Габаритные размеры | 216 х 89 х 330 мм | |||
| Напряжение питания | 90...264 В, 47...63 Гц (90 Вт) | |||
| Масса | 4,5 кг | |||
| Опции: | Опция 01: выход стробирующих сигналов прямоугольной формы; Опция 02: расширение полосы частот; Опция 03: аналоговый I / Q вход; Опция 04: рубидиевый опорный генератор; RM2U-S – одиночный комплек т для монтажа в стойку; RM2U-D – двойной комплект для монтажа в стойку | |||
Комплект поставки:
| Наименование | Количество |
|---|---|
| Генератор сигналов ВЧ АКИП-7SG386 | 1 |
| Сетевой шнур | 1 |
| Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 61674-15 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
