- Производитель: Рип-Импульс
- Код товара: 13712
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Г4-225

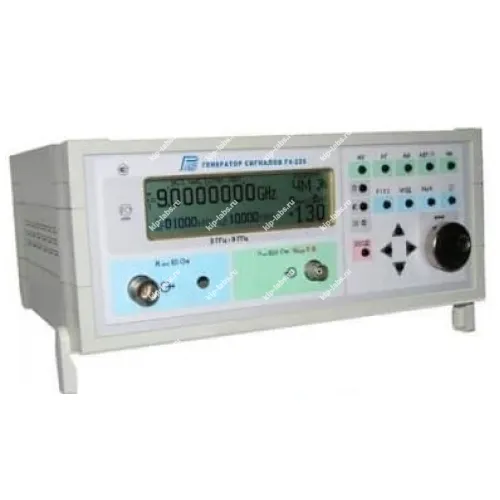

Кратко о модели: Г4-225 - генератор сигналов
Прибор Г4-225 - цифровой настольный генератор, рассчитанный на работу в СВЧ-диапазоне. За счёт компактного форм-фактора его используют как источник сигнала при наладке и ремонте аппаратуры; кроме того, модель выпускается компанией Рип-Импульс.
Устройство предназначено для применения при регулировке, ремонте и поверке различной радиоэлектронной техники, что позволяет также задействовать его в роли встраиваемого гетеродина в сложных автоматизированных радиоизмерительных системах; дополнительно аппарат можно рассматривать в контексте генераторы сигналов.
Интерфейс RS-232 предусмотрен для управления. Это упрощает интеграцию и автоматизацию.
Ключевые особенности
- Цифровое настольное исполнение для работы в СВЧ-диапазоне.
- Возможность использования в качестве источника сигнала при наладочных и поверочных работах.
- Поддержка режимов НК, ЧМ и АИМ, что расширяет варианты модуляции.
- Точность установки частоты на уровне не более 3*10-7.
- Наличие интерфейса RS-232 для удалённого управления и связи с автоматизированными системами.
Где применяется
Прибор применяют для регулировки, ремонта и поверки широкого круга радиоэлектронной аппаратуры. Благодаря этому он также востребован в качестве встраиваемого гетеродина в автоматизированных радиоизмерительных комплексах.
Генератор сигналов Г4-225 имеет следующие режимы работы:
- НК - режим немодулированных колебаний;
- ЧМ - режим частотной модуляции от внешнего сигнала;
- АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала.
Основная погрешнесоть установки частоты не более 3*10-7.
Предусмотрено управление генератором через встроенный интерфейс RS-232.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Диапазон выходных частот | 8,0 ГГц – 18,0 ГГц |
| Выход коаксильный, волновое сопротивление | 50 Ом, сечения 7/3 мм, размеры элементов присоединения выполнены в соответсвии с ГОСТ 51914-2002 |
| Максимальная выходная мощность | не менее 80 мВт на нагрузке 50 Ом с возможностью установки выходной мощности от - 50 дБм до +13дБм, с погрешностью не более 1,0 дБ в интервале от +15 дБм до -20 дБм и 2,0 дБ до -50 дБм |
| Основная погрешность установки частоты не более | 3*10-7 |
Потребляемая мощность | не более 30 ВА от сети переменного тока напряжением 220 В, с частотой 50 Гц; 115 В с частотой 400 ГЦ |
| Общие характеристики | |
| Климатическое исполнение | соответствует гр.1.1 УХЛ ГОСТ В 20.39.304 |
| Температура окружающего воздуха, С | от +5 до + 40 С |
| Относительная влажность | не более 80% при температуре 25 С |
| Масса прибора | не более 8 кг |
| Наработка на отказ | не менее 20000 часов |
| Трудоемкость изготовления | не более 100 н/ч |
| Особенности прибора | работа с последовательным интерфейсом (интерфейс СТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D) и RS485 |
| Габаритные размеры прибора | 317 x 132 x 257 мм (с открытыми ножками 317 x 156 x 257 мм) |
| Прибор соответствует требованиям | ГОСТ 22261-94 |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов Г4-225 | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Рип-Импульс |
| Страна производитель | Россия |
