- Производитель: АКИП
- Код товара: 13542
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
103 090₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3418/2

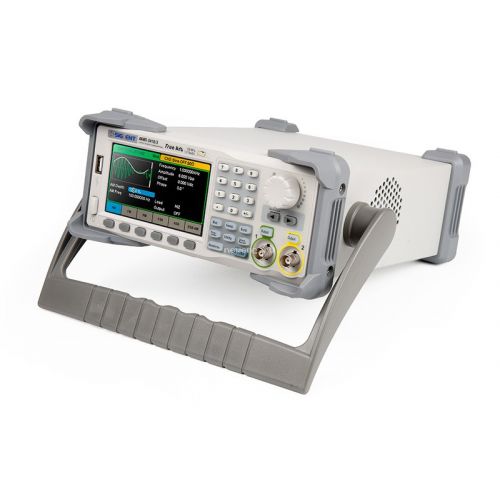

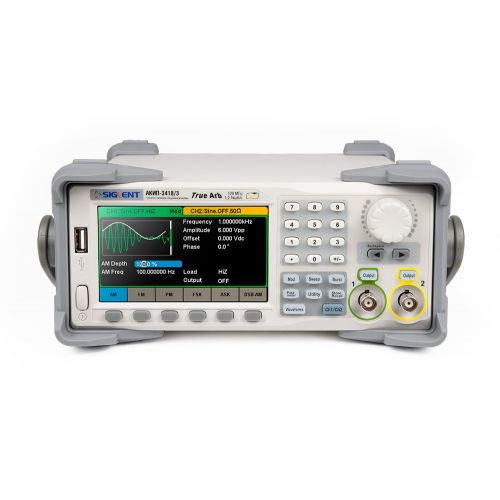

Назначение и принцип: АКИП-3418/2 - Генератор сигналов произвольной формы
Генератор произвольной формы АКИП-3418/2 предназначен для задания и воспроизведения электрических форм сигналов в измерительных и испытательных цепях, при этом прибор рассчитан на включение в стенды и комплексы производителя АКИП для согласованной проверки аппаратуры.
Аппарат позволяет формировать пользовательские огибающие и серии импульсов с управлением по программному интерфейсу; это упрощает подготовку тестовых сигналов и их последующее многократное воспроизведение, причём оборудование легко интегрировать с типовым инструментарием из раздела генераторы сигналов.
Функциональные опции
В работе реализованы как базовые, так и дополнительные режимы генерации, что позволяет адаптировать устройство под разнообразные прикладные сценарии и требования к тестированию.
- Генерация произвольных временных профилей сигнала.
- Набор стандартных форм и возможность точного задания параметров через интерфейс управления.
- Сохранение конфигураций и их загрузка для обеспечения повторяемости измерений.
- Синхронизация с внешними приборами и системами управления для согласованных испытаний.
На практике дискретность выходных уровней и наличие унифицированных интерфейсов делают прибор удобным для последовательного выполнения измерений. Это упрощает организацию серийных тестов и автоматизацию процессов.
Сферы использования
При эксплуатации АКИП-3418/2 его используют в лабораториях разработки, на производственных испытаниях и при проверке радиотехнических модулей; в работе устройство нередко применяется совместно с другим оборудованием из категории генераторы сигналов для выполнения комплексных тестовых программ, при этом возможно включение прибора в автоматические стенды.
- Разработка и отладка электронных плат.
- Калибровка и проверка измерительных каналов.
- Функциональное тестирование радиомодулей и периферийных устройств.
При калибровке рекомендуется учитывать дискретность команд управления и возможности внешней синхронизации, что позволяет корректно согласовать прибор с эталонными системами.
Дополнительная комплектация АКИП-3418/1:
(Поставляется по отдельному заказу)
Общее описание АКИП-3418/2:
АКИП-3418/2 - шестнадцатибитный генератор специальных и произвольных форм сигналов, предназначенный для получения сигналов высокой точности; при этом аппарат вобрал в себя технические решения, использованные в предыдущих версиях оборудования.
Модель оснащена новыми функциями, ранее недоступными для устройств бюджетного класса. Это расширяет набор возможностей по формированию тестовых сигналов, а также повышает гибкость настройки.
В основе прибора лежат методы прямого цифрового синтеза (DDS) и технология TrueARB, что позволяет получать стабильные и правдоподобные произвольные формы сигналов с низким уровнем нелинейных искажений.
Отличительные особенности:
- 2 канала (два независимых выхода);
- Диапазон частот (синус): 1 мкГц – 80 МГц;
- Разрешение по частоте 1 мкГц;
- Разрядность ЦАП 16 бит; память 8 МБ;
- Частота дискретизации до 1,2 ГГц (4хИнтерполяция);
- Использование прямого цифрового синтеза (DDS);
- Технология TrueArb для формирования достоверных сигналов произвольной формы;
- Внутренний опорный генератор: ±1*10-6;
- Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум;
- Режим формирования сигнала произвольной формы до 20 МГц;
- Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ;
- Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0° - 360°;
- Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
- Частотомер: 100 мГц - 200 МГц;
- Интерфейс USB (ДУ, программирование), опция GPIB и LAN;
- ПО для формирования сигналов СПФ (EasyWave);
- Цветной графический сенсорный дисплей (диаг. 11 см, 480х272).
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры (Кан 1/Кан 2) | |
| Частотный диапазон (для синуса) | 1 мкГц – 80 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ±1х10-6 |
| Выходной уровень (50 Ом) | 1 мВ - 10 Впик-пик (≤ 20 МГц) |
| 1 мВ - 5 Впик-пик ( > 20 МГц) | |
| Выходное сопротивление | 1 МОм/ 50 Ом |
| Синусоида | |
| Погрешность установки уровня на 100 кГц | ±(1 % + 1 мВпик-пик) |
| Фазовый шум | -116 дБн/Гц при отстройке 100 кГц |
| КНИ (коэфф. нелин. искажений) | < 0,1 % (до 20 кГц, 1 Впик-пик) |
| Коэффициент гармоник | ≤ - 65 дБн от 0 до 1 0 МГц < - 60 дБн свыше 10 МГц до 20 МГц < - 55 дБн свыше 20 МГц до 40 МГц < - 50 дБн свыше 40 МГц до 60 МГц < - 45 дБн свыше 60 МГц до 80 МГц < - 40 дБн свыше 80 МГц до 100 МГц < - 38 дБн свыше 100 МГц до 120 МГц |
| КНИ (коэфф. нелин. искажений) | < 0, 075 % ( 0 дБм , 1 0 Гц – 20 кГц) |
| Негармонические составляющие | - 70 дБн ≤ 50 МГц - 65 дБн > 50 МГц |
| Меандр | |
| Частотный диапазон | 1 мкГц – 25 МГц |
| Время нарастания/спада | < 9 нс |
| Выброс | < 3% |
| Перестраиваемая скважность | 0,001 – 99,999% |
| Джиттер | ≤ 150 пс |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц – 1 МГц |
| Нелинейность | < 1% |
| Перестраиваемая скважность | 0,0 – 100,0% |
| Импульс | |
| Диапазон частот | 1 мкГц – 25 МГц |
| Длительность импульса | От 16,3 нс |
| Время нарастания/спада | 8,4 нс – 22,4 с, разрешение 100 пс |
| Диапазон изменения скважности | 0,001% - 99,9999% |
| Выброс | < 3% |
| Джиттер | < 150 пс |
| Белый шум | |
| Полоса частот (белый шум) | 120 МГц (- 3 дБ) |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц – 20 МГц |
| Длина памяти | 8 – 8 М точек |
| Разрешение ЦАП | 14 бит |
| Частота дискретизации | 5 МГц ( TrueArb ), 300 МГц ( DDS) |
| Джиттер | ≤ 150 нс |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
| Виды запуска | По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу |
| Нач./конеч. фаза | 0° - +360° |
| Период повторения | 1 мкс – 10 00 с ± 1% |
| Источник строб-импульса | Внешний |
| Источник синхронизации | Внешний, внутренний, ручной |
| АЧ, ЧМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц) |
| Коэффициент АМ | 0 - 120 % (АМ) |
| ФМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц) |
| Диапазон установки девиации фазы | 0º - 360,0º |
| ЧМН, АМН | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %, частота 1 мГц – 1 МГц) |
| ШИМ | |
| Диапазон частот | 500 мкГц – 1 МГц |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, произвольная (частота до 50 кГц) |
| Источник модуляции | Внешний/внутренний |
| ГКЧ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Время качания | 1 мс - 500 с ± 1 % |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возрастание или убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Частотомер | |
| Частотный диапазон | 100 мГц - 200 МГц |
| Разрешение | 6 разрядов |
| Измерения | Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик) |
| Статистика | относительные значения (PPM) |
| Вход | 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл |
| Чувствительность | 100 мВ скз ( < 100 МГц), 200 мВ crp (100 - 200 МГц) |

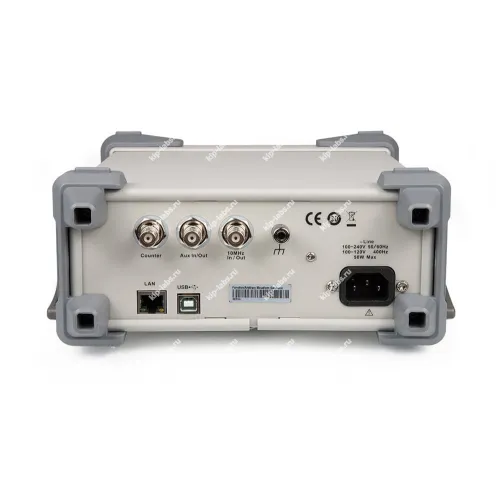

| Параметры дополнительных входов/выходов | |
| Вход/выход внешнего опорного сигнала | 10 МГц; уровень: входной уровень : 1,4 – 3,3 В пик - пик ; |
| Вход внешней синхронизации | Входной уровень: КМОП ; время отклика : ≤ 600 нс; входное сопротивление: 100 кОм |
| Выход сигнала синхронизации | Входной уровень: КМОП ; время отклика : ≤ 600 нс; входное сопротивление: 100 кОм |
| Выход SYNC | Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 10 0 Ом; максимальная частота: 1 МГц |
| Вход внешней модуляции | глубина модуляции (100 %) 11 – 13 В ; с опротивление 10 кОм |
| Общие данные | |
| ЖК-дисплей | Цветной графический, диагональ 11 см, разрешение: 480х272 |
| Напряжение питания | 220 В (± 15 %), 50 / 60 Гц |
| Габаритные размеры | 107 × 260 × 296 мм |
| Масса | 3,43 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов произвольной формы АКИП-3418/2 | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | Руководство по эксплуатации | 1 |
| 4. | USB кабель | 1 |
| № | Наименование |
|---|---|
| 1. | Адаптер GPIB-USB |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 66780-17 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
