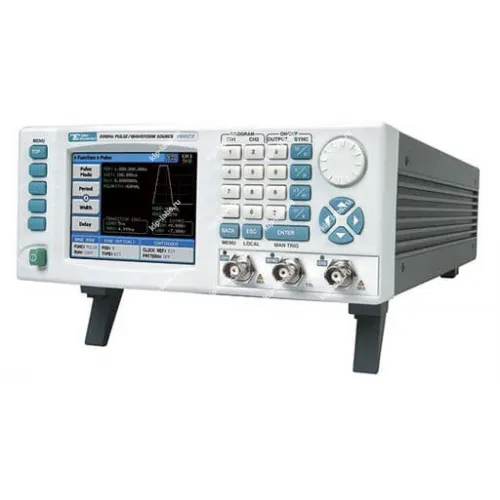

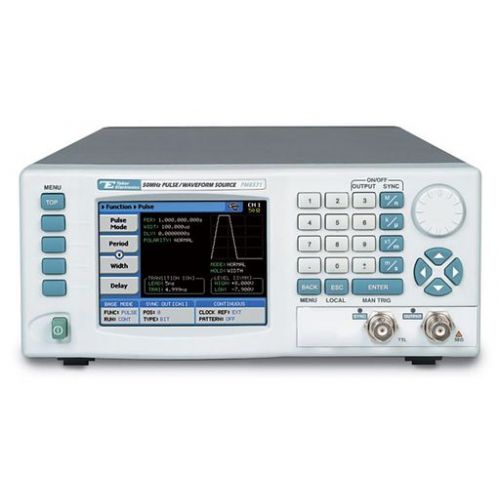

Генератор PM8571A-2

Кратко о модели: Генератор PM8571A-2

Генератор PM8571A-2 производства TABOR служит источником тестовых сигналов для лабораторных и сервисных задач; при этом он выдаёт как опорные синусоиды, так и комплексные модуляционные формы, используемые при проверке радиоэлектронных узлов.

Устройство легко встраивается в действующие измерительные комплексы и подходит для типовых стендов генераторы сигналов. За счёт поддержки интерфейсов управления, включая RS-232C, прибор просто подключить к автоматизированным тестовым системам; кроме того доступен дискретный шаг настройки и опция самокалибровки, что упрощает работу при длительных сериях испытаний.

Таким образом, дискретность установки и наличие самокалибровки делают прибор удобным при задачах, требующих повторяемости измерений.

Ключевые особенности

• Формирование простых и модулированных сигналов (включая АМ, ЧМ, ФМ).
• Широкий частотный диапазон для работы с различной аппаратурой.
• Точная настройка амплитуды и фазового положения выходного сигнала.
• Поддержка стандартных интерфейсов для интеграции в автоматизированные системы.
• Средства управления и конфигурирования, предназначенные для лабораторных и сервисных задач.

Где применяется

Генератор PM8571A-2 применяется в испытательных лабораториях и при сервисном обслуживании радиоэлектронной техники; при этом его используют для наладки модулей, проведения функциональных тестов и калибровки приёмных устройств.

Описание генератора PM8571A-2:

Генератор импульсов, 1 канал; диапазон частот: от 100 мкГц до 50 МГц; выходной уровень +-8 В (на 50 Ом); режимы одиночного и парного импульсов, задержка относительно синхроимпульса; мин. длительность имп. от 8 нс; дискретность установки (длит./задержки) 10 пс; диапазон частот сигналов произвольной формы: от 100 мкГц до 100 МГц (синус, меандр, импульс, пила, Sin X/X, треугольник, гауссовский и экспоненциальный сигналы; шум); виды модуляции: АМ, ЧМ, ЧМн, ИМ, ГКЧ, ФМн, ГКЧ;

выход ТТЛ с вводимой задержкой; синхронизация: автоматическая, ручная, внешняя, мультигенераторная; разрешение по частоте - 14 разрядов; сигналы произвольной формы: ЦАП 16 бит; дискретизация - от 1,5 Гц до 250 МГц, память 1 МБ; уровень LVDS (68 пин., 16 бит) - выдача побитной информации с ЦАП; возможность эмуляции языка программирования SCPI; поддержка USB дисков и внешних CD/DVD приводов; 212x88x415 мм; масса 3,5 кг
