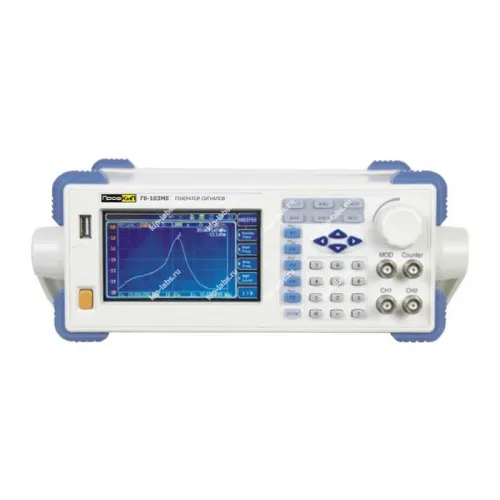

Генератор сигналов ПрофКИП Г6-103МЕ

Модель снята с производства

Назначение и принцип: Генератор сигналов ПрофКИП Г6-103МЕ

Генератор Г6-103МЕ служит для формирования сигналов заданного типа и параметров, при этом его применяют при создании опорных и тестовых последовательностей в лабораторных и производственных условиях; модель выпускает ПрофКИП.

Устройство также используют для преобразования и измерения сигналов. При эксплуатации его включают в состав испытательных комплексов категории генераторы сигналов.

Функциональные опции

Аппарат обеспечивает как стандартные, так и произвольные формы сигналов, что даёт возможность воспроизводить различные тестовые воздействия. Для подстройки под конкретные задачи предусмотрен выбор модуляций и параметров; при эксплуатации уместна настройка дискретности и применение интерфейсов для обмена данными.

Сферы использования

На практике Г6-103МЕ применяют в лабораторных испытаниях и метрологических работах, что позволяет использовать его как источник управляемых тестовых сигналов при калибровке и наладке оборудования. При калибровке целесообразно учитывать дискретность и доступные интерфейсы.

Ключевые параметры:

• Диапазон частот: 1 мкГц … 10 МГц;
• Частота дискретизации: 125 Мвыб /с (вертикальное разрешение 14 бит);
• 5 стандартных сигналов;
• 48 встроенных видов сигналов произвольной формы;
• Модуляции: AM, DSB-AM, FM, PM, FSK, ASK, PWM, последовательность импульсов и логарифм /линейная развертка;
• Счетчик частоты с равной точностью: 10 Гц … 1,5 ГГц;
• Качание частоты;
• Стандартный USB (H), дополнительный интерфейс USB (D), GPIB и LAN;
• Питание: 100 В … 240 В 50 Гц /60 Гц;
• Габариты: 250 х 120 х 310 мм;
• Вес: 2,5 кг;
