Хит
- Производитель: АКИП
- Код товара: 13583
- Доступность: В наличии
-
216220₽
- С учетом НДС 216220₽
Работаем с юридическими лицами, бюджетными организациями, ИП
- Артикул: АКИП-3416/1

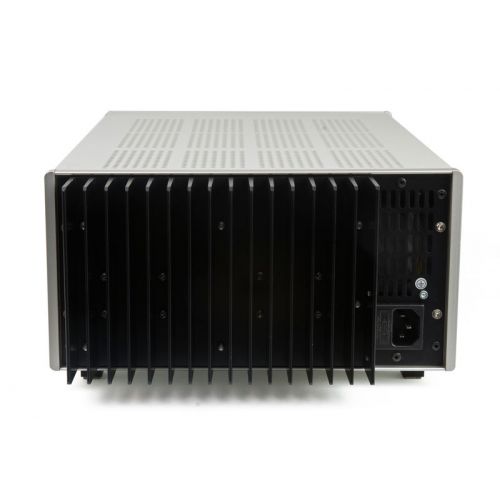

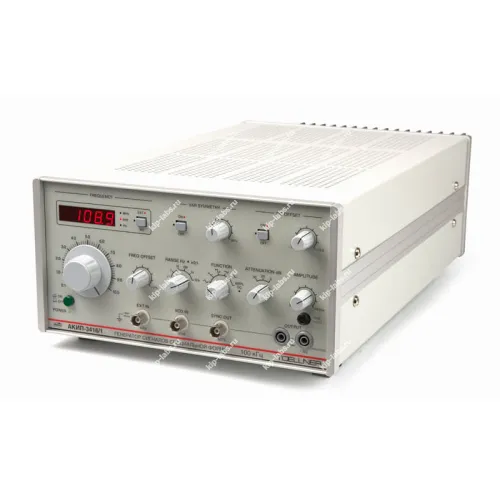

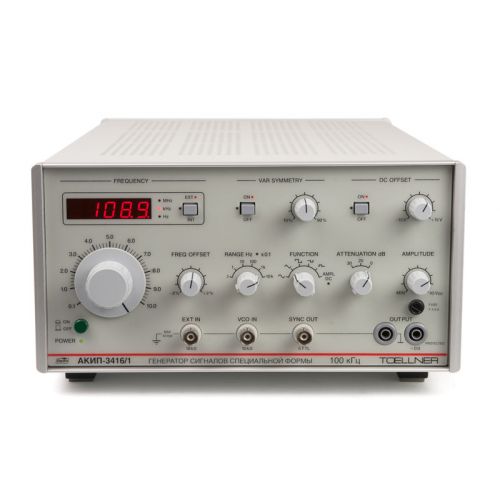

Описание генератора сигналов специальной формы АКИП-3416/1:
Функциональный генератор АКИП-3416/1 используется научно-исследовательскими работниками и сотрудниками сервисных центров для генерации сигналов предустановленных форм в частотном диапазоне от 1 мГц до 100 кГц. Так как генератор сигналов АКИП-3416/1 имеет встроенный усилитель, его главной особенностью является повышенный уровень выходного сигнала, максимальное значение которого составляет 45 Впик-пик.
АКИП-3416/1 позволяет генерировать электрические сигналы нескольких различных форм: в виде синусоиды, в виде прямоугольника, в виде треугольника и электрический импульс. Возможно подключение дополнительных генераторов векторных сигналов, воспроизводящих сигнал произвольной формы, который затем усиливается устройством АКИП-3416/1.
Отличительные особенности:
- 1 выходной канал;
- Диапазон частот: 1 мГц – 100 кГц (6 поддиапазонов);
- Выходное напряжение 45 мВ…45 Впик-пик;
- Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
- Режим усилителя (вход внешнего сигнала);
- Синхровыход ТТЛ-уровня;
- Вход внешней модулирующей частоты VCO (ГУН);
- Встроенный частотомер;
- Защита выхода от обратных напряжений;
- Компактный размер, алюминиевый корпус;
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры | |
| Частотный диапазон | 1 мГц – 100 кГц |
| Смещение частоты | ±2 % |
| Погрешность установки частоты | ±2 е.м.р. (2 % от полной шкалы в используемом масштабе) |
| Выходной уровень | 45 мВпик-пик - 45 Впик-пик 22,5 мВпик-пик – 22,5 Впик-пик в импульсе |
| Выходное сопротивление | Около 0 Ом |
| Защита выхода | Предохранитель от обратного напряжения ≤120 В |
| Ослабление | 20 / 30 дБ (фиксированное) |
| Постоянное смещение | |
| Диапазон (AC + DC) | ±15 В |
| Синусоида | |
| Суммарные гармонические искажения (при максимальном Uвых. и нагрузке 8 Ом) | <0,5 % для частот < 50 кГц <1 % для частот < 100 кГц |
| Прямоугольник | |
| Время нарастания/спада | <0,8 мкс |
| Выброс | <5 % |
| Скважность | 10% - 90% (регулировка до 10 кГц) |
| Треугольник | |
| Нелинейность | <1% для частот < 100 кГц |
| Импульс | |
| Время нарастания / спада | <0,8 нс |
| Выброс | <5 % |
| Режим усилителя | |
| Усиление | 20 дБ (регулируемое) |
| Диапазон усиления | 0…100 кГц |
| Суммарные гармонические искажения | <0,2 % до 100 кГц |
| Сопротивление входа | 10 кОм |
| Входы / выходы | |
| Выход сигнала синхронизации | Сигнал ТТЛ-уровня, 50 Ом |
| Вход внешней модуляции (ГУН) | Вход напряжения 0…5 В для частотной и фазовой модуляции (1000:1) , Rвх = 10 кОм |
| Внешний вход | Вход усилителя (Uвх. макс = 15 Вскз) и частотомера |
| Частотомер | |
| Диапазон частот | <1 Гц до 30 МГц |
| Разрешение | 4 или 5 разрядов с автовыбором диапазона |
| Погрешность | ±2 е.м.р. |
| Чувствительность | 150 мВскз при <10 МГц 250 мВскз при >10 МГц |
| Входное сопротивление | 1 МОм, 120 пФ |
| Защита входа | 15 Вскз |
| Общие данные | |
| Напряжение питания | ~115/230 В (± 10 %), 43 Гц (потребление < 30 ВА) |
| Габаритные размеры | 265 × 147 × 480 мм |
| Рабочая температура | 0…50 °С |
| Масса | 7 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов специальной формы АКИП-3416/1 | 1 |
| 2 | Сетевой шнур | 1 |
| 3 | Соединительный кабель (BNC) | 1 |
| 4 | Нагрузка 50 Ом | 1 |
| 5 | Адаптер BNC-гнездо 4 мм | 1 |
| 6 | Адаптер BNC – штекер 4 мм | 1 |
| 7 | Тройник BNC | 1 |
| 8 | Аттенюатор 40 дБ | 1 |
| 9 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
